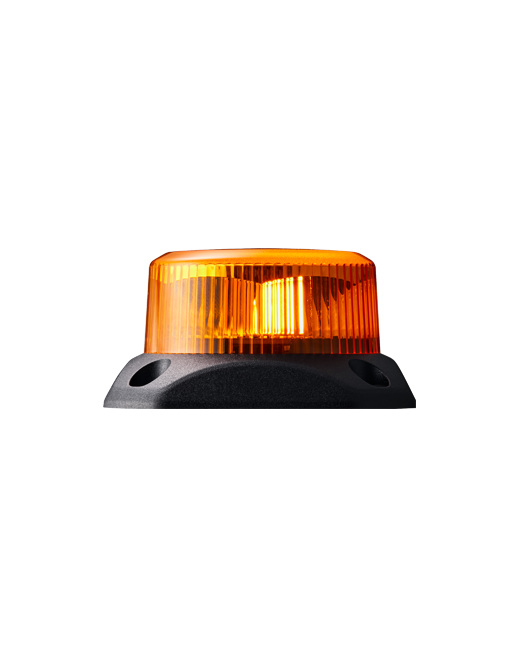

振動・衝撃・水・砂ぼこりに配慮した、DC48Vの黄色単色小型LED回転灯。
パトライトが「耐振動・耐衝撃・IP69Kに対応したタフ設計」として案内しているGF7シリーズです。LED制御による周囲360°への流動点灯、固定取付時の耐振動性能110m/s²、耐衝撃性能1,000m/s²。DC48Vのフォークリフトや建設機械など、限られた取付スペースへの固定取付に適しています。
DC48V／黄色単色／流動点灯（擬似回転・固定パターン）／発光部Φ68／本体87.5mm角×高さ45.5mm
パトライトが「耐振動・耐衝撃・IP69Kに対応したタフ設計」として案内しているGF7シリーズです。LED制御による周囲360°への流動点灯、固定取付時の耐振動性能110m/s²、耐衝撃性能1,000m/s²。DC48Vのフォークリフトや建設機械など、限られた取付スペースへの固定取付に適しています。
DC48V／黄色単色／流動点灯（擬似回転・固定パターン）／発光部Φ68／本体87.5mm角×高さ45.5mm
機種選定や仕様確認など、ご購入前のご相談を承っております
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■納期：3営業日出荷
※在庫状況により上記納期で出荷できない場合、ご注文後1営業日以内にご連絡いたします。
重要チェックポイント
| 電源 | DC48V専用です。DC12V・DC24Vでは使用できません。 |
|---|---|
| 発光 | 黄色単色・流動点灯（擬似回転）です。発光パターンは固定で、切替には対応していません。 |
| 取付 | M4ボルト4本による固定取付が基本です。マグネット取付には別売GL-001が必要で、その場合の耐振動性能は45m/s²です。 |
| 配線・付属品 | 赤・黒の2線式です。アクセサリソケット用プラグ、電源スイッチ、マグネットは付属しません。 |
上の4点が使用条件に合う方に適した製品です。
DC48Vのフォークリフトや建設機械へ、小型でタフな黄色LED回転灯を固定取付したい場合にご検討ください。
DC48Vのフォークリフトや建設機械へ、小型でタフな黄色LED回転灯を固定取付したい場合にご検討ください。

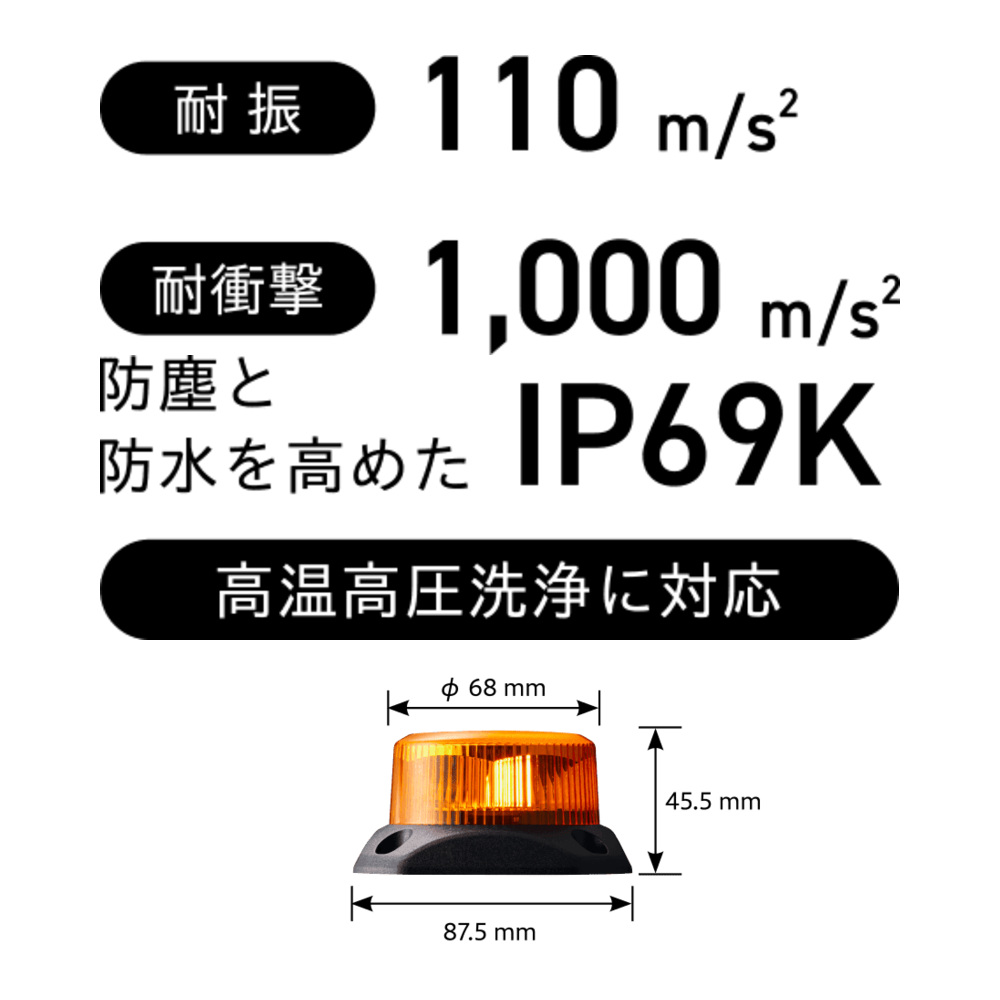

メーカー公表の主な特長
固定取付時の耐振動性能 110m/s²
JIS D 1601:1995に基づく耐振動性能です。振動のあるフォークリフトや建設機械などへの固定取付を検討できます。
JIS D 1601:1995に基づく耐振動性能です。振動のあるフォークリフトや建設機械などへの固定取付を検討できます。
耐衝撃性能 1,000m/s²
11ms、IEC 60068-2-27:2008に基づく耐衝撃性能です。
11ms、IEC 60068-2-27:2008に基づく耐衝撃性能です。
IP6X・IPX6・IPX9K対応
砂ぼこりや水に強く、高温高圧洗浄にも対応します。保護等級の条件は正方向または横方向取付時です。
砂ぼこりや水に強く、高温高圧洗浄にも対応します。保護等級の条件は正方向または横方向取付時です。
DC48V専用
DC48Vの車両・装置で使用します。DC12V・DC24Vには対応しません。
DC48Vの車両・装置で使用します。DC12V・DC24Vには対応しません。
発光部Φ68の小型・薄型設計
本体は87.5mm角、高さ45.5mm。限られた取付スペースにも設置しやすい形状です。
本体は87.5mm角、高さ45.5mm。限られた取付スペースにも設置しやすい形状です。
黄色LED・周囲360°への流動点灯
LED制御による擬似回転表示で、約125回／分の流動点灯を行います。発光パターンは固定です。
LED制御による擬似回転表示で、約125回／分の流動点灯を行います。発光パターンは固定です。
主な使用例
- DC48Vフォークリフト走行時の注意喚起
- 物流倉庫内の接近・動作表示
- 建設機械・産業車両の運転表示
- 騒音の大きい場所での光による報知
- 屋外装置の運転・異常表示
公道走行車への取付けには制限があります。
車両区分や用途によって取付け・使用条件が異なります。取付けの適否は管轄の運輸支局等へ、道路上での使用方法は所轄警察署へご確認ください。
車両区分や用途によって取付け・使用条件が異なります。取付けの適否は管轄の運輸支局等へ、道路上での使用方法は所轄警察署へご確認ください。
固定取付時の耐振動性能は110m/s²
取付面の強度を確認し、メーカー指定の方法で確実に固定してください。

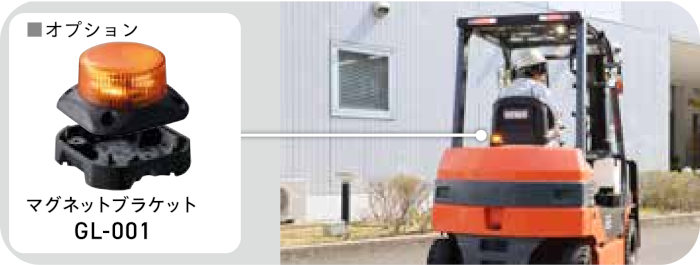

別売マグネットブラケットGL-001に対応
別売のGL-001を使用すると、穴あけを行わずに鉄製面へ取り付けられます。レンタル機器など、車体へ穴を開けにくい場合に便利です。
GL-001使用時の耐振動性能は45m/s²です。
GF7-48N-Y本体は110m/s²ですが、GL-001を取り付けた状態では45m/s²となります。取付面の状態、振動、衝撃によっては脱落する可能性があります。平らで清潔な鉄製面へ全面を密着させ、必要に応じて落下防止措置を行ってください。
GF7-48N-Y本体は110m/s²ですが、GL-001を取り付けた状態では45m/s²となります。取付面の状態、振動、衝撃によっては脱落する可能性があります。平らで清潔な鉄製面へ全面を密着させ、必要に応じて落下防止措置を行ってください。

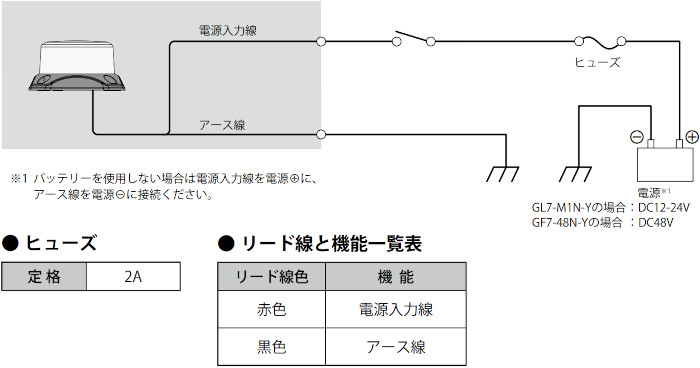

配線方法
GF7-48N-Yは2線式です。赤色線を電源プラス側、黒色線をアース側へ接続します。電源側には定格2Aのヒューズを設けてください。
アクセサリソケット用プラグ、電源スイッチ、マグネットは付属していません。 車両や装置への配線工事が必要です。

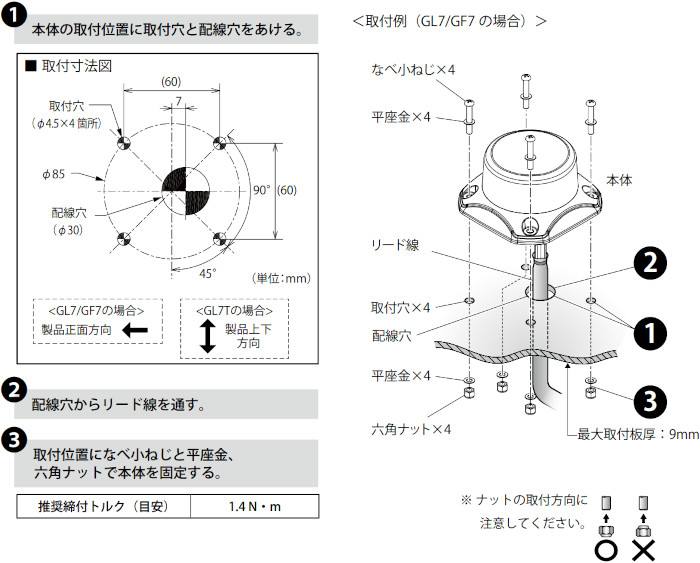

取付方法
本体はM4ボルト4本で固定します。推奨締付トルクの目安は1.4N・m、最大取付板厚は9mmです。取付面に十分な強度があることを確認し、振動で本体や取付板が揺れないようにしてください。
屋外では正方向または横方向で取り付けてください。逆方向取付は屋内のみです。設置前に取扱説明書で取付条件をご確認ください。
製品仕様
| メーカー | 株式会社パトライト |
|---|---|
| 型式 | GF7-48N-Y |
| 発光色 | 黄色単色 |
| 発光パターン | 流動点灯（擬似回転）、約125回／分（固定パターン） |
| 定格電圧 | DC48V |
| 電圧許容範囲 | DC35V～60V |
| 定格消費電力 | 最大5.8W |
| 定格消費電流 | 平均0.06A、最大0.12A |
| 使用周囲温度 | -40℃～+85℃ |
| 使用周囲湿度 | 90％RH以下、結露なきこと |
| 取付場所 | 屋内／屋外（建設機械可） |
| 取付方向 | 正方向／横方向／逆方向（逆方向は屋内のみ） |
| 保護等級 | IP6X、IPX6（IEC 60529）、IPX9K（ISO 20653） ※正方向または横方向取付時 |
| 耐振動性能 | 110m/s²（JIS D 1601:1995） ※固定取付時。GL-001使用時は45m/s² |
| 耐衝撃性能 | 1,000m/s²・11ms（IEC 60068-2-27:2008） |
| 質量 | 約140g（公差±10％） |
| 外形寸法 | 87.5mm角、高さ45.5mm、発光部Φ68mm |
| 配線 | 赤色：電源入力線／黒色：アース線、リード線約500mm |
| JANコード | 4938766028593 |

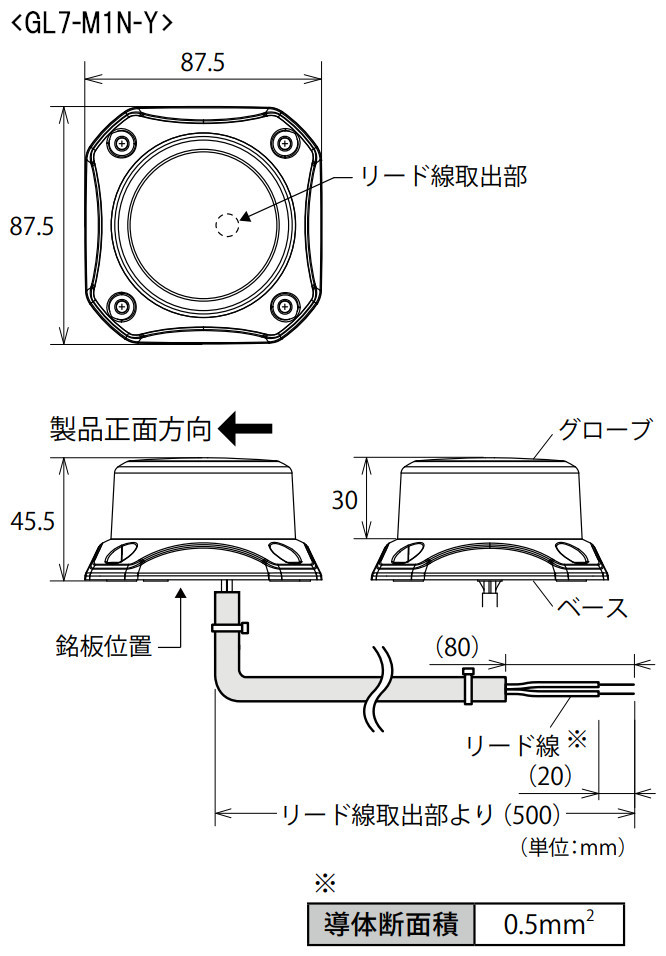

外形寸法
メーカー公式動画（GL7・GL7T・GF7共通）
動画には本商品以外のシリーズ製品も登場します。本商品はGF7-48N-Y（DC48V・黄色単色・流動点灯による擬似回転）です。
メーカー資料
仕様、外観、価格などは予告なく変更される場合があります。ご注文前に最新のメーカー仕様をご確認ください。
