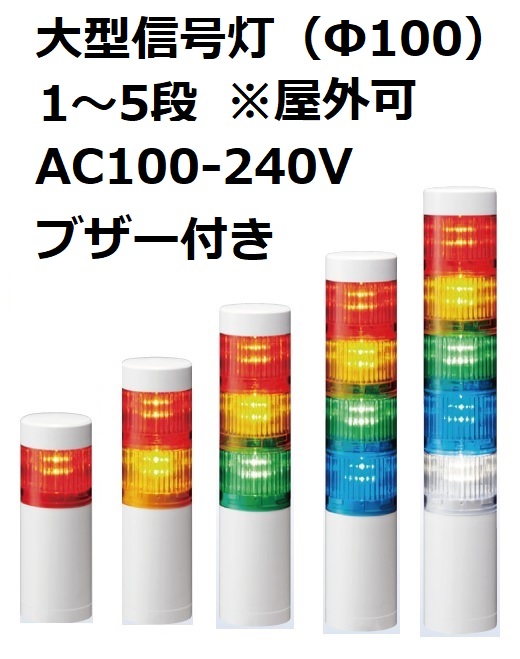

屋外の制御盤や設備の状態を色と光り方で表示し、ブザーで周囲に気づきを促す、外径φ100mmの積層信号灯です。
AC100～240V／直取付け／屋外対応／ブザーあり
1～5段・色を選べる完成品です。
KJB・KJSB・KESBの対応機種からの買い替えにもご検討いただけます。
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
段数・色・税込総額を確認
表示価格 41,030円は1段の税込価格です。下記は加算額を含む総額です。段数・色を選択してご注文ください。
本体・ブザーユニット・選択したLEDユニットを含む完成品です。取付け・配線は別途必要です。
| 段数・色／正式型番 | 税込総額 | 出荷目安 |
|---|---|---|
| 1段 赤 LR10-1M2WJBW-R | 41,030円 | 受注生産 |
| 1段 黄 LR10-1M2WJBW-Y | 41,030円 | 受注生産 |
| 1段 緑 LR10-1M2WJBW-G | 41,030円 | 受注生産 |
| 2段 赤・黄 LR10-2M2WJBW-RY | 52,960円 | 受注生産 |
| 2段 赤・緑 LR10-2M2WJBW-RG | 52,960円 | 受注生産 |
| 3段 赤・黄・緑 LR10-3M2WJBW-RYG | 64,890円 | 受注生産 |
| 4段 赤・黄・緑・青 LR10-4M2WJBW-RYGB | 76,810円 | 受注生産 |
| 5段 赤・黄・緑・青・白 LR10-5M2WJBW-RYGBC | 88,740円 | 受注生産 |
受注生産は3週間前後が目安です。お急ぎの場合は 045-833-8270 へお問合せください。
色順は上段からです。表示したい状態の数に合わせてお選びください。
生産終了した積層回転灯からの買い替えに
生産終了品からの買い替えは、銘板の型番をご確認ください。本商品はAC100～240V・ブザーありのLR10です。メーカーの代替推奨品表に、以下の対応が記載されています。
| お使いの旧型番 AC100V／AC220V | 本ページで選ぶ段数・型式 |
|---|---|
| KJB-110／KJB-120 KJSB-110／KJSB-120 KESB-110／KESB-120 | 1段を選択 LR10-1M2WJBW |
| KJB-210／KJB-220 KJSB-210／KJSB-220 KESB-210／KESB-220 | 2段を選択 LR10-2M2WJBW |
| KJB-310／KJB-320 KJSB-310／KJSB-320 KESB-310／KESB-320 | 3段を選択 LR10-3M2WJBW |
| KJB-410／KJB-420 | 4段を選択 LR10-4M2WJBW |
対応する段数と必要な色を正式型番・税込総額の一覧で選び、下記の取付条件も照合してください。
KJBは取付ピッチ・ねじ本数が変わります。KJSB・KESBは取付ピッチがφ70mmで共通ですが、ねじがM4からM5へ変わります。穴径・配線穴・設置スペースを確認し、配線はLR10の接続方法に合わせてください。
LR10はLEDで回転を表現するモータレス方式です。従来品との光り方の違いは動画でご確認ください。
ブザーなし・DC24V仕様は仕様違いの比較へ。DC12V仕様は上表の対象外です。KJ・KJS・KES・LGEも、電源・段数・ブザー有無に合うLR10を選定してください。
メーカー作成の代替推奨品表：KJ・KJB ／ KJS・KJSB ／ KES・KESB
この商品でできること
| 屋外設備の状態を伝える | 屋外の制御盤や産業機械の運転・停止・異常を表示。雨やほこりにさらされる場所での状態報知に。 |
|---|---|
| 変化に気づいてもらう | 表示灯を見ていない人にはブザーで通知。点灯・点滅・トリプルフラッシュ・モータレス回転を、設備の運用に合わせて使い分けられます。 |
| 洗浄する設備に取り付ける | 食品・薬品工場など、水のかかる環境での表示に。IP66／IP69Kに対応しています。 |
保護等級IP66／IP69Kは、正方向に取り付けた場合の条件です。取付部のねじ・ナット・配線穴のシール処理など、設置説明書に沿って施工してください。
メーカー比較では、LGE型の赤色に対してLR10型の赤色は20倍以上の明るさ。夜間など明るさを抑えたい場面では、配線による減光点灯・減光点滅も選べます。
設備からの外部信号で動作します。人・車両・異常を自動で検知するセンサーは内蔵していません。色の意味は、設備の運用に合わせて決められます。
光り方を動画で確認
動画はシリーズの紹介です。段数・色は上の一覧からお選びください。
ブザー音量・音色の目安
メーカー仕様の音圧は、代表値（Typ.）92dBです。
No.4スイープ音・製品表面から全周囲方向・距離1mの条件です。
92dBは参考表の90～100dBの間です。聞こえ方は距離・周囲の騒音・音色によって変わります。
メーカーのブザー音サンプルを聞く
音色の確認用です。再生音量はお使いの端末設定によって変わります。
| 選べる音色 | No.1 断続音：ピピピ No.2 連続音：ピー No.3 高低音：ピポピポ No.4 スイープ音：ヒューン |
|---|---|
| 出荷時の設定 | No.1 断続音 |
ブザーユニット底面のDIPスイッチで音色を切り替えます。
ご注文前の確認ポイント
| 電源 | 設備の電源がAC100～240Vか確認し、接続方法を照合してください。 |
|---|---|
| 表示・音 | 必要な段数・色と、ブザーを使うかをご確認ください。段数別の税込総額を見る |
| 取付 | 取付面の穴径・配線穴・設置スペースを、寸法・取付図と照合してください。 |
| 使用場所 | 防塵・防水性能を必要とする場合は、正方向への取付けと取付部の防水処理が必要です。 |
製品仕様
| メーカー | パトライト（PATLITE） |
|---|---|
| 型式 | LR10-M2WJBW（段数・発光色は選択式）。正式型番は「段数・色・税込総額」の一覧に記載。 |
| 発光色 | 1段：赤／黄／緑、2段：赤黄／赤緑、3段：赤黄緑、4段：赤黄緑青、5段：赤黄緑青白。色順は上段から。 |
| 段数 | 1～5段（最大5段） |
| 定格電圧 | AC100～240V（50/60Hz） |
| 電圧許容範囲 | AC90～250V |
| 信号線電流 | 実電流値はメーカー資料に記載なし。必要な外部接点容量は、LED1段・ブザーそれぞれ10mA以上／DC30V以上。漏れ電流は0.1mA以下。 |
| 定格消費電力 | LEDユニット1段あたり：標準1.6W／最大2.0W（点灯時）。 ブザーユニット：標準2.0W／最大2.3W（No.2連続音時）。 ボディユニット：標準0.7W／最大0.8W（信号線8本と共通線を短絡時）。 |
| 待機電力 | LEDユニット1段あたり：0.3W。ブザー：0.4W。ボディユニット：0.7W。 |
| 制御方式 | 有接点リレー／NPNトランジスタ対応。信号線・共通線に外部電圧を印加しないでください。 |
| 点灯・点滅 | 点灯・点滅／トリプルフラッシュ／モータレス回転。減光点灯・減光点滅にも対応。配線で切替。点滅：60回/分（Typ.）。 |
| ブザー | 4音色（断続音・連続音・高低音・スイープ音）、DIPスイッチで切替。 |
| 音圧 | Typ.92dB（No.4スイープ音、製品表面から全周囲方向・距離1m）。 |
| 取付方法 | 直取付け。正方向／逆方向に取付可能。保護等級の条件は正方向。 |
| 取付場所 | 屋内／屋外 |
| 耐水性 | IP66／IP69K（正方向取付時）。取付部のねじ・ナット・配線穴などの防水処理が必要。 |
| 使用周囲温度 | －20～＋50℃ |
| 使用周囲湿度 | 90%RH以下、結露なきこと |
| 外形寸法 | 外径φ100mm。全高（1～5段）：179.5／239.5／299.5／359.5／419.5mm（取付ボルトを除く）。 |
| 配線・コード | キャブタイヤコード、線長約500mm。電源線AWG18／信号線AWG24。コンセントプラグ式ではありません。 |
| 質量 | 1段：0.91kg／2段：1.10kg／3段：1.28kg／4段：1.47kg／5段：1.65kg（公差±10%） |
| 付属品 | 平座金（M5）3個、六角ナット（M5）3個。 |
寸法・取付図
外径はφ100mmです。段数に応じて全高が変わるため、取付面の上方スペースをご確認ください。
| 1段 | 179.5mm |
|---|---|
| 2段 | 239.5mm |
| 3段 | 299.5mm |
| 4段 | 359.5mm |
| 5段 | 419.5mm |
全高は取付ボルトを除く寸法です。
| 取付穴 | 3か所・φ6mm |
|---|---|
| 取付ピッチ | φ70mm（120°間隔） |
| 配線穴 | φ15mm（本商品のWJ仕様） |
| 取付ねじ | M5・3か所 |
| 最大取付板厚 | 6mm |
配線図・接続の確認
AC100～240V・ブザーありの配線です。有接点リレーまたはNPNトランジスタで制御します。電源を入れるだけで、すべての段が自動点灯する商品ではありません。
電源線以外の信号線・共通線に、外部から電圧を印加しないでください。
| 灰・黒 | 電源線（AC100～240V） |
|---|---|
| 黄 | 共通線 |
| 茶 | 点滅共通線 |
| 赤／橙／緑／青／白 | LED信号線（赤／黄／緑／青／白の表示に対応） |
| 紫 | ブザー入力 |
| 桃／空 | 発光パターンの切替 |
作業前に必ず電源を切り、未使用のリード線は1本ずつ絶縁してください。電源のON/OFFで点滅させないでください。施工前には設置説明書の配線上の注意・外部接点容量をご確認ください。工事を伴う設置は専門業者へご依頼ください。
仕様違いを比較する
| 電源を変える | DC24V・ブザーあり｜LR10-02WJBW |
|---|---|
| ブザーを外す | AC100～240V・ブザーなし｜LR10-M2WJNW |
| LR10の全商品 | LR10（φ100・屋外対応）の商品一覧 |
| サイズから選ぶ | LRシリーズの選び方を見る |
LR10はブザーなし仕様でも、点灯・点滅・トリプルフラッシュ・モータレス回転に対応します。
資料
ご注文・お問い合わせ
段数・色を選び、カートからご注文ください。買い替え時の機種選定や商品仕様、納期に関するご不明点は、電材ランドへお問合せください。
