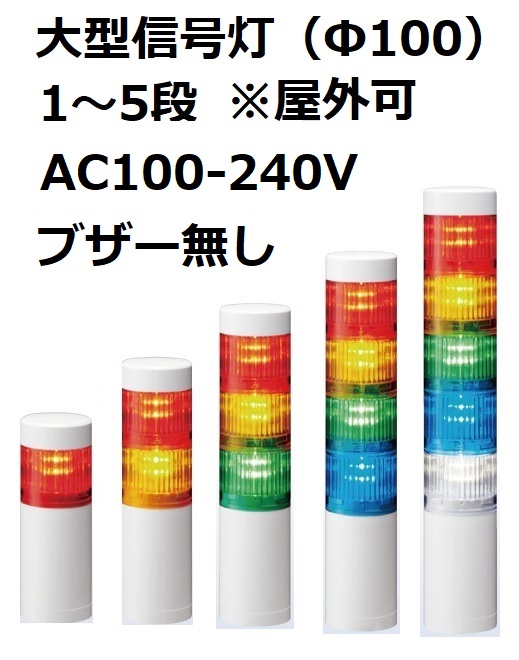

屋外でも使用可能な、明るく、最高クラスの防水、防塵性を持つ積層信号灯
■納期：段数によって違います。受注生産品は3週間前後です。
3営業日出荷と記載の機種もメーカー在庫切れの場合は、納期がかかる場合があります。
※お急ぎの場合はお問合せください。045-833-8270
～特徴～
●点灯・点滅・フラッシュ・回転 多彩な発光パターン
積層信号灯でスタンダードな点灯、点滅に加え、トリプルフラッシュとモータレス回転に対応。
報知内容に応じて、最適な光り方を選択いただけます。
●IP66/69K対応 過酷な環境でも安心
積層信号灯で最高クラスの防水、防塵性を実現。
屋外での使用はもちろん、食品工場などでも安心してご活用いただけます。
《保護等級記号》
IP6X: 耐じん形（じんあいの侵入を完全に防止する。）
IPX6: 暴噴流（あらゆる方向からのノズルによる強力なジェット噴流水）に対して保護する。
IP69K: 80℃の湯を、指定の形状のノズルから80～100BARの水圧で、14～16リットル/分の水量を供試体に放水します。
供試体とノズルの間隔は10～15cm、放水の方位は水方向に、0、30度、60度、90度で、
各方位につき30秒ずつ供試体を水平面上で回転させながら実施し、水の侵入の無いことを確認します。
【製品仕様】
●メーカー名：パトライト
●型式：
LR10-1M2WJNW(1段)
LR10-2M2WJNW(2段)
LR10-3M2WJNW(3段)
LR10-4M2WJNW(4段)
LR10-5M2WJNW(5段)
●定格電圧：AC100-240V
●消費電力：1段2.3W、2段3.9W、3段5.5W、4段7.1W、5段8.7W
●使用温度範囲：-20℃～+50℃（湿度90RH以下、結露なきこと）
●取付場所：屋内/屋外
●保護等級：IP6X, IPX6(IEC 60529), IPX9K(ISO 20653),TYPE 4X,13(NEMA, UL50E)
※正方向に取り付けた場合
●質量：1段0.85kg、2段1.04kg、3段1.22kg、4段1.41kg、5段1.59kg、
■寸法図
こちらから寸法の拡大図をご確認いただけます。
■取付個所寸法図
■配線図
こちらから配線図の拡大図をご確認いただけます。
