機械や制御盤の状態を表示する、外径φ40mmの積層信号灯です。必要な状態の数に合わせて、1～5段から選べます。
DC24V／直取付け／点灯・点滅／ブザーあり
本体と、選択した段数・色のLEDユニットを含む商品です。
設備からの信号で動作します。異常を自動で検知するセンサーではありません。
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
段数・色・税込総額を確認
表示価格 11,460円は1段の税込価格です。段数・色を選ぶと、加算額を含む下記の総額になります。ご注文はこのページの選択欄で段数・色を選び、カートへお進みください。
選択した段数・色のLEDユニットを本体に組み合わせた完成品です。LEDユニットの別途購入は不要です。設備への取付け・配線は別途必要です。
| 段数・色／正式型番 | 税込総額 | 出荷目安 |
|---|---|---|
| 1段 赤 LR4-102WJBW-R | 11,460円 | 3営業日出荷 |
| 1段 黄 LR4-102WJBW-Y | 11,460円 | 3営業日出荷 |
| 1段 緑 LR4-102WJBW-G | 11,460円 | 受注生産 |
| 2段 赤・黄 LR4-202WJBW-RY | 13,170円 | 受注生産 |
| 2段 赤・緑 LR4-202WJBW-RG | 13,170円 | 3営業日出荷 |
| 3段 赤・黄・緑 LR4-302WJBW-RYG | 14,860円 | 3営業日出荷 |
| 4段 赤・黄・緑・青 LR4-402WJBW-RYGB | 16,570円 | 受注生産 |
| 5段 赤・黄・緑・青・白 LR4-502WJBW-RYGBC | 18,260円 | 受注生産 |
受注生産は3週間前後が目安です。3営業日出荷の構成も、メーカー在庫切れの場合は納期がかかることがあります。お急ぎの場合は 045-833-8270 へお問合せください。

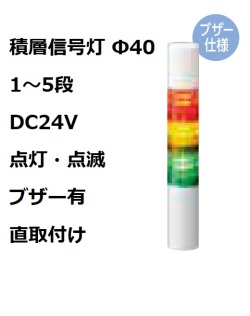

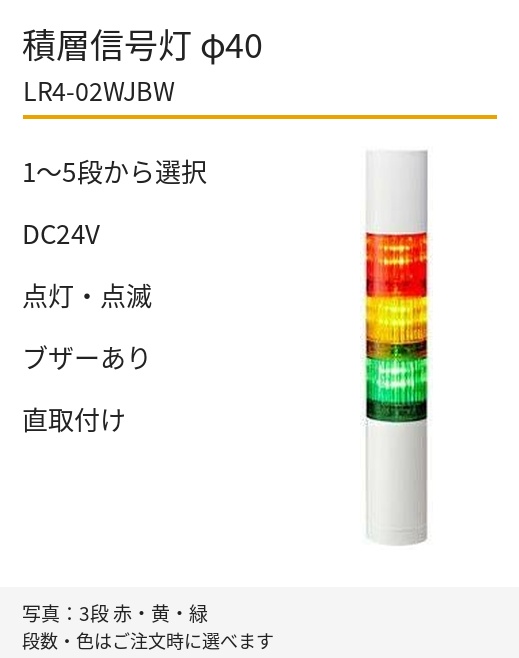

色順は上段からです。写真は3段の代表例です。
この商品でできること
「今、装置がどういう状態か」を、作業者へ分かりやすく伝えるための表示灯です。たとえば赤を異常、黄を注意、緑を運転中とするなど、設備の運用に合わせて使い分けます。色の意味は製品側で固定されていません。
| 運転・停止の見える化 | 装置の運転中・停止中などの信号を、離れた位置から分かる色の表示に。 |
|---|---|
| 異常や呼出しの通知 | 点滅とブザーで、表示灯を見ていない人にも変化を伝えます。 |
| 取付スペースに合わせる | 装置上面や制御盤へ直接取り付けたい場合に。ポールのない構成です。 |
メーカー独自のレンズ構造により、全周方向へ均一な光を出す設計です。制御盤の画面の前に行かなくても、光で状態を確認できます。
4種類のブザー音を切り替えられ、減音も可能です。騒音のある場所での聞こえ方は設置距離や周囲の音によって変わります。
LR4はLEDユニットを工具なしで着脱できる構造です。設備の表示ルールが変わった際に、対応ユニットで段数や色を変更できます（最大5段、交換ユニットは別売）。
ブザー音量・音色の目安
メーカー仕様の音圧は、代表値（Typ.）85dBです。
No.4スイープ音・製品から1mの条件です。減音設定では約10dB下がります。
85dBは、参考表の80～90dBの間に位置します。表は身近な音の大きさをイメージするための目安です。聞こえ方は距離・周囲の騒音・音色によって変わります。
メーカーのブザー音サンプルを聞く
音色の確認用です。再生音量はお使いの端末設定によって変わります。
4種類の音色から選べます
| 選べる音色 | No.1 断続音：ピピピ No.2 連続音：ピー No.3 高低音：ピポピポ No.4 スイープ音：ヒューン |
|---|---|
| 出荷時の設定 | No.1 断続音／音量：通常 |
ブザーユニット底面のDIPスイッチで音色と減音を設定します。設定方法を見る（説明書37ページ）
ご注文前の確認ポイント
| 電源 | DC24V用です。AC100Vへ直接接続する機種ではありません。AC100～240Vタイプはこちら |
|---|---|
| 表示・音 | 点灯・点滅／ブザーあり。点灯・点滅は配線で使い分けます。点灯のみ・ブザーなしはこちら |
| 取付 | 直取付けです。既存品から交換する場合は、取付穴と配線を下の図で照合してください。ポール＋円形ブラケットポール＋Lアングル |
| 使用場所 | 屋内・正立で使用します。保護等級はIP65です。 |
製品仕様
| メーカー | パトライト（PATLITE） |
|---|---|
| 型式 | LR4-02WJBW（段数・発光色は選択式）。正式型番は「段数・色・総額一覧」に記載。 |
| 発光色 | 1段：赤／黄／緑、2段：赤黄／赤緑、3段：赤黄緑、4段：赤黄緑青、5段：赤黄緑青白。色順は上段から。 |
| 段数 | 1～5段（最大5段） |
| 定格電圧 | DC24V |
| 電圧許容範囲 | 定格電圧±10% |
| 信号線電流 | LEDユニット1段あたり：標準40mA／最大45mA。ブザー：標準50mA／最大250mA（No.2連続音時）。 |
| 定格消費電力 | LEDユニット1段あたり：標準1W／最大1.3W。ブザー：標準1.3W／最大1.6W（No.2連続音時）。 |
| 待機電力 | ボディユニット：なし。ブザー：0.1W。LEDユニット：なし。 |
| 制御方式 | 外部接点で各段を制御。有接点リレー／NPN・PNPトランジスタ対応。点滅用共通線に外部電圧を印加しないでください。 |
| 点灯・点滅 | 点灯・点滅（60±2回/分） |
| ブザー | 4音色（断続音・連続音・高低音・スイープ音）、DIPスイッチで切替。 |
| 音圧 | Typ.85dB（No.4スイープ音、製品表面から全周囲方向・距離1m）。減音時は約－10dB。 |
| 取付方法 | 直取付け。正方向（正立）取付け。 |
| 取付場所 | 屋内 |
| 耐水性 | IP65（IEC 60529、正方向取付時）。 |
| 使用周囲温度 | －20～＋50℃ |
| 使用周囲湿度 | 90%RH以下、結露なきこと |
| 外形寸法 | 外径φ40mm。全高（1～5段）：173.5／213.5／253.5／293.5／333.5mm（取付ボルトを除く）。 |
| 配線・コード | キャブタイヤケーブル、線長約1,300mm。コンセントプラグ式ではありません。 |
| 質量 | 1段：0.24kg／2段：0.275kg／3段：0.31kg／4段：0.345kg／5段：0.38kg（公差±10%） |
| 付属品 | フランジ付きナット（M3）3個。 |
寸法図・取付図
本商品の段数別の本体高さ（単位：mm）
取付ボルトを除く高さです。
| 1段 | 173.5mm |
|---|---|
| 2段 | 213.5mm |
| 3段 | 253.5mm |
| 4段 | 293.5mm |
| 5段 | 333.5mm |

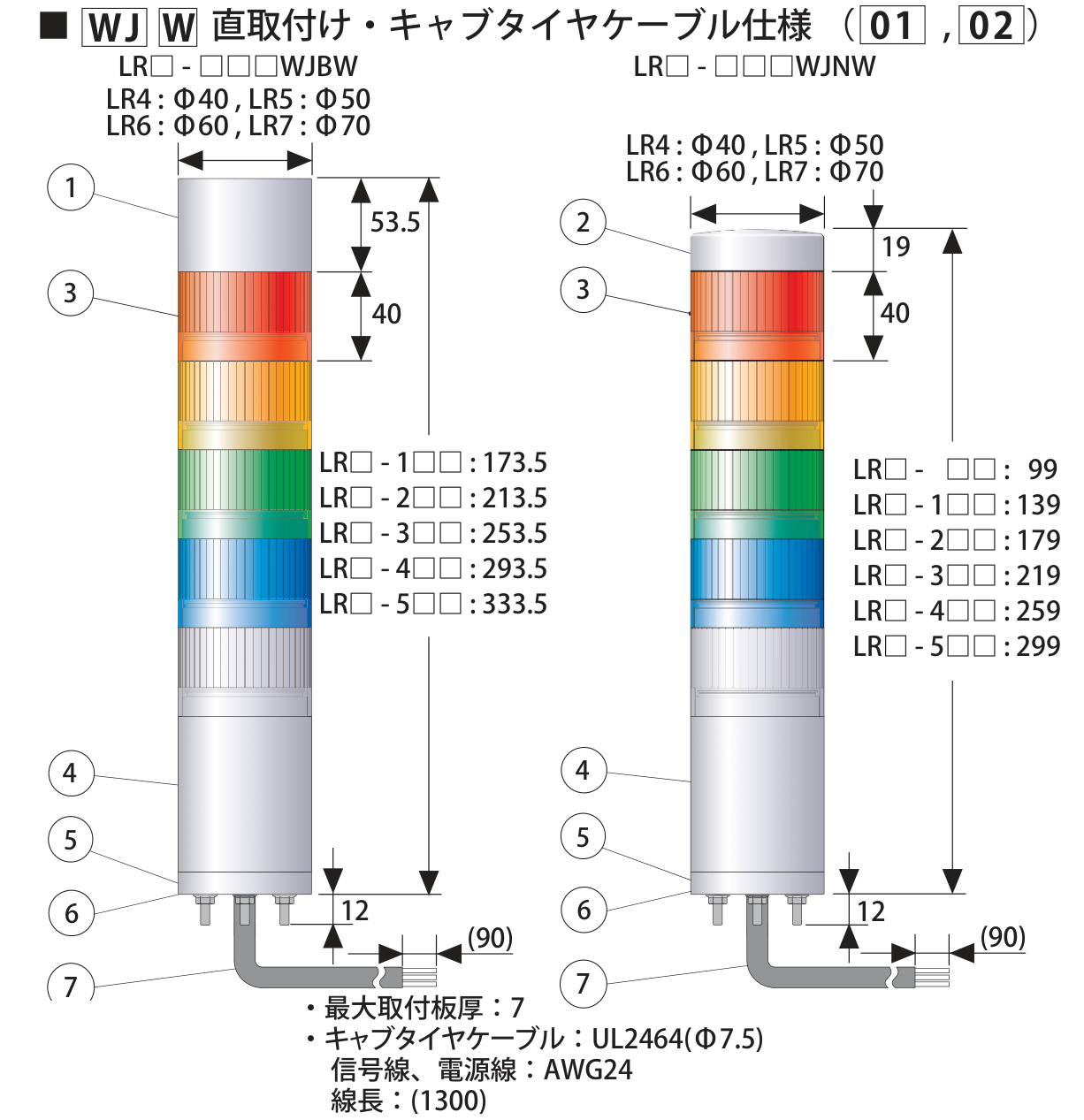

下のメーカー共通図は、左側のブザーあり・LR4（φ40）をご確認ください。図を押すと拡大できます。
LR4の取付寸法
| 取付穴 | 3か所・φ4mm |
|---|---|
| 取付ピッチ | φ30mm |
| 配線穴 | φ12mm |
| 取付ナット | M3・3個（付属） |
| 最大取付板厚 | 7mm |
配線図・接続の確認
DC24V・点灯・点滅／ブザーありの配線を確認します。接続する機器に合わせて、以下の図をご参照ください。各段は外部の接点信号で制御します。
点滅用共通線には電圧を印加しないでください。図中のDC12VはLR5の説明です。本商品はDC24V用です。
有接点リレーで接続
PLC（NPNトランジスタ）で接続
PLC（PNPトランジスタ）で接続
作業前に必ず電源を切り、未使用のリード線は1本ずつ絶縁してください。施工前には取扱説明書の配線上の注意・外部接点容量も確認してください。工事を伴う設置は専門業者へご依頼ください。
仕様違いを比較する
以下のリンクは、変更する条件以外の仕様をそろえています。
| 電源を変える | AC100～240V｜LR4-M2WJBW |
|---|---|
| 表示・音を変える | 点灯のみ・ブザーなし｜LR4-02WJNW |
| 取付方法を変える | ポール＋円形ブラケット｜LR4-02PJBW ポール＋Lアングル｜LR4-02LJBW |
| LR4の全商品 | LR4（φ40）の商品一覧 |
| サイズから選ぶ | LRシリーズの選び方を見る |
交換時は電圧・取付穴・配線もご確認ください。
