機械や制御盤の状態を表示する、外径φ50mmの積層信号灯です。必要な状態の数に合わせて、1～5段から選べます。
DC24V／直取付け／点灯／ブザーなし
本体と、選択した段数・色のLEDユニットを含む商品です。
設備からの信号で動作します。異常を自動で検知するセンサーではありません。
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
段数・色・税込総額を確認
表示価格 7,250円は1段の税込価格です。段数・色を選ぶと、加算額を含む下記の総額になります。ご注文はこのページの選択欄で段数・色を選び、カートへお進みください。
選択した段数・色のLEDユニットを本体に組み合わせた完成品です。LEDユニットの別途購入は不要です。設備への取付け・配線は別途必要です。
| 段数・色／正式型番 | 税込総額 | 出荷目安 |
|---|---|---|
| 1段 赤 LR5-102WJNW-R | 7,250円 | 3営業日出荷 |
| 1段 黄 LR5-102WJNW-Y | 7,250円 | 3営業日出荷 |
| 1段 緑 LR5-102WJNW-G | 7,250円 | 3営業日出荷 |
| 2段 赤・黄 LR5-202WJNW-RY | 9,190円 | 3営業日出荷 |
| 2段 赤・緑 LR5-202WJNW-RG | 9,190円 | 3営業日出荷 |
| 3段 赤・黄・緑 LR5-302WJNW-RYG | 11,130円 | 3営業日出荷 |
| 4段 赤・黄・緑・青 LR5-402WJNW-RYGB | 13,070円 | 受注生産 |
| 5段 赤・黄・緑・青・白 LR5-502WJNW-RYGBC | 15,010円 | 受注生産 |
受注生産は3週間前後が目安です。3営業日出荷の構成も、メーカー在庫切れの場合は納期がかかることがあります。お急ぎの場合は 045-833-8270 へお問合せください。

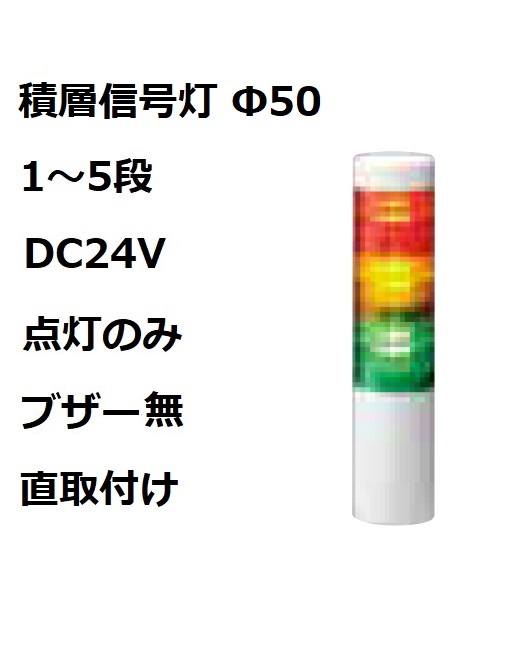

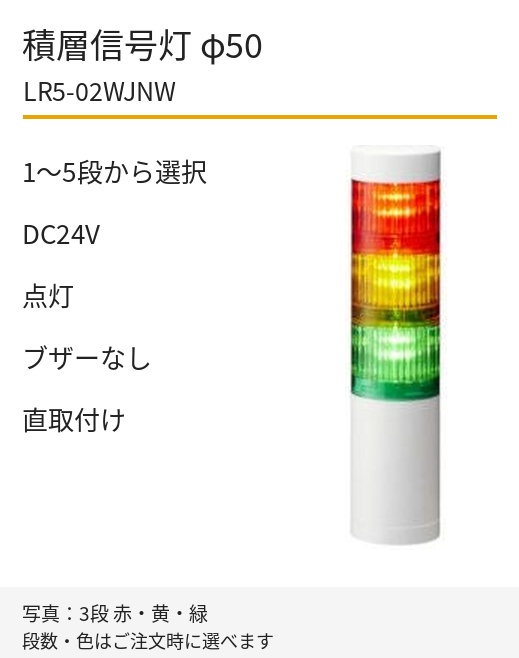

色順は上段からです。写真は3段の代表例です。
この商品でできること
「今、装置がどういう状態か」を、作業者へ分かりやすく伝えるための表示灯です。たとえば赤を異常、黄を注意、緑を運転中とするなど、設備の運用に合わせて使い分けます。色の意味は製品側で固定されていません。
| 運転・停止の見える化 | 装置の運転中・停止中などの信号を、離れた位置から分かる色の表示に。 |
|---|---|
| 異常や呼出しの通知 | 音を出さず、色の変化で異常や呼出しを知らせたい場所に。 |
| 取付スペースに合わせる | 装置上面や制御盤へ直接取り付けたい場合に。ポールのない構成です。 |
メーカー独自のレンズ構造により、全周方向へ均一な光を出す設計です。制御盤の画面の前に行かなくても、光で状態を確認できます。
ブザーを使わない場所や、光による状態表示を追加したい装置に。点灯仕様なので、各段を外部接点で制御して使います。
LR5はLEDユニットを工具なしで着脱できる構造です。設備の表示ルールが変わった際に、対応ユニットで段数や色を変更できます（最大5段、交換ユニットは別売）。
ご注文前の確認ポイント
| 電源 | DC24V用です。AC100Vへ直接接続する機種ではありません。DC12Vタイプはこちら |
|---|---|
| 表示・音 | 点灯／ブザーなし。点滅・ブザーが必要な場合はB仕様をお選びください。点灯・点滅・ブザーありはこちら |
| 取付 | 直取付けです。既存品から交換する場合は、取付穴と配線を下の図で照合してください。ポール＋円形ブラケットポール＋Lアングル |
| 使用場所 | 屋内・正立で使用します。保護等級はIP65です。 |
製品仕様
| メーカー | パトライト（PATLITE） |
|---|---|
| 型式 | LR5-02WJNW（段数・発光色は選択式）。正式型番は「段数・色・総額一覧」に記載。 |
| 発光色 | 1段：赤／黄／緑、2段：赤黄／赤緑、3段：赤黄緑、4段：赤黄緑青、5段：赤黄緑青白。色順は上段から。 |
| 段数 | 1～5段（最大5段） |
| 定格電圧 | DC24V |
| 電圧許容範囲 | 定格電圧±10% |
| 信号線電流 | LEDユニット1段あたり：標準40mA／最大45mA。 |
| 定格消費電力 | LEDユニット1段あたり：標準1W／最大1.3W。 |
| 待機電力 | ボディユニット：なし。LEDユニット：なし。 |
| 制御方式 | 外部接点で各段を制御。有接点リレー／NPN・PNPトランジスタ対応。 |
| 点灯・点滅 | 点灯のみ（点滅機能なし） |
| ブザー | なし |
| 音圧 | ブザーなしのため該当なし |
| 取付方法 | 直取付け。正方向（正立）取付け。 |
| 取付場所 | 屋内 |
| 耐水性 | IP65（IEC 60529、正方向取付時）。 |
| 使用周囲温度 | －20～＋50℃ |
| 使用周囲湿度 | 90%RH以下、結露なきこと |
| 外形寸法 | 外径φ50mm。全高（1～5段）：139／179／219／259／299mm（取付ボルトを除く）。 |
| 配線・コード | キャブタイヤケーブル、線長約1,300mm。コンセントプラグ式ではありません。 |
| 質量 | 1段：0.24kg／2段：0.28kg／3段：0.32kg／4段：0.36kg／5段：0.4kg（公差±10%） |
| 付属品 | フランジ付きナット（M3）3個。 |
寸法図・取付図
本商品の段数別の本体高さ（単位：mm）
取付ボルトを除く高さです。
| 1段 | 139mm |
|---|---|
| 2段 | 179mm |
| 3段 | 219mm |
| 4段 | 259mm |
| 5段 | 299mm |
下のメーカー共通図は、右側のブザーなし・LR5（φ50）をご確認ください。図を押すと拡大できます。
LR5の取付寸法
| 取付穴 | 3か所・φ4mm |
|---|---|
| 取付ピッチ | φ30mm |
| 配線穴 | φ12mm |
| 取付ナット | M3・3個（付属） |
| 最大取付板厚 | 7mm |
配線図・接続の確認
DC24V・点灯／ブザーなしの配線を確認します。接続する機器に合わせて、以下の図をご参照ください。各段は外部の接点信号で制御します。
下図の点灯のみの標準配線例では、茶・紫・灰の線は未使用です。AirGRID対応製品を併用する場合は灰線の接続が必要になるため、接続機器の説明書に従ってください。本商品はDC24V用です。
有接点リレーで接続
PLC（NPNトランジスタ）で接続
PLC（PNPトランジスタ）で接続
作業前に必ず電源を切り、未使用のリード線は1本ずつ絶縁してください。施工前には取扱説明書の配線上の注意・外部接点容量も確認してください。工事を伴う設置は専門業者へご依頼ください。
仕様違いを比較する
以下のリンクは、変更する条件以外の仕様をそろえています。
| 電源を変える | DC12V｜LR5-01WJNW |
|---|---|
| 表示・音を変える | 点灯・点滅・ブザーあり｜LR5-02WJBW |
| 取付方法を変える | ポール＋円形ブラケット｜LR5-02PJNW ポール＋Lアングル｜LR5-02LJNW |
| LR5の全商品 | LR5（φ50）の商品一覧 |
| サイズから選ぶ | LRシリーズの選び方を見る |
交換時は電圧・取付穴・配線もご確認ください。
