機械や制御盤の状態を表示する、外径φ60mmの積層信号灯です。必要な状態の数に合わせて、1～5段から選べます。
AC100～240V／ポール取付け・円形ブラケット／点灯／ブザーなし
本体と、選択した段数・色のLEDユニットを含む商品です。
設備からの信号で動作します。異常を自動で検知するセンサーではありません。
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
段数・色・税込総額を確認
表示価格 13,440円は1段の税込価格です。段数・色を選ぶと、加算額を含む下記の総額になります。ご注文はこのページの選択欄で段数・色を選び、カートへお進みください。
選択した段数・色のLEDユニットを本体に組み合わせた完成品です。LEDユニットの別途購入は不要です。設備への取付け・配線は別途必要です。
| 段数・色／正式型番 | 税込総額 | 出荷目安 |
|---|---|---|
| 1段 赤 LR6-1M2PJNW-R | 13,440円 | 受注生産 |
| 1段 黄 LR6-1M2PJNW-Y | 13,440円 | 受注生産 |
| 1段 緑 LR6-1M2PJNW-G | 13,440円 | 受注生産 |
| 2段 赤・黄 LR6-2M2PJNW-RY | 15,630円 | 受注生産 |
| 2段 赤・緑 LR6-2M2PJNW-RG | 15,630円 | 受注生産 |
| 3段 赤・黄・緑 LR6-3M2PJNW-RYG | 17,820円 | 3営業日出荷 |
| 4段 赤・黄・緑・青 LR6-4M2PJNW-RYGB | 20,000円 | 受注生産 |
| 5段 赤・黄・緑・青・白 LR6-5M2PJNW-RYGBC | 22,180円 | 受注生産 |
受注生産は3週間前後が目安です。3営業日出荷の構成も、メーカー在庫切れの場合は納期がかかることがあります。お急ぎの場合は 045-833-8270 へお問合せください。

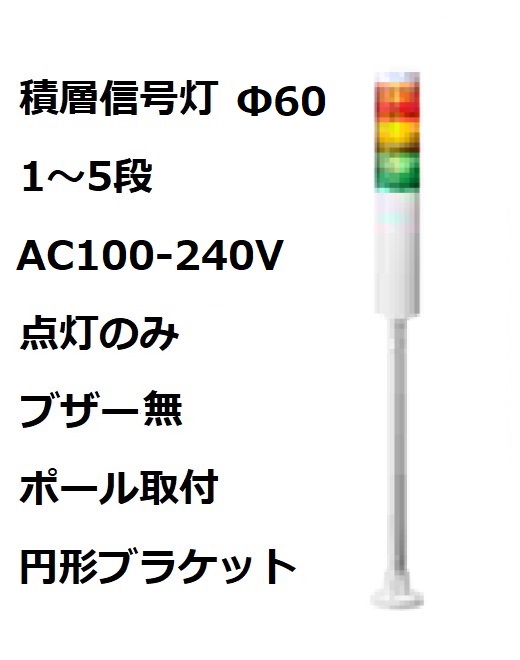

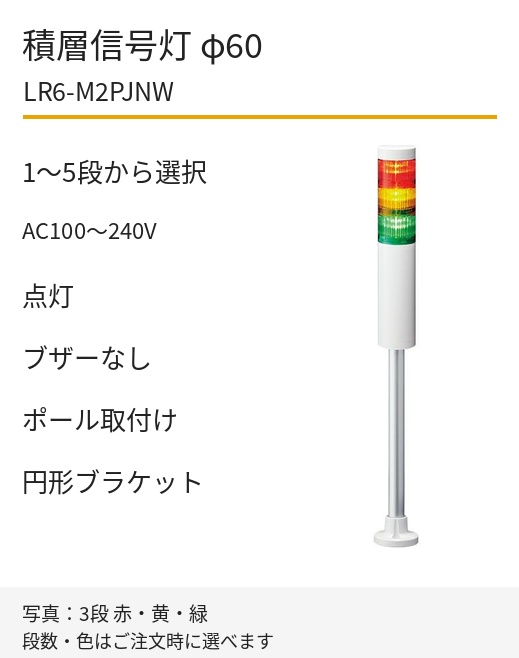

色順は上段からです。写真は3段の代表例です。
この商品でできること
「今、装置がどういう状態か」を、作業者へ分かりやすく伝えるための表示灯です。たとえば赤を異常、黄を注意、緑を運転中とするなど、設備の運用に合わせて使い分けます。色の意味は製品側で固定されていません。
| 運転・停止の見える化 | 装置の運転中・停止中などの信号を、離れた位置から分かる色の表示に。 |
|---|---|
| 異常や呼出しの通知 | 音を出さず、色の変化で異常や呼出しを知らせたい場所に。 |
| 取付スペースに合わせる | 装置上面の円形ブラケットからポールを立て、表示部に高さを持たせたい場合に。 |
メーカー独自のレンズ構造により、全周方向へ均一な光を出す設計です。制御盤の画面の前に行かなくても、光で状態を確認できます。
ブザーを使わない場所や、光による状態表示を追加したい装置に。点灯仕様なので、各段を外部接点で制御して使います。
LR6はLEDユニットを工具なしで着脱できる構造です。設備の表示ルールが変わった際に、対応ユニットで段数や色を変更できます（最大5段、交換ユニットは別売）。
ご注文前の確認ポイント
| 電源 | AC100～240V用です。電源線と信号線の接続先を区別してください。DC24Vタイプはこちら |
|---|---|
| 表示・音 | 点灯／ブザーなし。点滅・ブザーが必要な場合はB仕様をお選びください。点灯・点滅・ブザーありはこちら |
| 取付 | ポール取付け・円形ブラケットです。既存品から交換する場合は、取付穴と配線を下の図で照合してください。直取付けポール＋Lアングル |
| 使用場所 | 屋内・正立で使用します。保護等級はIP65です。 |
製品仕様
| メーカー | パトライト（PATLITE） |
|---|---|
| 型式 | LR6-M2PJNW（段数・発光色は選択式）。正式型番は「段数・色・総額一覧」に記載。 |
| 発光色 | 1段：赤／黄／緑、2段：赤黄／赤緑、3段：赤黄緑、4段：赤黄緑青、5段：赤黄緑青白。色順は上段から。 |
| 段数 | 1～5段（最大5段） |
| 定格電圧 | AC100～240V（50/60Hz） |
| 電圧許容範囲 | AC90～250V（50/60Hz） |
| 信号線電流 | LEDユニット1段あたり：標準40mA／最大45mA。 |
| 定格消費電力 | LEDユニット1段あたり：標準1.5W／最大1.8W。 |
| 待機電力 | ボディユニット：0.2W。LEDユニット：なし。 |
| 制御方式 | 外部接点で各段を制御。有接点リレー／NPNトランジスタ対応。信号線・共通線に外部電圧を印加しないでください。 |
| 点灯・点滅 | 点灯のみ（点滅機能なし） |
| ブザー | なし |
| 音圧 | ブザーなしのため該当なし |
| 取付方法 | ポール取付け・円形ブラケット。正方向（正立）取付け。 |
| 取付場所 | 屋内 |
| 耐水性 | IP65（IEC 60529、正方向取付時）。IP65を必要とする場合、取付ねじ・ナット部および配線穴のシール処理が必要です。 |
| 使用周囲温度 | －20～＋50℃ |
| 使用周囲湿度 | 90%RH以下、結露なきこと |
| 外形寸法 | 発光部外径φ60mm、ポール外径φ21.7mm。段数別寸法と取付部の寸法は下の寸法図をご確認ください。 |
| 配線・コード | キャブタイヤケーブル、線長約1,000mm。コンセントプラグ式ではありません。 |
| 質量 | 1段：0.56kg／2段：0.62kg／3段：0.68kg／4段：0.74kg／5段：0.8kg（公差±10%） |
| 付属品 | 円形ブラケット、十字穴付きなべ小ねじ（M4×20）3個、フランジ付きナット（M4）3個。 |
寸法図・取付図
本商品の段数別の本体高さ（単位：mm）
ポール・取付部を含まない、表示灯本体の高さです。
| 1段 | 209mm |
|---|---|
| 2段 | 249mm |
| 3段 | 289mm |
| 4段 | 329mm |
| 5段 | 369mm |
下のメーカー共通図は、右側のブザーなし・LR6（φ60）をご確認ください。図を押すと拡大できます。
LR6の取付寸法
| 取付穴 | 3か所・φ5mm |
|---|---|
| 取付ピッチ | φ40mm |
| 配線穴 | φ12mm |
| 取付ねじ・ナット | M4×20ねじ・M4ナット 各3個（付属） |
| 最大取付板厚 | 7.5mm |
配線図・接続の確認
AC100～240V・点灯／ブザーなしの配線を確認します。接続する機器に合わせて、以下の図をご参照ください。各段は外部の接点信号で制御します。
電源線以外の信号線・共通線に、外部から電圧を印加しないでください。有接点リレーまたはNPNトランジスタで制御します。電源のON/OFFで点滅させないでください。図は点滅・ブザー機能を含む共通図です。本商品は点灯のみのため、茶（点滅用）・紫（ブザー）の線は使用しません。
有接点リレーで接続
PLC（NPNトランジスタ）で接続
作業前に必ず電源を切り、未使用のリード線は1本ずつ絶縁してください。施工前には取扱説明書の配線上の注意・外部接点容量も確認してください。工事を伴う設置は専門業者へご依頼ください。
仕様違いを比較する
以下のリンクは、変更する条件以外の仕様をそろえています。
| 電源を変える | DC24V｜LR6-02PJNW |
|---|---|
| 表示・音を変える | 点灯・点滅・ブザーあり｜LR6-M2PJBW |
| 取付方法を変える | 直取付け｜LR6-M2WJNW ポール＋Lアングル｜LR6-M2LJNW |
| LR6の全商品 | LR6（φ60）の商品一覧 |
| サイズから選ぶ | LRシリーズの選び方を見る |
交換時は電圧・取付穴・配線もご確認ください。
資料
ご注文・お問い合わせ
段数・色を選び、カートからご注文ください。商品仕様や納期に関するご不明点は、電材ランドへお問合せください。
