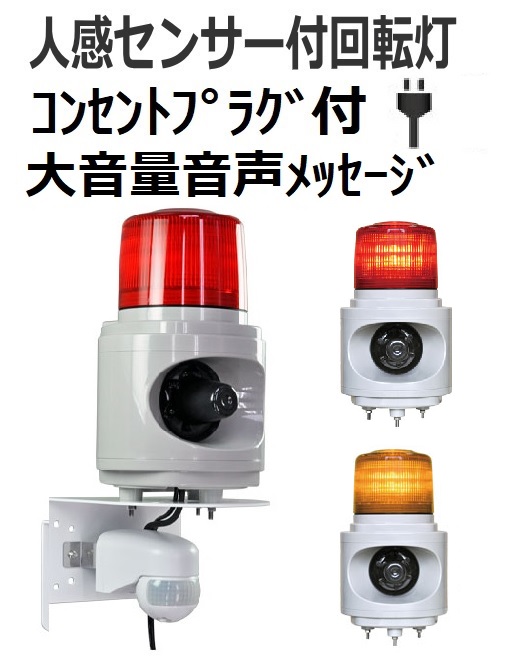

センサ付き回転灯と大音量（105dB）音声報知器付き機種
人が近づくとセンサが検知、回転灯が点灯し音声が再生します。
検知エリア内の熱源の移動を検知し、回転灯を動作します。
■納期：受注生産品です。ご注文後、2～3週間程度でのお届けとなります。
※お急ぎの場合はお問合せください。045-833-8270
この動画の機種は人感センサ仕様ではありませんが、点灯と警報音の確認にご利用ください。
この動画の機種は別機種になりますが、センサは同じものを使用いるため、検知エリアの確認にご利用ください。
～特徴～
●人感センサー付、標準仕様で人感センサー付き。
●人や熱源を感知し回転動作とブザー音を鳴らします。
●AC100Vコンセントプラグ付です。
●センサと回転灯本体を分離可能なため、それぞれ離して設置することができます。
●大音量（105dB）音声報知器付きで、音量調整も可能です。
■赤外線センサー仕様
●検知方式：パッシブインフラレッド方式
●検知エリア：最大10m
●検知角度：水平面180°（付属のシールでエリア調整可能。）
●環境の明るさ：夜間のみ～24時間
●動作保持時間：5秒～7分±2分
●取付高さ：1.5～2m
●センサー部可動方向：左右
■センサー検知範囲
【平面図】※検知範囲7m
【側面図】
※温度が高くなると、検知エリアは狭くなります。
センサーの検知性能は周囲の環境によって変化します。
■センサーの可動
センサー部は左右に可動し、センサの範囲を変えることが出来ます。
検知範囲が広すぎる場合は、付属のシート（２枚）をセンサー面に貼り付けることで、検知範囲の調整が可能です。
■動作時間調整ボリューム
動作保持時間の調整ができます。
動作保持時間とは、センサーが検知物を検知しなくなってから、製品が動作し続ける時間です。
赤外線センサー下側のツマミを動かして調整を行ってください。
※次の検知の準備のため、動作終了後、約３秒間は検知を行いません。
■感度調整ボリューム
赤外線センサーの感度の調整ができます。
感度とは、センサーが検知物を検知するときの周囲の明るさです。
赤外線センサー下側のツマミを動かして調整を行ってください。
■回転灯仕様
●定格電圧：AC100V（コンセントプラグ付き）
●色：赤、黄
●LED数：32
●動作：回転
●閃光数：140回/分
●消費電力：約15.3W
●使用電圧範囲：±10%
●使用温度：-10℃～40℃
●保護特性：IP23（正方向取付） ●質量：約2.8kg
■メッセージの選択
下記メッセージライブラリからご希望のメッセージを選定し、
ご注文時に「その他、ご要望等」の欄に記載してください。
メッセージライブラリ
記載例
[一般例]
・si07（侵入者を検知しました。警報装置が作動します。）
[メッセージを組み合わせる場合]
・ka44（関係者以外は立入禁止です）su13（速やかに）ta40（退去してください）
[警告音のみの場合]
・c18（ブザー音4）
警告音はこちらからご視聴いただけます。
※ご希望のメッセージがうまく探せない場合は、
ご注文時に、ご希望のメッセージ文章を「その他、ご要望等」欄に記載してください。
当店にて類似するメッセージをライブラリから探し、ご提案します。
■最大105dB（音声報知器付き回転灯最大クラス）、音量調整可能
※音圧参考表
■取付けブラケット箇所寸法図
取付け部分へ取付穴の加工後、ビス（4点）を用いて、確実に固定してください。
※しっかりと固定がされているかの確認を必ず行ってください。
※落下は故障、破損の原因になりますので、取り扱いにはご注意ください。
※ポールに取り付ける場合は、オプションのポール固定金具セット(BK7LNKS)をご利用ください。
※対応可能ポール径は、Φ60～400mmです。
■センサー部分離取付けについて
人感センサー部をブラケットから外し、回転灯部とは分離させた状態で使用することができます。
ブラケット背面の人感センサー部を固定している２点のビスを外し、人感センサー部をブラケットから取り外します。
人感センサー部の取付けは、センサーの向きを確認し、取付け先へ２点固定してください。
※オプションの延長コードが別途必要になります。1m、3m、5mを用意しています。
ポールに取付けを行う場合は、オプションのポール固定金具セット(BK7LRKS2)をご利用ください。
対応可能ポール径は、Φ60～400mmです。
※センサーは、温度変化を検知するため、屋外雨天時に水滴がセンサー部分につくと、正しく動作しなかったり、誤動作するケースが増えます。分離設置の場合は、センサー部分が露出し水滴が付きやすくなるため、この傾向が強くなります。ご注意ください。
上記動画は別機種ですが、センサの分離方法は同じになります。
| 取扱説明書 |
