出庫車両に気づきやすいよう「出庫注意灯（回転灯）」を点灯させる、駐車場用センサーパトライトセットです。
パトライト製のマイクロウェーブセンサー（DS09）、コントロールボックス（SC2W）、電子音付き回転灯（RFT-100A）、電源（DS-001）を組み合わせ、簡単に出庫検知・警報を構築できます。
センサは出入口幅9mまで対応しています。片側のみの電源配線で設置が可能です。
機種選定や仕様確認など、ご購入前のご相談を承っております
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
【セット構成：駐車場出庫注意灯システム】
●検知センサ：マイクロウェーブセンサー DS09 ×1台
※出庫時のみ検知を行う場合は、DS09センサが2台必要になります。(+156,000円)
●制御ユニット：コントロールボックス SC2W ×1台
●電源：DS-001×1台
●警告灯：電子音付きLED回転灯 RFT-100A（黄）×1台
※音声合成LED回転灯 RFV-100F 黄の選択も可能です。(+7,130円)
このセットは、マイクロウェーブセンサーによる車両検知から警報（回転灯）作動までを簡単に構築できるシステムです。
工場、店舗、マンションの出入口、駐車場などでの事故防止・注意喚起に広く使われています。
センサの追加や回転灯の切り替えも可能なため、現場に合わせた柔軟な構成が可能です。
【センサーシステム概要】
●マイクロウェーブ
●構成タイプ：出入口幅9m以内、片側設置型
片側のみの配線になります。
●設置場所：ポール・壁面取付け
●設置の高さ：0.5m
※こちらのセットのセンサはDS09です。
【マイクロウェーブセンサDS09】
【特長】

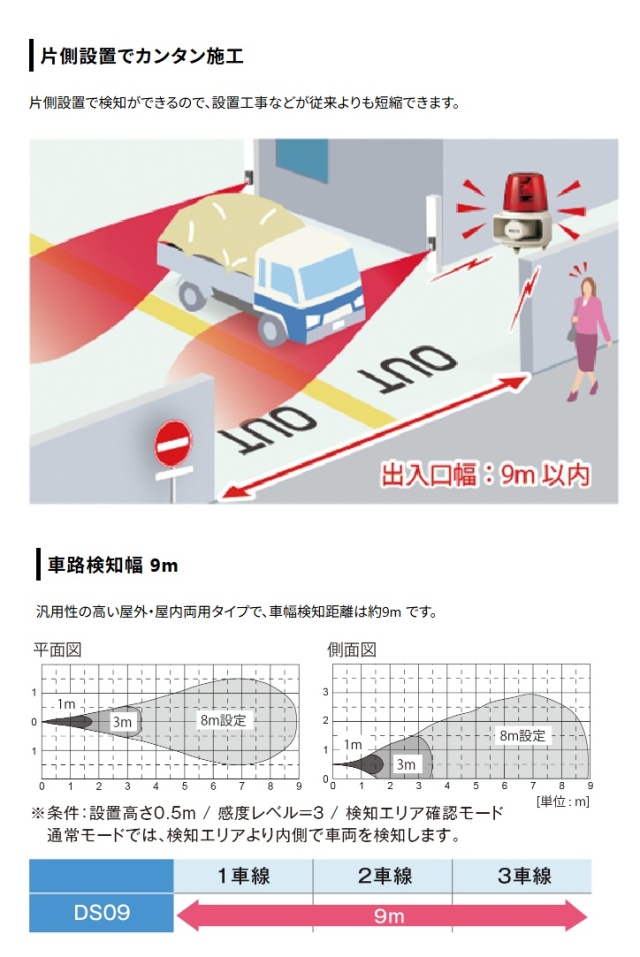

●片側設置でかんたん施工
●2セットの使用で、出庫車両のみの検知が可能
●人の検知をキャンセルし、車両のみの検知が可能
●壁面取付のほか、ポール取り付けにも対応
【仕様】
●検知距離：最大9m
●検知方式：マイクロ波ドップラー、FMCWコンビネーション方式
●応答速度：300mes
●定格電圧：DC12～24V
●消費電流：最大380mA(ヒーター作動時)
●検知可能車速度：2～60km/h
●使用温度範囲：-30℃～+50℃（湿度95%以下）
●取付け場所：屋外・屋内
●設置高さ：500～530mm
●質量：0.71kg

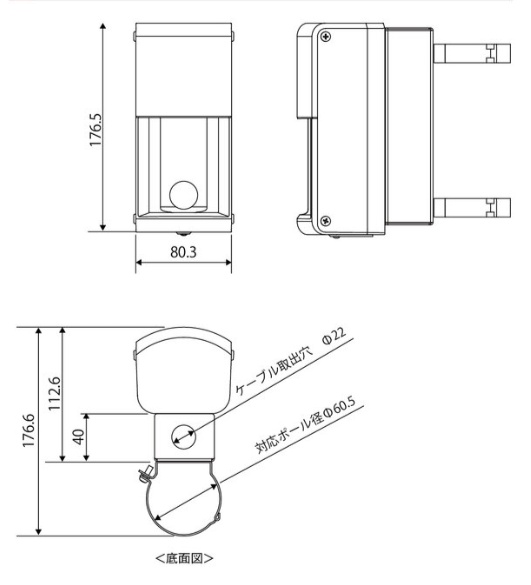

■寸法図

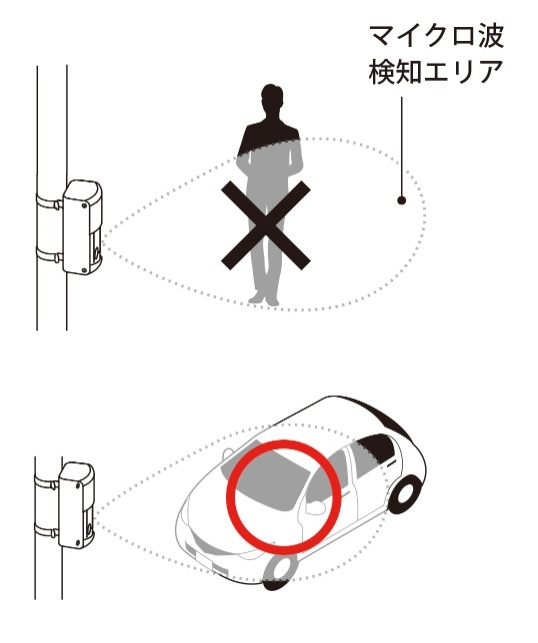

■人キャンセル機能
マイクロ波の反射を利用しており、人と車の反射の違いから、
人などの検知を軽減する調整が可能です。

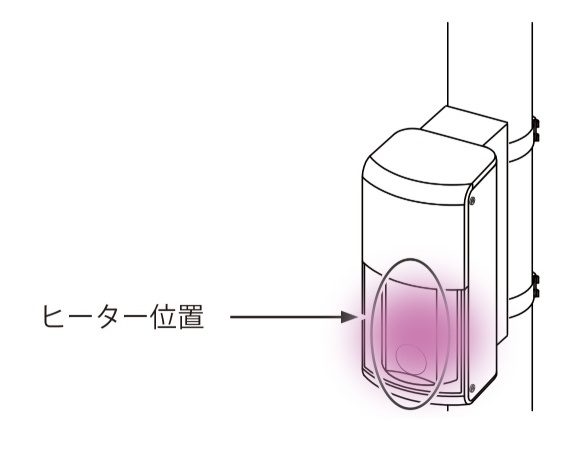

■ヒーター機能
霜や着雪の影響を受けにくくするため、
一定温度以下になると自動で作動するヒーターをセンサ部に内蔵しています。

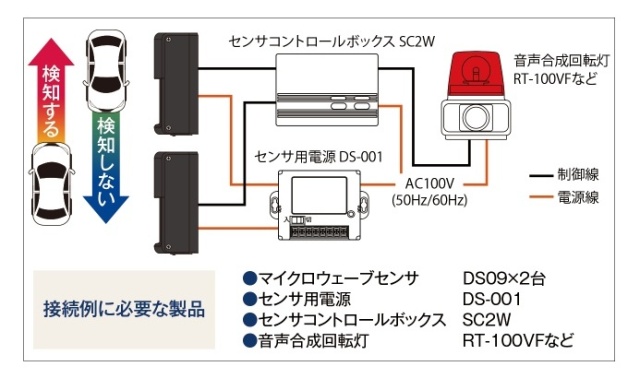

■出庫車両のみ検知例
DS09センサ2台使用で、出庫時の車両のみ検知が可能になります。

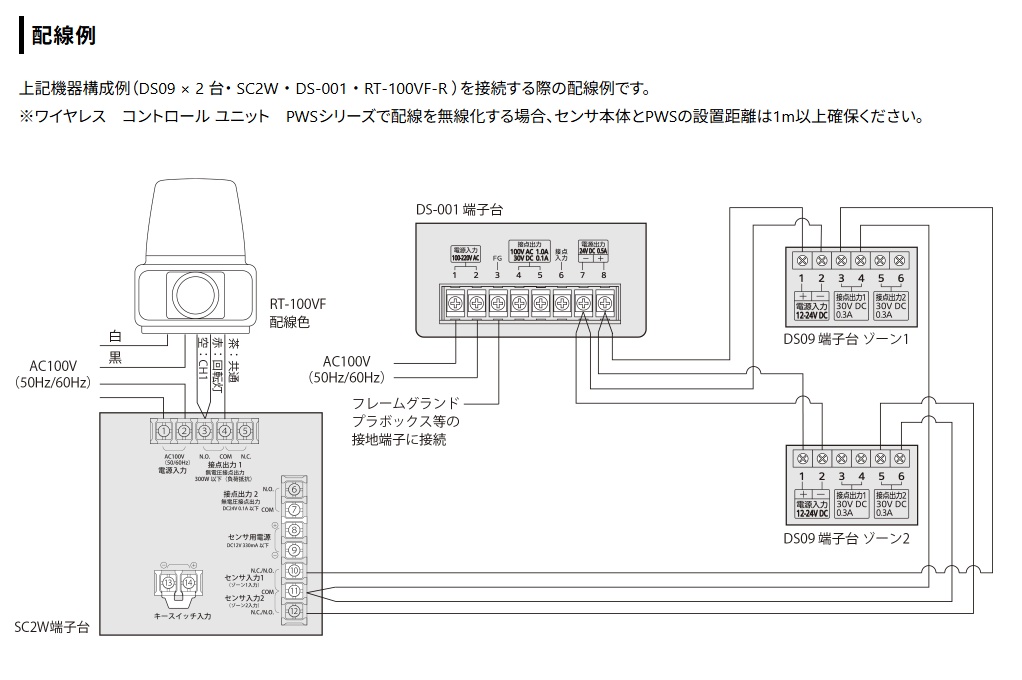

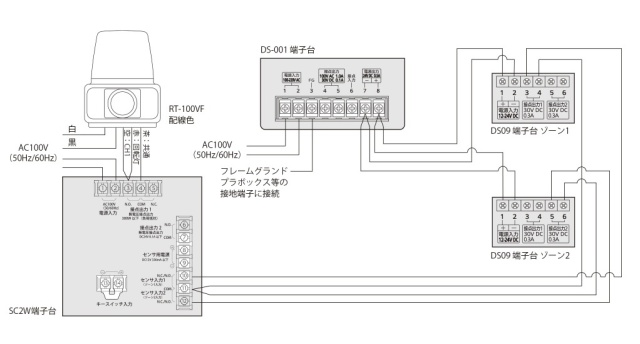

■配線例
出庫のみ検知する場合（センサを2台）の配線例です。
※セットの回転灯はRFT-100になります。
こちらから配線例の拡大図をご確認いただけます。
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【センサコントロールボックス SC2W】
【特長】
●セット品のマイクロウェーブセンサDS09との組合せで車両検知が可能です。
【仕様】
●定格電圧：AC100V ±10% 50/60HZ
●消費電流：17W
●警戒ゾーン数：2ゾーン
●センサ用電源出力：DC12V 300mA以下（出力負荷兼用）
●出力
接点出力1(1c)：無電圧出力 AC100V 3A（抵抗負荷）
接点出力2(1a)：無電圧出力 DC24V 0.1A以下（抵抗負荷）
※各入力（ゾーン1・2）それぞれに対して、個別に出力の設定が可能です。
●出力時間：約2秒から約5分可変
●入力：ゾーン1、N.C./N.O. 切り替入力×1・ゾーン2、N.C./N.O. 切り替入力×1
●使用温度範囲：－10℃～＋40℃
●設置場所：屋内の壁面
●質量：0.95kg
※屋内専用ですので、屋外に設置される場合はボックスなどに納めてください。
【寸法図】

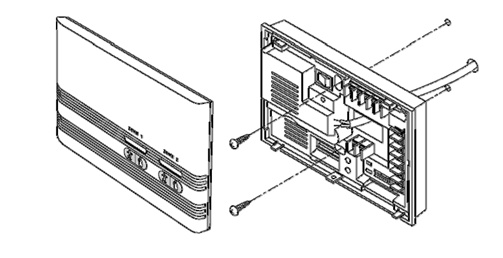

【取付け例】
【端子配列】
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【センサセット専用電源 DS-001】
【製品仕様】
●定格電圧：AC100～220V
●使用周囲温度：-20～+55℃（氷結・結露なきこと）
●使用周囲湿度：90%RH以下（氷結・結露なきこと）
●取付場所：屋内
●取付方法：壁面取付け

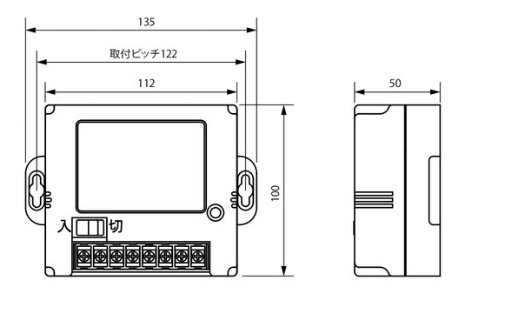

■寸法図
【電子音内臓LED回転灯 RFT-100A AC100V】
～特徴～
●音量は最大90dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。
●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
●音と回転灯の同時作動、または回転灯単独動作の使いわけができます。
●約10dBの減音機能付きで、タイマー等と組み合わせて夜間の減音等も可能です。
●テストスイッチで設置時の設定作業が楽になりました。
【製品仕様】
●カラー…黄
●定格電圧：AC100V
●電圧許容範囲：AC90V～110V
●消費電力：13W
●閃光数：115回/分
●音圧レベル：最大90dB(at 1m)ボリューム調整可能
●減音機能：-10dB±2dB
●使用温度範囲：-10℃～+50℃（湿度85%以下）
●再生可能音色数：ビット入力8、バイナリ入力32
●取付場所：屋内/屋外
●保護構造：IP54（正方向取付のみ）
●質量：1.2Kg
【音色】
■最大90dB、音量調整可能
※音圧参考表
■寸法図
こちらから寸法の拡大図をご確認いただけます。
実際の音色はこちらのメーカーサイトよりご確認いただけます。Aタイプをご確認ください。また、説明書もご確認いただけます。
【音声合成内臓LED回転灯 RFV-100F AC100V】
※メッセージ2種類登録済み。
1.車が出ます。ご注意ください。2.車が出入りします。ご注意ください。
～特徴～
●音量は最大95dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。
●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
●音と回転灯の同時作動、または回転灯単独動作の使いわけができます。
●約15dBの減音機能付きで、タイマー等と組み合わせて夜間の減音等も可能です。
●テストスイッチで設置時の設定作業が楽になりました。
【製品仕様】
●カラー…黄
●定格電圧：AC100V
●電圧許容範囲：AC90V～110V
●消費電力：16W
●閃光数：115回/分
●音圧レベル：最大95dB(at 1m)ボリューム調整可能
●減音機能：-20dB±2dB
●使用温度範囲：-10℃～+50℃（湿度85%以下）
●再生チャンネル：ビット入力4、バイナリ入力15
●取付場所：屋内/屋外
●保護構造：IP54（正方向取付のみ）
●質量：1.2Kg
■登録済みメッセージ
CH1：車が出ます。ご注意ください。
CH2：車が出入りします。ご注意ください
■最大95dB、音量調整可能
※音圧参考表
■寸法図
こちらから寸法の拡大図をご確認いただけます。
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【配線、設置方法に関するお問い合わせについて】
セット商品は全てパトライト社製となりますので、
パトライト社の技術相談窓口へまとめてお問い合わせいただけます。
フリーダイヤル 0120-497-090
センサDS09、コントロールボックスSC2W、電源DS-001、回転灯RFT-100A（電子音）or RFV-100F（音声合成）の
設置についてとお伝えください。※こちらのセットの設置工事は承っておりません。
納期：通常3営業日～4営業日で出荷致します。
※メーカー在庫切れ等で、上記日程内での出荷が行えない場合は、ご注文後1営業日～2営業日以内にご連絡させていただきます。
