出庫車両に気づきやすいよう「出庫注意灯（回転灯）」を点灯させる、駐車場用センサーパトライトセットです。
パトライト製のビームセンサー（FE20A）、コントロールボックス（SC2W）、電子音付き回転灯（RFT-100A）を組み合わせ、簡単に出庫検知・警報を構築できます。
センサは出入口幅20mまで対応しています。受光器、投光器の両側に電源の配線が必要になります。
機種選定や仕様確認など、ご購入前のご相談を承っております
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします

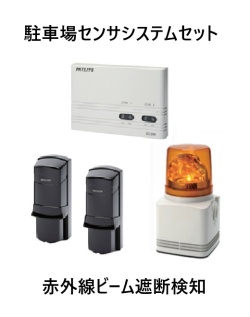

【セット構成：駐車場出庫注意灯システム】
●検知センサ：ビームセンサー（光電センサー）FE20A ×1組
※出庫時のみ検知を行う場合は、FE20Aセンサが2組必要になります。(+34,110円)
●制御ユニット：コントロールボックス SC2W ×1台
●警告灯：電子音付きLED回転灯 RFT-100A（黄）×1台
※音声合成LED回転灯 RFV-100F 黄の選択も可能です。(+7,130円)
このセットは、赤外線ビームによる車両検知から警報（回転灯）作動までを簡単に構築できるシステムです。
工場、店舗、マンションの出入口、駐車場などでの事故防止・注意喚起に広く使われています。
センサの追加や回転灯の切り替えも可能なため、現場に合わせた柔軟な構成が可能です。

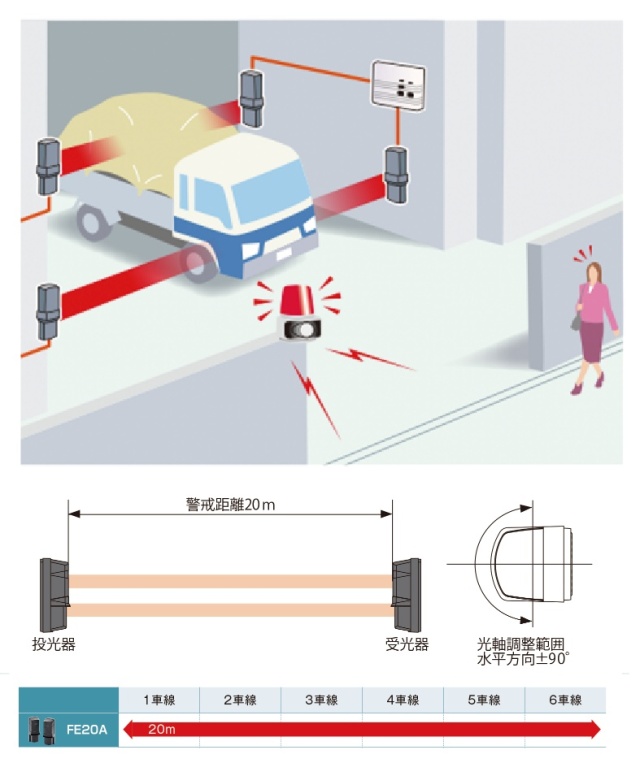

【センサーシステム概要】
●ビームセンサー（光電センサー）
●構成タイプ：出入口幅20m以内、両側設置型
片側に投光器、片側に受光器を設置し、両側に配線が必要になります。
●設置場所：ポール・壁面取付け
●設置の高さ：0.7m～1.0m
【ビームセンサFE20A】
【特長】
●屋内外対応、検知距離約20m
●2セットの使用で、出庫車両のみの検知が可能
●虫や落ち葉などの影響をなくす2段ビーム同時遮断方式を採用
●壁面取付のほか、ポール取り付けにも対応
【仕様】
●警戒距離：屋外20m
●検知方式：赤外線ビーム遮断検知（2段ビーム）
●遮光時間：50/100/250/500mes
●定格電圧：DC10.5～28V
●消費電流：38mA(最大)
●警報保持時間：2秒±1秒
●警報出力：N.C.(b)接点（警報時…開）、無電圧出力（接点容量：DC28V,0.2A)
●使用場所：屋外/屋内
●使用温度範囲：-25℃～+60℃（湿度95%以下）
●光軸調整範囲：水平方向±90°、垂直方向±5°
●質量：0.65kg
※投光器と受光器の双方に配線が必要な機種です。
【寸法図】

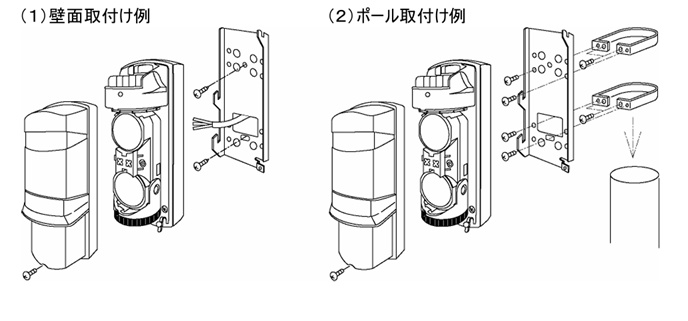

【取付け例】

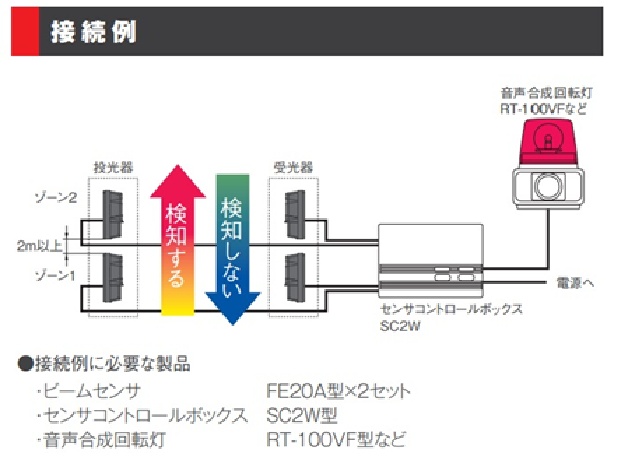

【出庫車両のみ検知例】
FE20Aセンサ2組使用で、出庫時の車両のみ検知が可能になります。
※ゾーン1とゾーン2の間は2m以上話す必要があります。ご注意ください。
上記配線例は、こちらより拡大して確認可能です。
※セットの回転灯は、RFT-100AY or RFV-100Fとなり、信号線動作タイプです。
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【センサコントロールボックス SC2W】
【特長】
●セット品のビームセンサFE20Aとの組合せで車両検知が可能です。
【仕様】
●定格電圧：AC100V ±10% 50/60HZ
●消費電流：17W
●警戒ゾーン数：2ゾーン
●センサ用電源出力：DC12V 300mA以下（出力負荷兼用）
●出力
接点出力1(1c)：無電圧出力 AC100V 3A（抵抗負荷）
接点出力2(1a)：無電圧出力 DC24V 0.1A以下（抵抗負荷）
※各入力（ゾーン1・2）それぞれに対して、個別に出力の設定が可能です。
●出力時間：約2秒から約5分可変
●入力：ゾーン1、N.C./N.O. 切り替入力×1・ゾーン2、N.C./N.O. 切り替入力×1
●使用温度範囲：－10℃～＋40℃
●設置場所：屋内の壁面
●質量：0.95kg
※屋内専用ですので、屋外に設置される場合はボックスなどに納めてください。
【寸法図】
【取付け例】
【端子配列】
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【電子音内臓LED回転灯 RFT-100A AC100V】
～特徴～
●音量は最大90dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。
●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
●音と回転灯の同時作動、または回転灯単独動作の使いわけができます。
●約10dBの減音機能付きで、タイマー等と組み合わせて夜間の減音等も可能です。
●テストスイッチで設置時の設定作業が楽になりました。
【製品仕様】
●カラー…黄
●定格電圧：AC100V
●電圧許容範囲：AC90V～110V
●消費電力：13W
●閃光数：115回/分
●音圧レベル：最大90dB(at 1m)ボリューム調整可能
●減音機能：-10dB±2dB
●使用温度範囲：-10℃～+50℃（湿度85%以下）
●再生可能音色数：ビット入力8、バイナリ入力32
●取付場所：屋内/屋外
●保護構造：IP54（正方向取付のみ）
●質量：1.2Kg
【音色】
■最大90dB、音量調整可能
※音圧参考表
■寸法図
こちらから寸法の拡大図をご確認いただけます。
実際の音色はこちらのメーカーサイトよりご確認いただけます。Aタイプをご確認ください。また、説明書もご確認いただけます。
【音声合成内臓LED回転灯 RFV-100F AC100V】
※メッセージ2種類登録済み。
1.車が出ます。ご注意ください。2.車が出入りします。ご注意ください。
～特徴～
●音量は最大95dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。
●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。
●音と回転灯の同時作動、または回転灯単独動作の使いわけができます。
●約15dBの減音機能付きで、タイマー等と組み合わせて夜間の減音等も可能です。
●テストスイッチで設置時の設定作業が楽になりました。
【製品仕様】
●カラー…黄
●定格電圧：AC100V
●電圧許容範囲：AC90V～110V
●消費電力：16W
●閃光数：115回/分
●音圧レベル：最大95dB(at 1m)ボリューム調整可能
●減音機能：-20dB±2dB
●使用温度範囲：-10℃～+50℃（湿度85%以下）
●再生チャンネル：ビット入力4、バイナリ入力15
●取付場所：屋内/屋外
●保護構造：IP54（正方向取付のみ）
●質量：1.2Kg
■登録済みメッセージ
CH1：車が出ます。ご注意ください。
CH2：車が出入りします。ご注意ください
■最大95dB、音量調整可能
※音圧参考表
■寸法図
こちらから寸法の拡大図をご確認いただけます。
配線方法など、詳細確認されたい場合は、こちらのメーカーページより説明書をご確認いただけます。
【配線、設置方法に関するお問い合わせについて】
セット商品は全てパトライト社製となりますので、
パトライト社の技術相談窓口へまとめてお問い合わせいただけます。
フリーダイヤル 0120-497-090
センサFE20A、コントロールボックスSC2W、回転灯RFT-100A（電子音）or RFV-100F（音声合成）の
設置についてとお伝えください。※こちらのセットの設置工事は承っておりません。
納期：通常3営業日～4営業日で出荷致します。
※メーカー在庫切れ等で、上記日程内での出荷が行えない場合は、ご注文後1営業日～2営業日以内にご連絡させていただきます。
