AZF-M1LBは、全長550mm・高さ約101mm・3.5kg以下。車両上部の高さや重量を抑えながら、LEDのフラッシュ光で周囲へ知らせます。
DC12V／DC24V兼用・M8ボルト固定・黄／青／緑から選択
旧機種ごとの買い替え案内を見る
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
納期：3営業日出荷
※在庫状況により上記納期で出荷できない場合、ご注文後1営業日以内にご連絡いたします。
生産終了機種からの買い替え案内
旧機種が故障し、同じ型番が見つからない場合は、まずお使いの本体に記載された型式をご確認ください。パトライトの生産終了機種一覧では、下記の系列の後継機種としてAZF型が案内されています。
| HZF型 | 当店掲載の旧機種例： HZF-12-B／HZF-24-B 買い替え候補：AZF-M1LB |
|---|---|
| HZF-H型 | 当店掲載の旧機種例： HZF-12HB／HZF-24HB 買い替え候補：AZF-M1LB |
| HZF-L型 | 当店掲載の旧機種例： HZF-24LB 買い替え候補：AZF-M1LB |
| HZF-X型 | 当店掲載の旧機種例： HZF-12XB／HZF-24XB 買い替え候補：AZF-M1LB |
表の旧機種例は色記号を省略しています。末尾のYは黄、Bは青、Gは緑です。本ページでは黄・青・緑を販売しています。
後継機種でも、取付寸法・配線・発光方式などは異なります。既存の取付穴や配線をそのまま使えることを示すものではありません。下の寸法・配線をご確認ください。
買い替え時に確認する4つのポイント
| 電源 | DC12V・DC24Vのどちらにも対応。 車両の電源電圧に合わせて接続します。AC100V用ではありません。 |
|---|---|
| 取付 | M8ボルト4本で固定するタイプ。 取付ピッチは380×80mm。取付場所の広さと既存の穴位置を寸法図で照合できます。 |
| 配線 | 電源へ配線して使用します。 黄線が電源＋、黒線がアース－。灰線は減光用です。旧機種の線色だけで接続先を判断しないでください。 |
| 発光・色 | LEDのトリプルフラッシュ交互点滅。 回転する電球式からの交換では光り方が変わります。黄・青・緑は各単色の別仕様です。 |
高さ・重さを抑え、LEDの光で知らせる
メーカー比較では、従来HZF型の約197mmから最大96mm低くなっています。交換後の車両全高を検討するときにも、寸法が分かりやすい設計です。
メーカー比較では、従来HZF-L型の5.6kg以下に対し最大2.1kgの軽量化。光源はLEDです。回転式の旧機種から交換する場合は、回転光からフラッシュ光へ変わります。
明るさを抑えたいときは、減光入力への配線で切り替えられます。新しい光り方は、下のメーカー動画でご確認いただけます。
メーカー動画でフラッシュの光り方を確認
写真では分かりにくい点滅の様子を、ページ内でご覧いただけます。
色を選んでご注文いただけます
黄・青・緑から、車両の用途に合う色をお選びください。色が切り替わる多色タイプではありません。

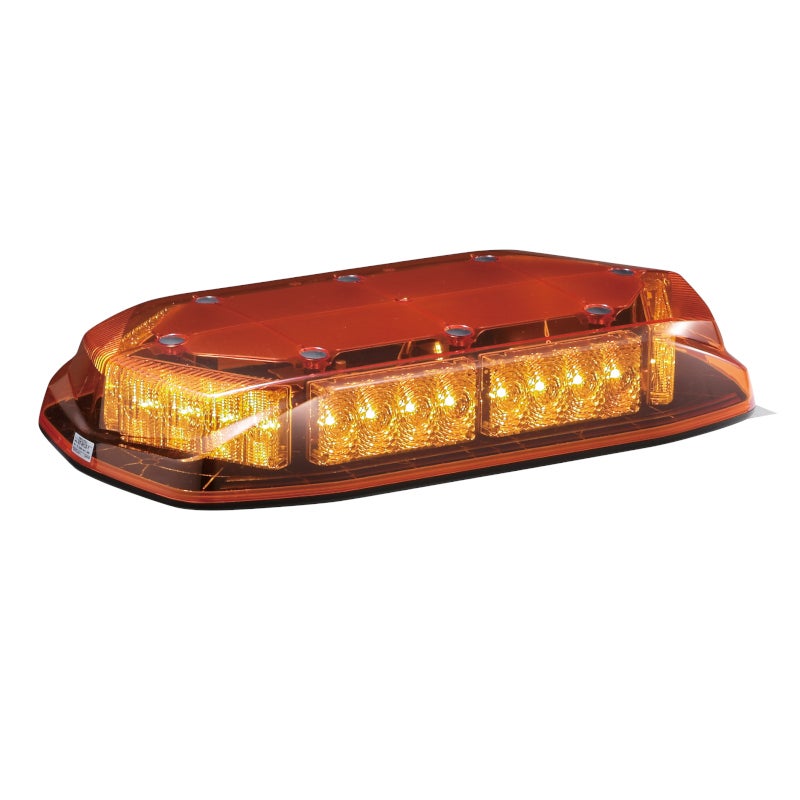

| 黄 | 74,980円（税込） AZF-M1LB-Y |
|---|---|

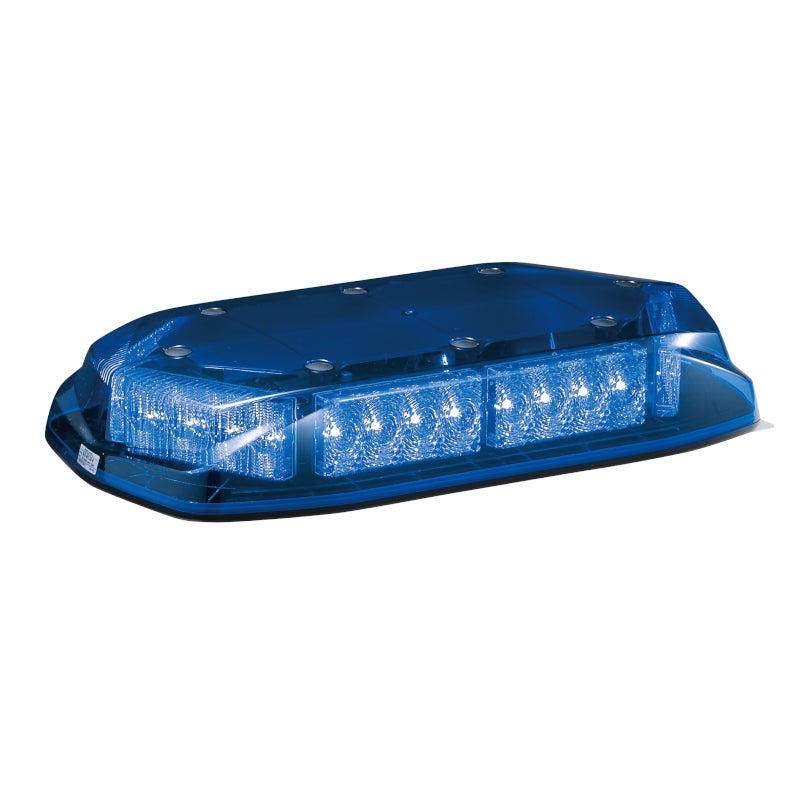

| 青 | 74,980円（税込） AZF-M1LB-B |

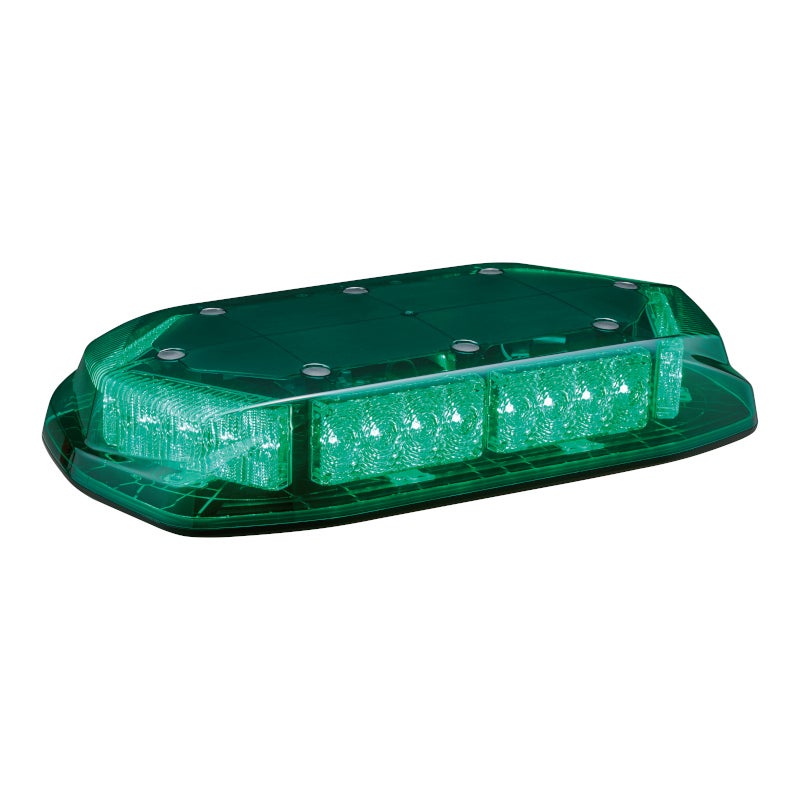

| 緑 | 79,980円（税込） AZF-M1LB-G／基本価格に＋5,000円 |
黄
青
緑公道で使用する車両への装備は、車両区分・用途・色により条件が異なります。色の変更や新たな装備は、所管の運輸支局・警察署などへご確認ください。
取付寸法と配線

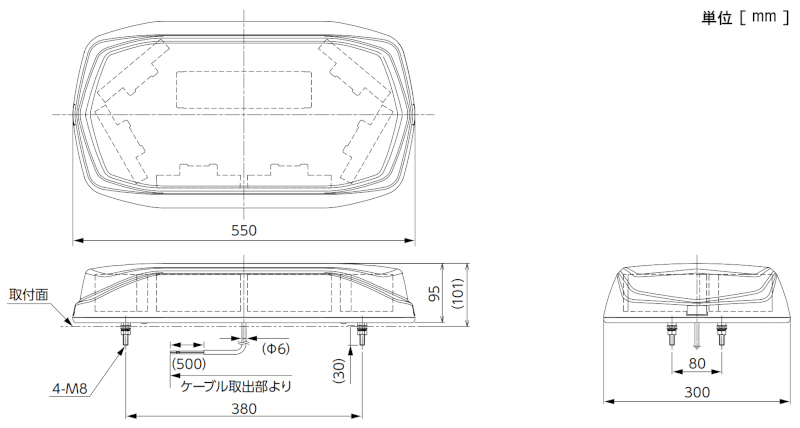

本体は幅550×奥行300×高さ約101mm。正方向に取り付け、M8ボルト4本で固定します。取付ピッチは380×80mm、ケーブル長は本体取出部から約500mmです。
寸法図は押すと拡大できます。取付位置・既存穴の流用可否は、この図面と車両側の寸法を照合してください。

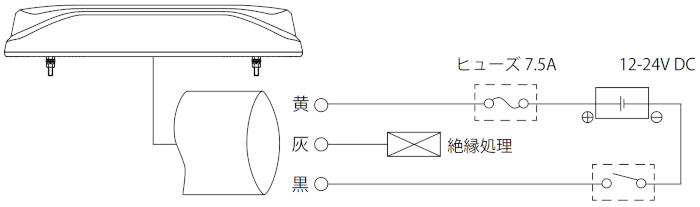

基本配線例（減光機能を使わない場合）
| 黄線 | 電源入力＋ |
|---|---|
| 黒線 | アース－ |
| 灰線 | 減光入力＋。使用しない場合は絶縁処理。 |
黄線・黒線で動作させた状態で、灰線に電源電圧を加えている間は減光動作になります。電源を切って配線し、メーカー指定のヒューズ・容量に合うスイッチ等を使用してください。詳しい施工条件はメーカー資料をご確認ください。
製品仕様
| メーカー | パトライト |
|---|---|
| 型式 | AZF-M1LB |
| LED色・表示 | 黄（Y）・青（B）・緑（G） LED／トリプルフラッシュ交互点滅 |
| 定格電圧 | DC12V／DC24V |
| 電圧許容範囲 | DC9.5V～DC30V |
| 定格消費電流 | 黄・青・緑共通 DC12V：標準2.0A／最大6.2A DC24V：標準1.0A／最大3.0A |
| 定格消費電力 | 標準24W（黄・青・緑） |
| 正面光度 | 黄：2,000cd以上 青・緑：500cd以上 いずれもグローブ透過後 |
| 点滅回数 | 400±20回／分 |
| 減光機能 | あり（配線による切替） |
| 取付 | 正方向／M8ボルト4本／取付ピッチ380×80mm |
| 耐振動性 | 45m/s?（正方向） |
| 耐水性 | JIS D 0203-1994 S1 |
| 使用周囲温度 | －30℃～＋75℃ |
| 寸法 | 幅550×奥行300×高さ約101mm |
| 質量 | 3.5kg以下（ケーブルを含む） |
| 付属品 | 平座金8S：8個／ばね座金8S：4個／六角ナットM8：4個 |
