買い替え・後継機種のご案内
HZF-24XB-Gは生産終了しました。
買い替えには、後継機種をご確認ください。
後継機種 AZF-M1LB
LEDフラッシュ式・DC12V／DC24V兼用
AZF-M1LBの詳細を見る ›価格・納期・色・取付条件をご確認いただけます
キセノンフラッシュ式からLEDフラッシュ式への買い替えです。取付・配線・発光パターンなどの違いは、リンク先でご確認ください。 トレーラー・トラクタへの取付条件もご確認ください。
旧製品 HZF-24XB-Gの説明・参考情報
以下の説明・表示価格は、生産終了品 HZF-24XB-Gの参考情報です。
車長、車幅のある大型トレーラ・トラクタを追突・接触事故から守ります。
機種選定や仕様確認など、ご購入前のご相談を承っております
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
HZF-24XB-Gは生産終了品です。以下の仕様・資料は旧製品の参考情報として掲載しています。
HZF-XB仕様書PDF HZF-XB寸法図PDF 製品仕様 製品特徴

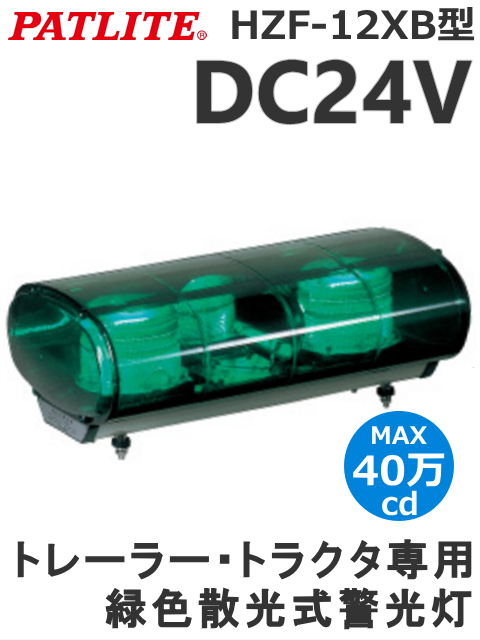

■キセノン放電管を2灯を搭載した散光式警光灯 ●道路運送車両の保安基準緩和対象品(幅3ｍを超えるトレーラーを牽引するトラクタに取付けることができます。)
●コンパクトなキセノン灯タイプ。
保安基準の緩和認定を申請することができる自動車
?幅が3メートル以上のトレーラまたは連結全長が16.5メートルを超えるトレーラをけん引するトラクタであって、当該トレーラをけん引する場合のみに使用する緑色の点滅する灯火（車体の上部の見やすい位置に2個（発光部の数）以下とする。）を備えるもの
?上記の前後を誘導する自動車であって、誘導中のみに使用する緑色の点滅する灯火を1個（複数照明部を有し、構造上一体となっているものを含む。）備えるもの
| 機種名 | HZF-12XB DC12V | HZF-24XB 本製品 | ||
|---|---|---|---|---|
| 適用 | キセノン散光式警告灯 | |||
| 定格電圧 | DC12V | DC24V | ||
| 使用電圧範囲 | DC9.5～15V | DC20～30V | ||
| 定格消費電流 | 2.8±1Ａ（定格電圧時） | 1.4±1Ａ（定格電圧時） | ||
| 閃光数 |
130±.35回／分 （トリプルフラッシュ、定格電圧時） 点滅回数可変機能付 全光時 130回／分×3（トリプル発光） ：390回／分 減光時 130回／分×2（ダブル発光） ：260回／分 |
|||
| 光源 | キセノン放電管 | |||
| 発光方式 |
フレネルレンズ全方向発光式 2灯 （トリプルフラッシュ） |
|||
| 使用温度範囲 | -30℃～75℃ | |||
| 取付方法 | 正立 | |||
| 耐水性 | JIS D 0203-1944 S1 | |||
| 耐振動性 | 45ｍ/S2 JIS D 1601-1995 | |||
| 最高光度 | 400000ｃｄ | |||
| 外観寸法 | 別途図面による | |||
| 質量 | 約5.4ｋｇ | |||
| 備考 |
※本製品は道路運送車輌の保安基準 ［乗用車の外部突起に係る協定規則（第 26 号）］に適合しております。 |
|||
