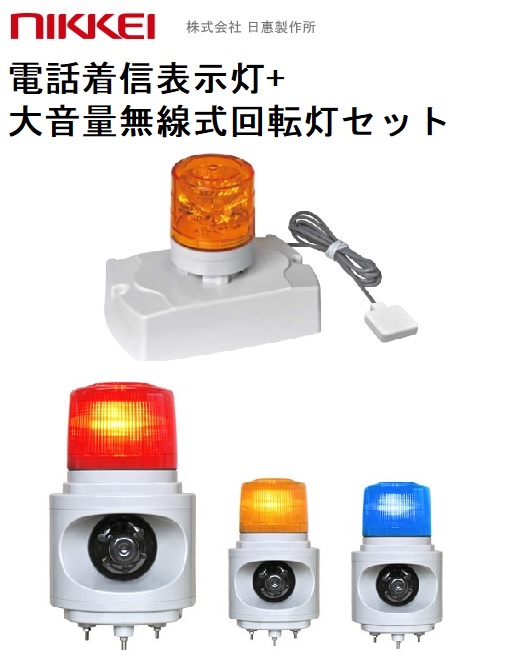

電話の着信を表示灯でお知らせ、聞きづらい、聞こえない時に目視で確認し、
更に105dB（自動車クラクションより多少落ちる程度）の大音量でお知らせ。
受注生産品通常2～3週間程度
※納期のご連絡はご注文後、又はお問い合わせ後、1営業日以内に連絡しております。
お急ぎの際は、ぜひご連絡ください。TEL045-833-8270 株式会社KCI
～特徴～
●電話の呼出音を検知し、LED発光でお知らせする表示灯。
親機から子機に無線で信号を送り、電話機から離れた場所にも知らることが可能。
●設置は簡単で電気工事不要
ピックアップセンサーを呼出音スピーカー部に貼りつけ、ACアダプタをコンセントに差すだけの簡単設置です。
子機もAC100Vコンセントプラグ付きです。<
br> ●感度調整が可能な調整ボリューム付きで幅広い環境に対応
～使用環境例～
●電話の着信音が聞こえにくく気付き辛い場所
・騒音が激しい工場内や現場事務所
・大きな道路に面したガソリンスタンド等
●耳がご不自由な方も「光の点滅」を目視することで電話の着信を確認可能。
■親機の仕様
●表示灯色：黄色
●定格電圧：AC100V±10％(50/60Hz)
●動作時出力：無線出力
●機能：着信時、表示灯点滅と無線器で送信
●使用温度：-10℃～50℃
●使用場所：屋内用
●消費電力：0.4W
●質量：0.3ｋｇ
※受話器を取ってから、約3秒間は表示（点滅）します。
※欧州RoHS指令対応品です。
■同梱品
１.取扱説明書
２.本体 １個
３.ケーブルフック ３個
４.ピックアップ部両面テープ（予備） １枚
５.ACアダプタ １個
～基本システム～
●電話機の呼出し音等を検知し、表示（点滅）でお知らせします。
受話器を取ってから３秒間は表示（点滅）し続けます。
音だけを検知するため、音の鳴らない機器、電話機本体ではなく受話器から音の鳴る機器、
400Hz以下の音で鳴る機器、ピックアップ（センサー）を取付けできない機器等には使用できません。
～取付方法～
付属のACアダプタにてAC100V用コンセントから電源を取り、ピックアップを電話機の呼出し音の鳴る部分に両面テープで固定して使用します。
※配線の処理は、付属のケーブルフック等を使用して行ってください。
※ピックアップを固定する両面テープは、予備を１枚同梱しています。
【ピックアップ部の固定】
付属のACアダプタのジャックを本体の電源端子に接続し、100Vコンセントから電源を供給します。
ピックアップを電話機の呼出し音が鳴るスピーカー部に当て、試験的に電話機を鳴らして、表示（点滅）動作を行うことを確認します。ピックアップの両面テープの保護紙を外し貼り付けます。
【本体部の固定】
本体の設置は、各ケーブルが届く範囲で表示動作を視認できる位置を確認した上で、振動や衝撃の生じない安定した場所に行ってください。
固定する場合は、市販の両面テープを本体底面に貼ってください。
正方向・横方向・逆方向に取り付けることが可能ですが、電源線の抜けには十分ご注意ください。
また両面テープが劣化により剥がれてしまう可能性も考慮して設置を行ってください。
～センサの感度調整～
出荷時の設定は、「強（感度が強い）」の状態になっています。
「強」の状態では、小さな音や電話機周辺の音でも反応することがありますので、ご使用になる環境に合わせた調整を行ってください。
調整は、マイナスドライバー等をツマミの切り欠き部に差し込んで回してください。
※電源投入後、2秒経過すると検知を開始します。
■感度調整ボリュームの合わせ方について
1.最初に「弱」に向けていっぱいまで回します。
2.電話機を鳴らした状態で、ゆっくり「強」に向けて回していきます。
3.表示（点滅）動作が開始した位置で止めます。
※「強」→「弱」に向けて調整を行うと、「弱」→「強」に向けて調整するときに比 べて、感度が強めに調整されますので、ご注意ください。
■注意
・スピーカー部と呼出し音の鳴る部分が異なる電話機がありますので、位置を必ず確認してください。
・外線音と内線音が別々のスピーカーから鳴る電話機の場合、どちらかし か検知することができなくなりますので、ご注意ください。
・曲面に取り付けた場合、検知がされにくくなることがあります。
| カタログ1 | カタログ2 | 取扱説明書 |
■子機（大音量回転灯）の特徴
この動画の機種は無線仕様ではありませんが、点灯と警報音の確認にご利用ください。
■電源：AC100V（コンセントプラグ付き）
■回転灯色：赤、黄、青
■回転：150回/分
■最大出力：10W
■消費電力：19.0W
■音圧レベル：最大105dB
■質量：1.6kg
■寸法図
寸法図の詳細はこちらよりご確認ください。
■メッセージの選択
下記メッセージライブラリからご希望のメッセージを選定し、
ご注文時に「その他、ご要望等」の欄に記載してください。
メッセージライブラリ
記載例
[一般例]
・si07（侵入者を検知しました。警報装置が作動します。）
[メッセージを組み合わせる場合]
・ka44（関係者以外は立入禁止です）su13（速やかに）ta40（退去してください）
[警告音のみの場合]
・c18（ブザー音4）
警告音はこちらからご視聴いただけます。
※ご希望のメッセージがうまく探せない場合は、
ご注文時に、ご希望のメッセージ文章を「その他、ご要望等」欄に記載してください。
当店にて類似するメッセージをライブラリから探し、ご提案します。
■最大105dB（音声報知器付き回転灯最大クラス）、音量調整可能
※音圧参考表
| 子機取扱説明書 |
