生産終了・後継機種のご案内
XME-24は生産終了品です。
パトライトの後継機種SL15-M1JNをご案内します。
DC12～24V・ケーブル配線。点灯・点滅・トリプルフラッシュができる、外径150mmのLED表示灯です。
交換時にご確認ください
- 取付ボルトの位置がφ140mmからφ120mmに変わります。既存の取付穴はそのまま使えません。配線穴も含め、取付図をご確認ください。
- 配線方法・線の色が異なります。SL15の配線図に従って接続してください。
- XMEの減光機能は、SL15にはありません。
- 使用温度範囲が-30～+75℃から-20～+50℃に変わります。
詳しい仕様・価格・在庫・納期はリンク先でご確認ください。
旧製品 XME-24の説明・参考情報
以下は生産終了したXME-24の資料です。SL15-M1JNの仕様ではありません。

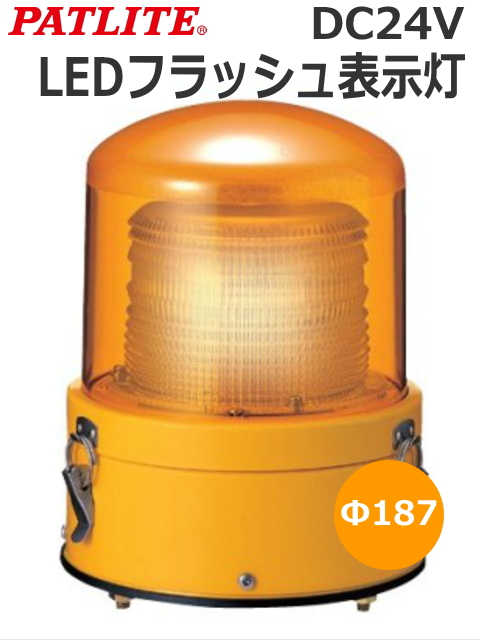

XME型 XME-24 DC24V 大型LEDフラッシュ表示灯
強烈な閃光を放つ大型LEDフラッシュ表示灯
機種選定や仕様確認など、ご購入前のご相談を承っております
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
○視認性の高いフレネルレンズで遠方からも抜群の視認性
○減光機能により夜間でも眩惑を抑えて使用可能※低圧仕様のみ
○CEマーキング適合
| メーカー名 | パトライト |
|---|---|
| 名称 | 大型ＬＥＤフラッシュ表示灯XME |
| 型式 | XME-24 |
| カラー | 赤、黄、青 |
| 定格電圧 | DC24V / DC12Vは>>コチラから |
| 電圧許容範囲 | DC20V～DC30V |
| 信号線電流 (定格消費電流) |
標準0.19A/最大0.23A |
| 定格消費電力 | 標準4.5W/最大5.5W |
| 使用周囲温度 | -30℃～+75℃ |
| 使用周囲湿度 | 90％RH以下、結露なきこと |
| 保存周囲温度 | -35℃～+80℃ |
| 保存周囲湿度 | 90％RH以下、結露なきこと |
| 取付場所 | 屋内/屋外 |
| 取付方向 | 正・横・逆方向(水のかかる場所では正方向のみ) |
| 保護等級 | IP23(IEC60529) |
| 環境条件 | 正方向取付時 |
| 耐振動性 | 45m/s2(4.5G) |
| 絶縁抵抗 | 電源充電部と非充電金属部間DC500Vメガにて1MΩ以上 |
| 耐電圧 | 電源充電部と非充電金属部間AC500Vの電圧にて1分間 |
| 点滅回数 | 110±10回/分（トリプルフラッシュ） |
| 光度 | 赤：76ｃｄ以上、黄：155ｃｄ以上 青：32ｃｄ以上（トリプルフラッシュ） |
| 質量(公差±10％) | 1.8kg |
| 外形寸法 | 別紙外観寸法図参照 |
| 適合規格 | RoHS指令(EN 50581) EMC指令(EN55015、EN61547) FCC Part15SubpartB Class A |
| 備考 | ・CEマーキング適合 |
【動画はAC100Vのモデルです。】
※フラッシュ表示灯は他にも多数製品がございます、ご希望ご要望等がございましたらぜひご相談ください。
