生産終了・後継機種のご案内
HKM-101KAは生産終了品です。
パトライトの後継機種 RLR-M1をご案内します。
パトライト RLR-M1
DC12V／24V兼用・外径162mmのLED回転灯です。
ご希望の色からお進みください。
交換時にご確認ください
- リンク先では、HKMと同じ取付ピッチφ140mmをお選びください。外径は187mmから162mmに変わります。
- ハロゲン電球からLEDに変わり、光り方や明るさが異なります。閃光数は240回／分から105回／分に変わります。
- RLR-M1の取付方向は正・逆方向です。横向きには取り付けできません。
- 使用温度範囲は、HKMの-30～+80℃から、RLR-M1の-30～+70℃に変わります。
詳しい仕様・価格・在庫・納期はリンク先でご確認ください。
旧製品 HKM-101KAの説明・参考情報
以下は生産終了したHKM-101KAの資料です。RLR-M1の仕様ではありません。
■ 製品選定のご相談
用途や設置環境に適した機種をご案内いたします
■ 事前の仕様確認
製品仕様や適合条件について、事前に確認のうえご案内いたします
■ 専門店スタッフが対応
ご購入前の不明点について、専門店スタッフが丁寧にご案内いたします
HKMカタログPDF HKM仕様書PDF HKM説明書PDF 製品仕様 特徴 外部突起物規制 製品 種類 補修方法
| 機種名 | HKM-101KA | HKM-102KA | ||
|---|---|---|---|---|
| 定格電圧 | DC12V | DC24V | ||
| 使用電圧範囲 | DC9.5～15V | DC20～30V | ||
| 定格消費電流 | 4.7A | 2.2A | ||
| 定格消費電力 | 56W | 52.8W | ||
| 閃光数 | 240回/分 | |||
| 使用電球 |
JA12V55W Ｈ３平型端子（ハロゲン球） |
JA24V55W Ｈ３平型端子（ハロゲン球） |
||
| 使用温度範囲 | -30℃～+80℃ | |||
| 取付方向 |
屋内：正・横方向 屋外：正方向のみ |
|||
| 耐水性 | ＪＩＳ Ｄ ０２０３－１９９４ Ｓ１ 適合 | |||
| 耐振動性 |
４５ m/s2 （ ＪＩＳ Ｄ １６０１－１９９５ ４５段階 ３種／Ｂ種 に合格 ） |
|||
| 裸光度 |
１３，０００ｃｄ （ａｔ ＤＣ１２．８Ｖ） |
１４，０００ｃｄ （ａｔ ＤＣ２８．０Ｖ） |
||
| 質量 | 2.1kg | |||
| 備考 | ||||
外部突起規制は3・5・7ナンバーの乗用車が対象です。（8ナンバーでもベース車で識別）
※1・4ナンバーの商用車・二輪自動車・トラック・建機類は対象外。
※画像内の外部突起対応ゴムカバー HKM-001も生産終了品です。
HKM-KA型 製品の種類
定格電圧はDC12V（普通車など）かDC24Vの製品が有り、色は各4色あります。
■DC12V（普通車など）
・HKM-101KA-R 電圧DC12V 赤色
・HKM-101KA-Y 電圧DC12V 黄色
・HKM-101KA-B 電圧DC12V 青色
・HKM-101KA-G 電圧DC12V 緑色
■DC24V（大型車・建機など）
・HKM-102KA-R 電圧DC24V 赤色
・HKM-102KA-Y 電圧DC24V 黄色
・HKM-102KA-B 電圧DC24V 青色
・HKM-102KA-G 電圧DC24V 緑色
光源は明るく振動に強いハロゲン電球
HKM-KA型 製品の特徴

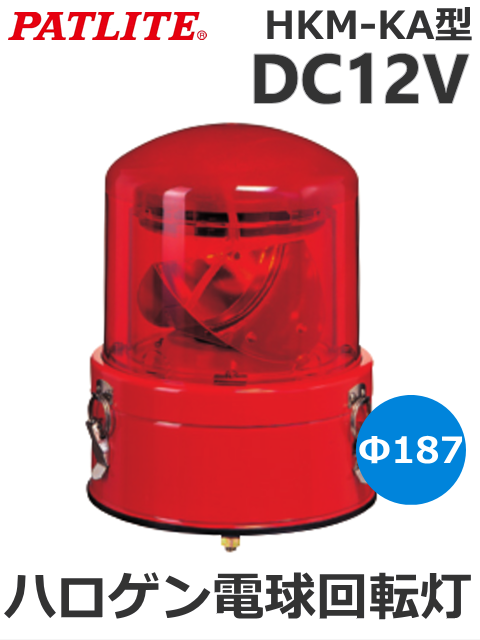

■型式：HKM-101KA-R（赤）
■定格電圧はDC12V（普通車など）色は赤、黄、青、緑の4色あります。電圧は他にDC24Vの製品があります。
■カラー･････赤 黄 緑 青
●独自開発の小型直流モータは低電流、耐低温性、長寿命の特長があります。
●電球ユニットを透明ポリカーボネート樹脂の円筒で保持するため振動に強く大型反射鏡が効率よく光を反射し回転します。
●電球は入手しやすく交換が容易なH3型ハロゲン電球を使用します。
●光源は、明るく視認性が高いハロゲン電球を使用しています。
●強耐震・耐衝撃構造。
