AGVの安全対策｜曲がり角・交差部の接触事故を防ぐAGV接近注意喚起システム
AGV（無人搬送車）を導入した工場や物流センターでは、曲がり角や交差部で
「人とAGVが鉢合わせしそうになった」
というヒヤリハットが発生することがあります。
最近のAGVには障害物検知や停止機能などの安全機能が搭載されていますが、人とAGVがお互いに見えない場所では、それだけでは十分とは言えない場合もあります。
このような現場では、AGVが見えてから避けるのではなく、AGVが見える前に作業者へ接近を知らせるという安全対策も有効です。
本記事では、AGV接近注意喚起システムの考え方や、どのような現場で有効なのか、さらに現場に合わせた設計のポイントや実際の構成例についてご紹介します。
第1章：AGVとの接触事故は「見えない場所」で起こります
AGVとの接触事故やヒヤリハットは、AGVが走行するすべての場所で発生するわけではありません。
多くは、人がAGVを確認できない場所で発生します。

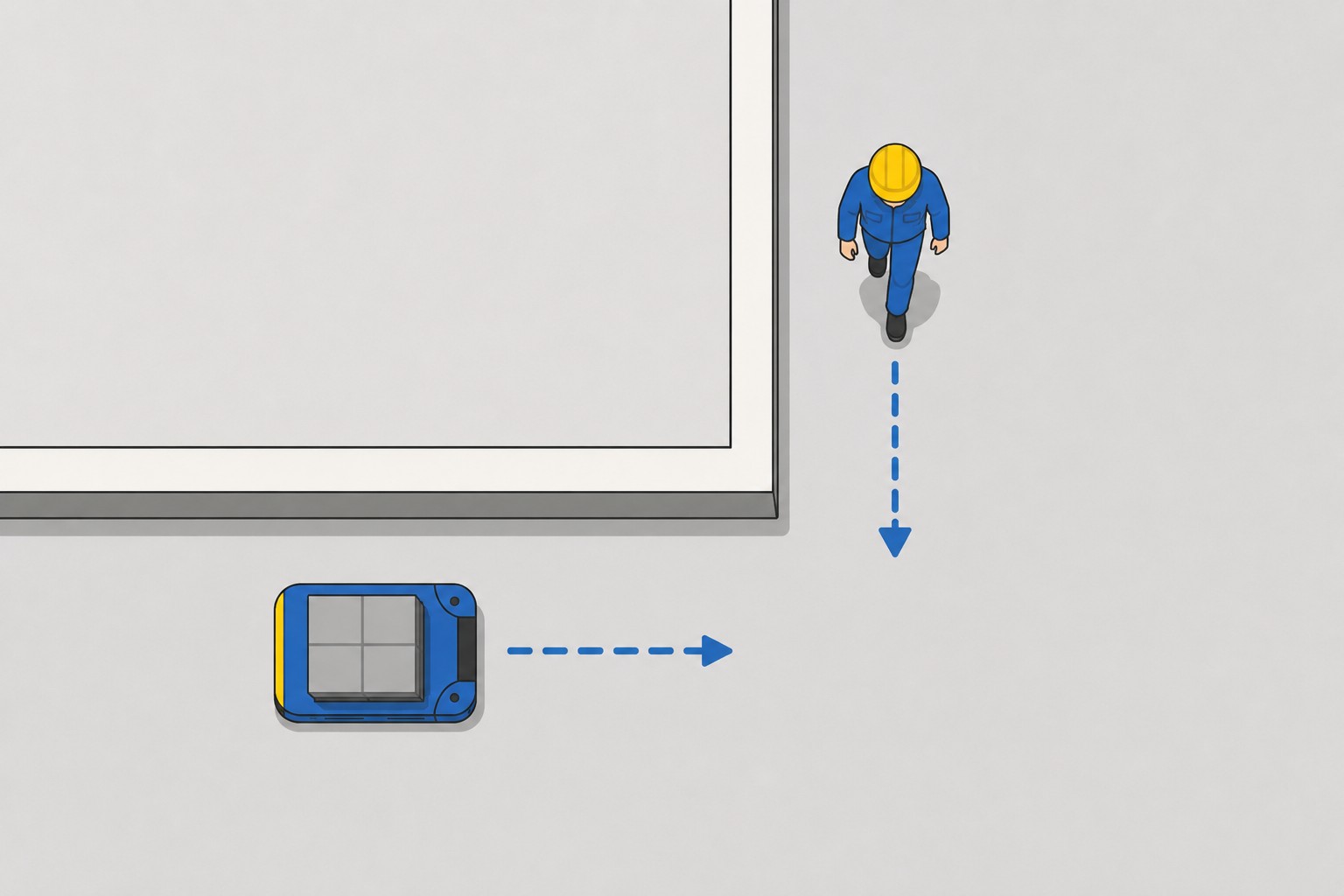

例えば、工場内の曲がり角です。
壁や設備によって人がAGVを確認できない場所では、曲がり角で初めてAGVに気付き、ヒヤリハットにつながることがあります。
事故には至らなくても、
「危なかった」
「もう少しで接触しそうだった」
「もう少しで接触しそうだった」
という経験をした現場もあるのではないでしょうか。
このような場面では、
AGV本体の安全機能によって停止できたとしても、
作業者は「AGVが近付いていた」ことに気付いていない場合があります。
問題なのは、人がAGVの接近に気付きにくい状況が生まれていることです。
第2章：「見える前に知らせる」という安全対策があります
AGVとの接触事故を防ぐ方法というと、AGVが人や障害物を検知して停止・減速する安全機能を思い浮かべる方が多いでしょう。
もちろん、このような安全機能はAGVを安全に運用するために欠かせません。
しかし、曲がり角や交差部など、人がAGVを確認できない場所では、AGVが停止することと、作業者がAGVの接近に気付くことは別の問題です。
例えば、AGVが停止したとしても、作業者は目の前で初めてAGVの存在に気付き、驚いてしまうことがあります。
そこで有効なのが、

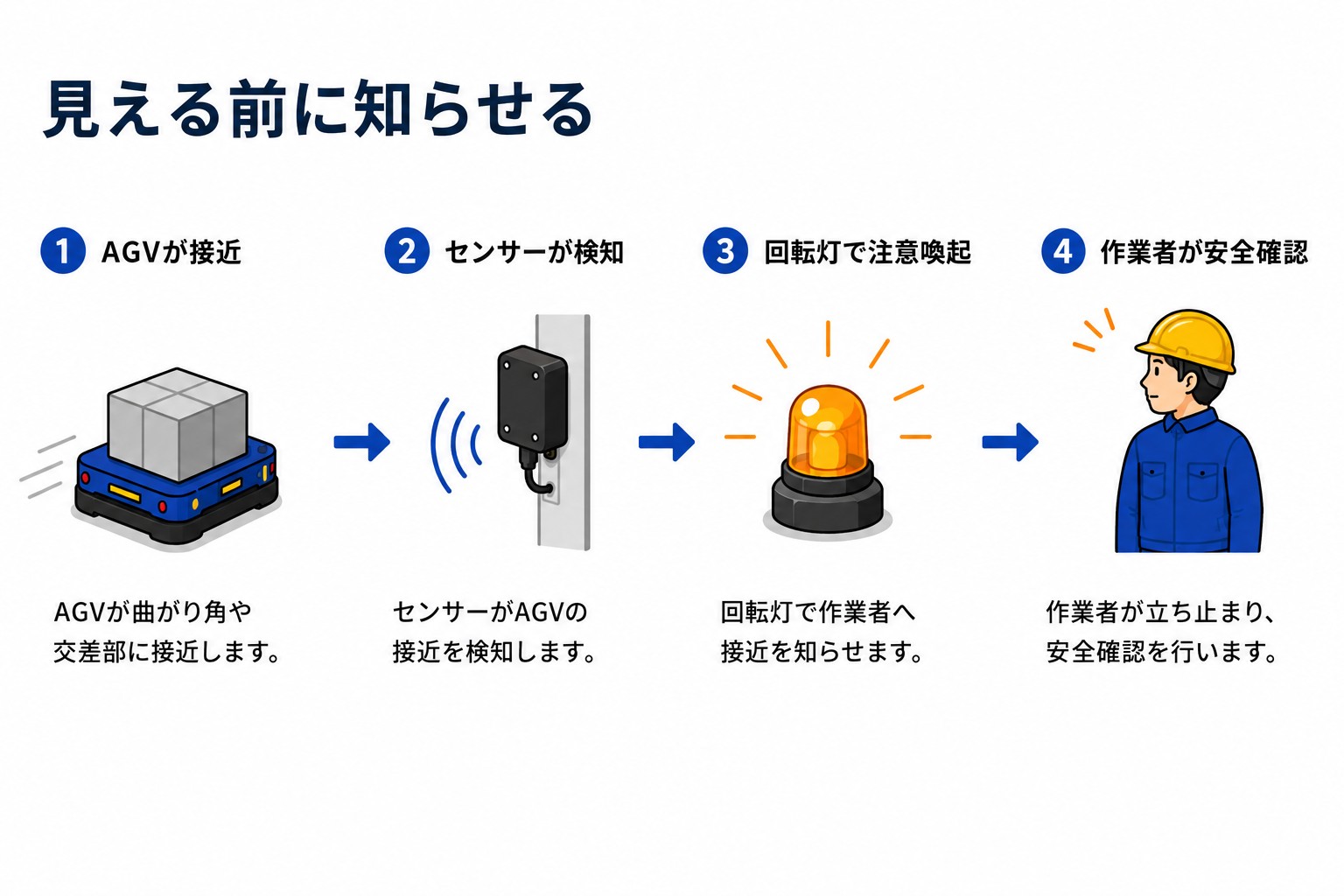

「AGVが見える前に知らせる」
という安全対策です。
例えば、AGVが曲がり角へ進入する手前で接近を検知し、反対側の回転灯や音声警報器を動作させます。
すると、作業者はAGVが見える前から接近を認識できるため、立ち止まって安全確認を行ったうえで通行できます。
つまり、AGV接近注意喚起システムは、
AGVを停止させることではなく、作業者へAGVの接近を知らせることを目的としたシステムです。
AGV本体の安全機能と役割が競合するものではなく、それぞれ目的が異なります。
そのため、人とAGVが接近するリスクが高い現場では、AGV本体の安全機能と組み合わせて運用することで、より安全な作業環境づくりにつながります。

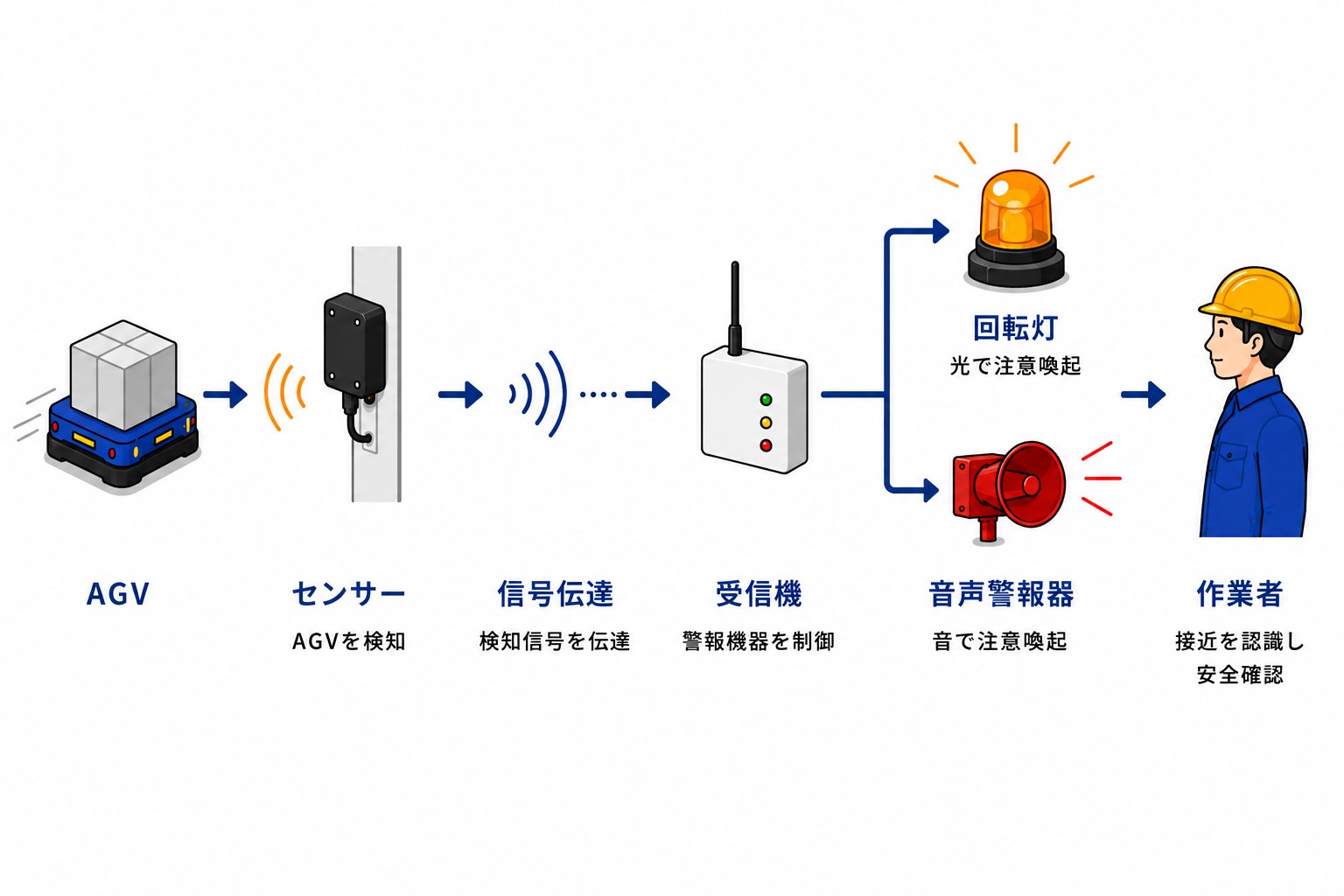

第3章：AGV接近注意喚起システムの基本構成
AGV接近注意喚起システムの仕組みは比較的シンプルです。
基本構成は次のとおりです。
このシステムは、AGVの接近を作業者へ適切なタイミングで伝え、安全確認につなげることを目的としています。
AGVが見えてから避けるのではなく、見える前に接近を知らせることで、安全確認する時間を確保できます。
また、通知方法は現場によって異なります。比較的静かな現場では回転灯だけで十分な場合もありますが、騒音が大きい工場では、音声警報器や電子サイレンを組み合わせることで、より確実な注意喚起が可能になります。
第4章：このような場所ではAGV接近注意喚起システムが有効です
AGV接近注意喚起システムは、すべての場所へ設置するものではありません。
私たちがまず確認するのは、「人がAGVを確認しにくい危険箇所があるか」です。
例えば、次のような場所では、AGV接近注意喚起システムが有効な場合があります。

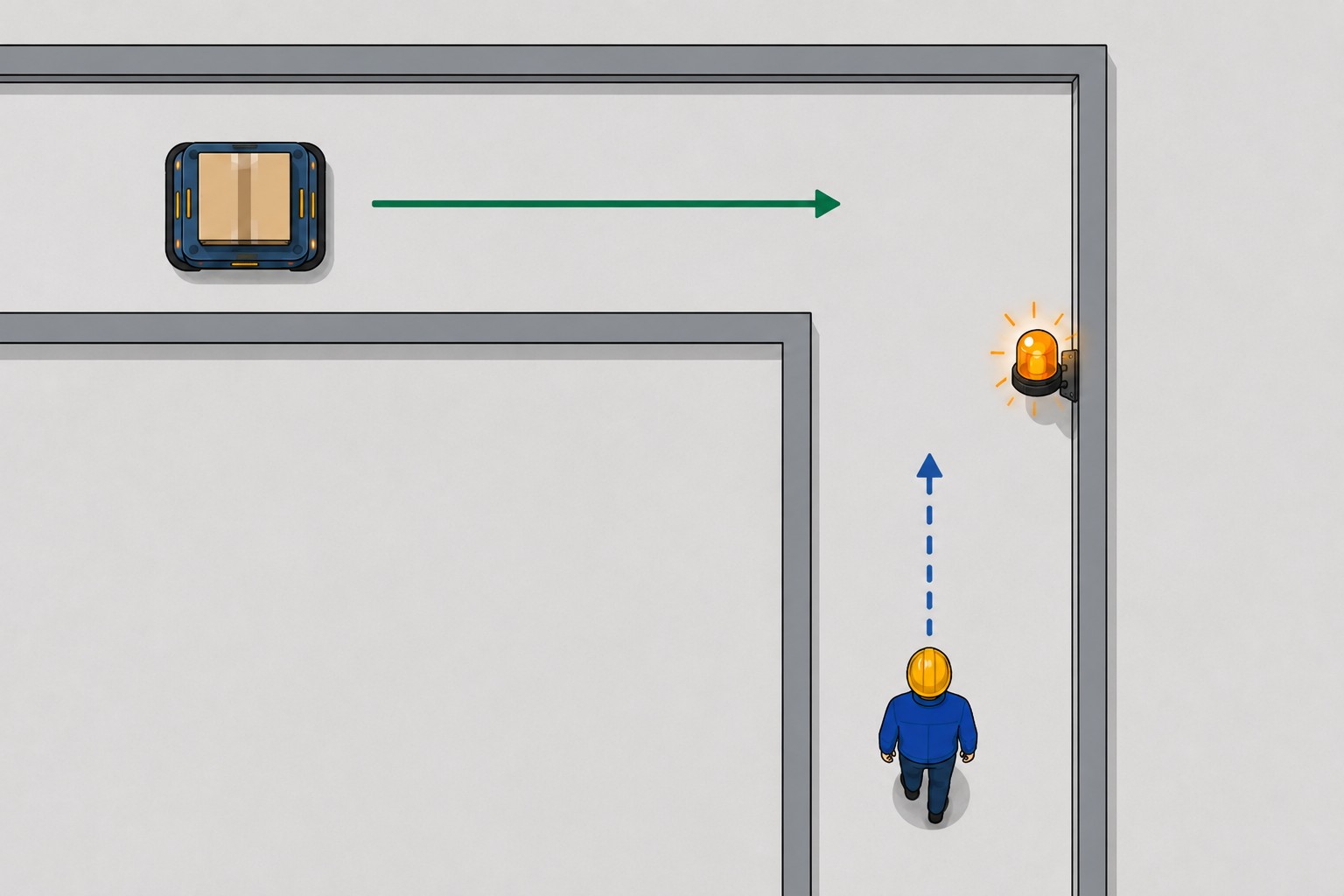

曲がり角
最も代表的なのが曲がり角です。
壁や設備によって人がAGVを確認できず、ヒヤリハットが発生しやすい場所です。
AGVが曲がり角へ進入する前に接近を知らせることで、作業者は立ち止まって安全確認できるようになります。

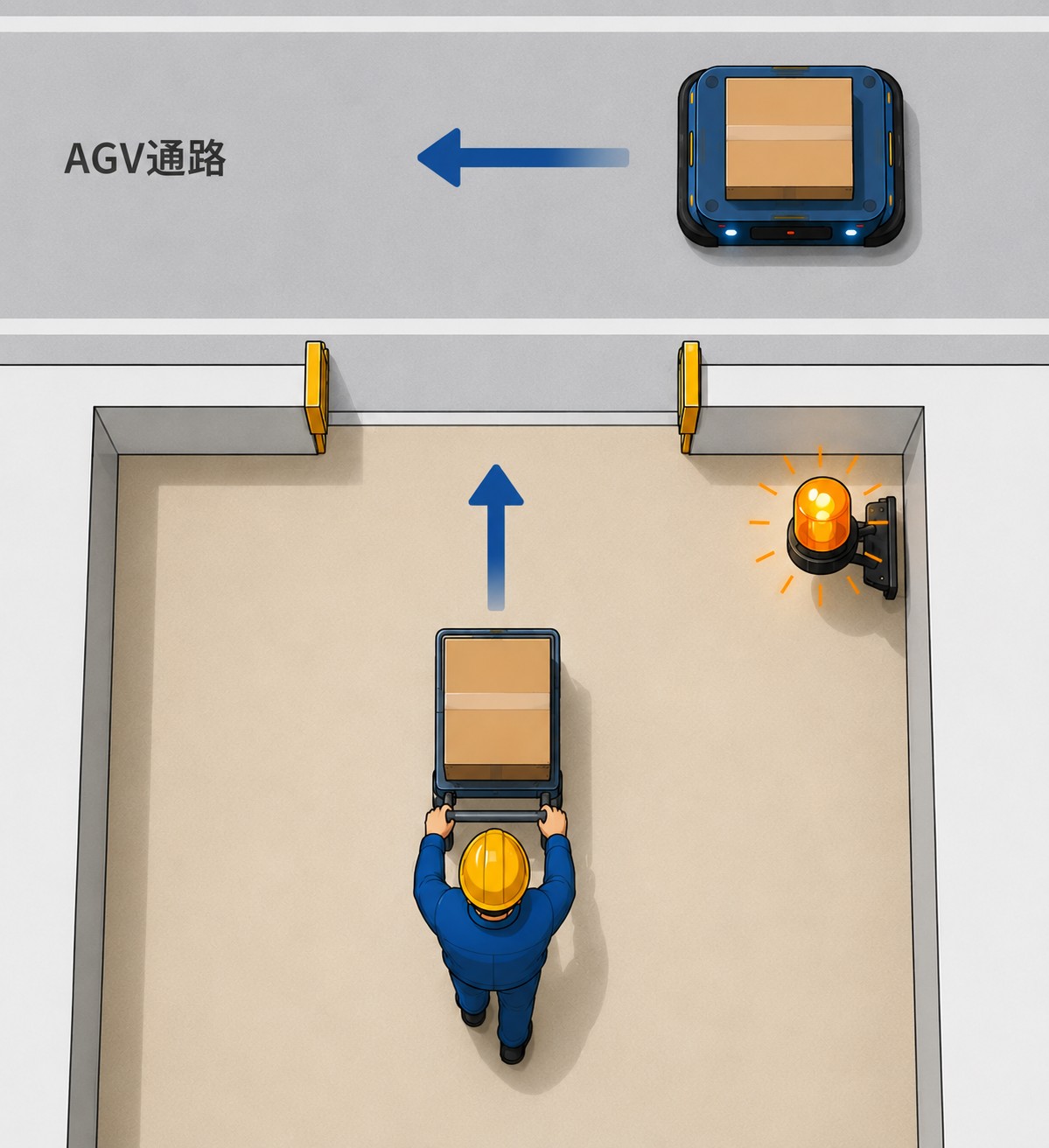

通路出口
作業エリアからAGV通路へ出る場所も注意が必要です。
荷物や台車を押していると、周囲の確認が遅れることがあります。
このような場所では、通路へ出る前にAGVの接近が分かれば、慌てて飛び出すことを防げます。

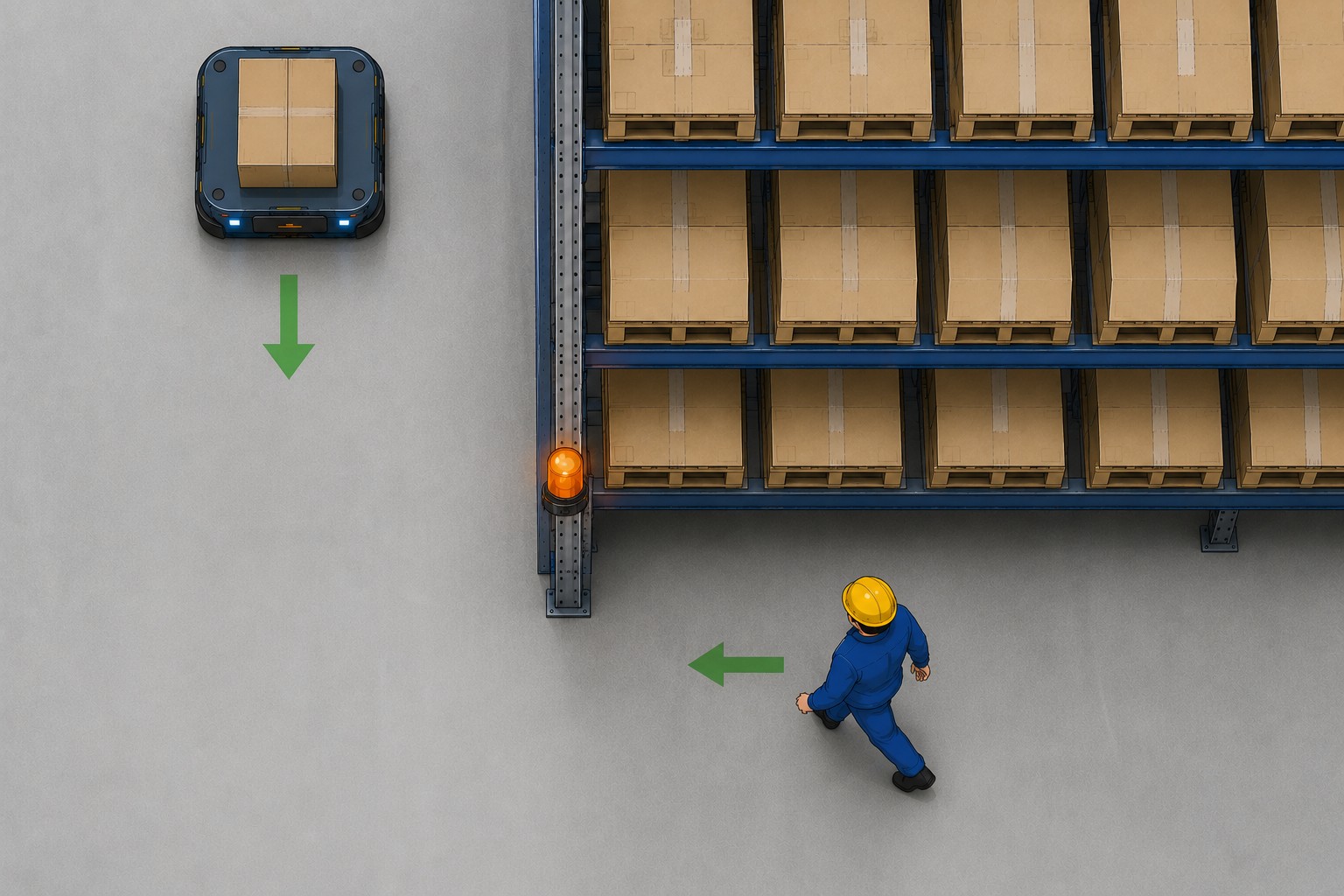

棚や設備で死角ができる場所
大型設備や高い棚によって視界が遮られる場所も、AGV接近注意喚起システムが有効です。
特に、AGVの走行ルートと人の動線が重なる場合は、設備による死角を考慮した対策が必要になります。
ヒヤリハットが発生した場所
事故には至らなくても、
「危なかった」
「驚いた」
「驚いた」
という経験が繰り返されている場所はありませんか。
ヒヤリハットは、危険箇所を見つける大切なサインです。
このような場所では、作業者の注意力だけに頼るのではなく、設備による注意喚起も検討する価値があります。
ここまで紹介した場所には、一つの共通点があります。
それは、
「見えないことが原因で危険が生まれている」
ということです。
AGV接近注意喚起システムは、危険箇所そのものを解消する設備ではありません。
危険箇所で作業者がAGVの接近に事前に気付けるようにすることで、接触リスクの低減を目指す仕組みです。
そのため、AGV本体の安全機能と組み合わせることで、より安全な作業環境づくりにつながります。
第5章：危険箇所に合わせてシステムを設計します
ここまでご紹介したように、AGV接近注意喚起システムが必要になるのは、危険箇所が明確になっている現場です。
では、実際にはどのような手順でシステムを設計するのでしょうか。
まず現場のレイアウトやAGVの走行ルート、人の動線を確認し、危険箇所を整理したうえでシステムを検討します。

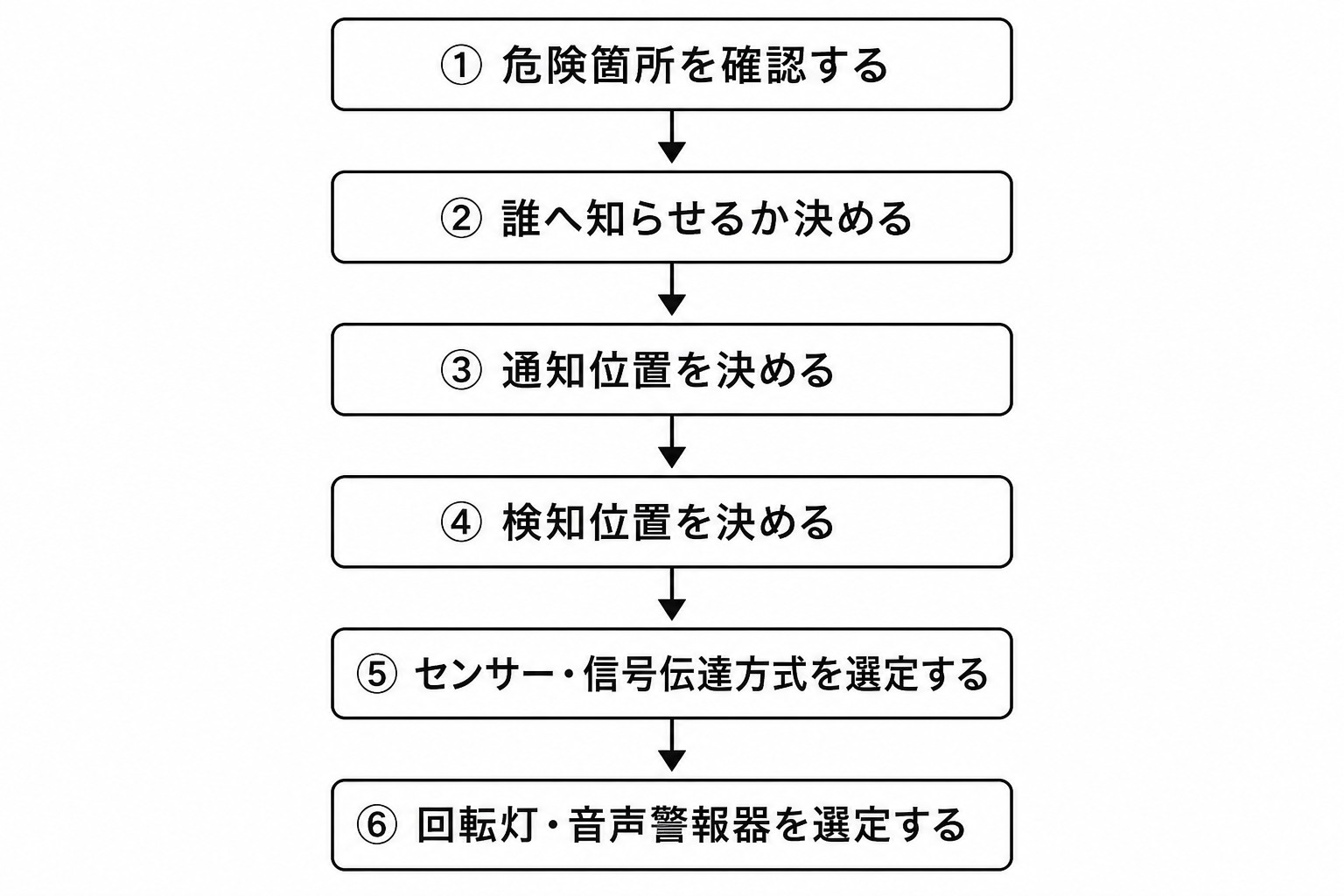

その流れをまとめると、次のようになります。
① 危険箇所を確認する
最初に確認するのは、
どこで人がAGVを確認しにくくなるか
です。
同じ工場でも、
・曲がり角
・通路出口
・交差部
・設備裏
・通路出口
・交差部
・設備裏
では、危険が発生する要因は異なります。
ここを正しく把握できなければ、その後のシステム設計や機器選定も適切には行えません。
② 誰へ知らせるかを考える
次に、
誰へAGVの接近を知らせる必要があるのか
を考えます。
例えば、
曲がり角なら反対側から歩いてくる作業者です。
通路出口なら、AGV通路へ出ようとしている作業者です。
知らせる相手が決まることで、回転灯や音声警報器を設置する位置も見えてきます。
「誰に気付いてもらうか」を考えることが、システム設計の出発点になります。
③～④ 通知位置から検知位置を決める
通知位置が決まったら、次はAGVをどこで検知するかを検討します。
AGVが危険箇所へ到達してから検知しても、作業者が安全確認する時間は十分に確保できません。
一方で、あまり早く検知すると、必要以上に長い時間回転灯が点灯し、注意喚起の効果が薄れてしまう場合もあります。
AGVの走行速度や危険箇所までの距離を考慮しながら、作業者が十分に安全確認できるタイミングで通知できるよう、適切な検知位置を決定します。
⑤～⑥ 現場条件に合わせて機器を選定する
最後に、現場条件に合わせて機器を選定します。
検知方法には、
・ディスタンスセンサー
・光電センサー
・マイクロ波センサー
・光電センサー
・マイクロ波センサー
などがあります。
また、信号伝達も、有線・無線のどちらが適しているかを現場条件から判断します。
例えば、倉庫や物流センターのように天井が高く、配線工事が容易でない現場では、無線方式が有効な場合があります。
一方、配線しやすい環境では、有線方式が適していることもあります。
危険箇所や設備条件、施工性などを総合的に考え、その現場に適した方法を選定することが重要です。
第6章：AGV接近注意喚起システムの構成例

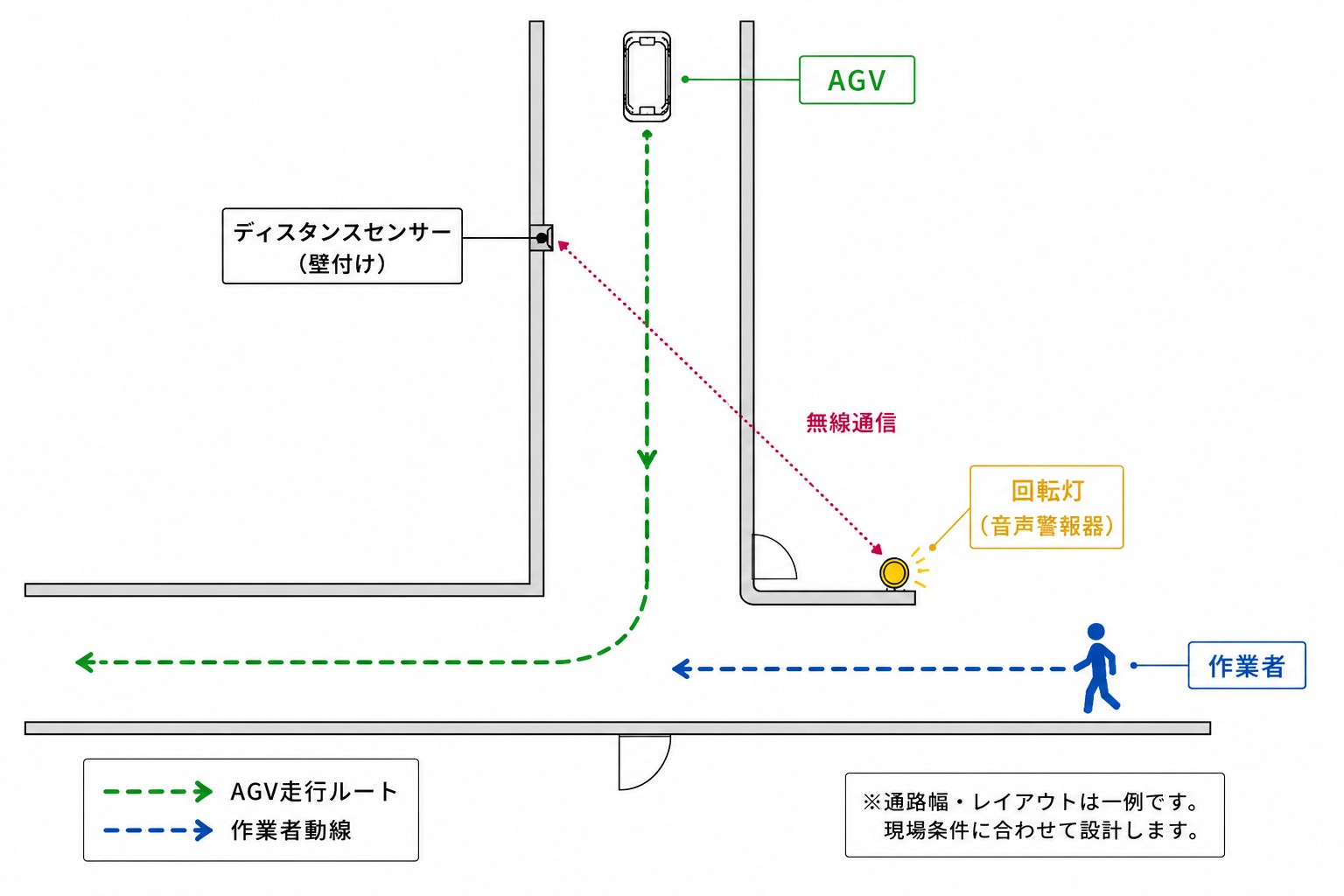

ここでは、実際にご相談いただいた工場の事例をもとに、AGV接近注意喚起システムの構成をご紹介します。
課題は「曲がり角で人がAGVを確認しにくいこと」でした
ご相談いただいた現場では、AGVが工場内の曲がり角を走行していました。
曲がり角付近には作業者の通行があり、壁によって人がAGVを確認しにくい状況でした。
事故は発生していませんでしたが、「ヒヤリとする場面がある」ことから、注意喚起システムを検討されていました。
まず危険箇所を確認しました
・AGVの走行ルート
・作業者の動線
・人がAGVを確認しにくい場所
・作業者の動線
・人がAGVを確認しにくい場所
を確認し、曲がり角が最も優先して対策すべき危険箇所であることを整理しました。
作業者へ知らせる位置を決めました
次に、誰へ知らせる必要があるのかを考えました。
今回知らせたい相手は、曲がり角の反対側から歩いてくる作業者です。
そのため、作業者が曲がり角へ進入する前に回転灯が見える位置へ設置しました。
これにより、AGVが見える前から接近を認識し、安全確認を行えるようになります。
作業者が安全確認できるタイミングで検知位置を決めました
回転灯の位置が決まると、次はAGVをどこで検知するかを検討します。
AGVが曲がり角へ到達してから回転灯が点灯しても、作業者が安全確認する時間は十分に確保できません。
そこで、作業者が十分に安全確認できるタイミングで通知できるよう、AGVが曲がり角へ進入する手前で検知する構成としました。
現場条件に合わせて機器を選定しました
検知位置が決まった後で、現場条件に適した機器を選定しました。
この現場では、検知距離や設置条件を考慮し、ディスタンスセンサーを採用しています。
現場によっては、光電センサーやマイクロ波センサーなど、別の方式が適している場合もあります。
また、検知信号の伝達には無線方式を採用しました。
倉庫内は天井が高く配線工事が容易ではないため、センサー側と回転灯側にそれぞれ電源を確保し、無線で信号を伝達する構成としています。
運用後に音声警報器を追加しました
導入当初は、回転灯による視覚的な注意喚起で運用を開始しました。
その後、「光だけではなく、音でも知らせたい」というご要望から音声警報器を追加しました。
視覚だけでなく聴覚でも注意喚起できるようになり、回転灯を見ていない作業者にもAGVの接近が伝わりやすい構成へ改善しています。
この事例でお伝えしたいこと
重要なのは、
・危険箇所を確認する
・誰へ知らせるのかを考える
・通知位置と検知位置を決める
・現場条件に合わせて機器を選定する
・誰へ知らせるのかを考える
・通知位置と検知位置を決める
・現場条件に合わせて機器を選定する
という設計の考え方です。
同じAGVを使用していても、工場のレイアウトや人の動線が異なれば、最適なシステム構成も変わります。
そのため私たちは、機器を当てはめるのではなく、現場を確認しながら一件ごとに設計しています。
第7章：まとめ
AGVとの接触事故やヒヤリハットは、人がAGVを確認しにくい場所で発生しやすくなります。
そのため、AGV本体の障害物検知や停止機能だけでなく、作業者へAGVの接近を事前に知らせることも、有効な安全対策の一つです。
まず、
・どこが危険なのか
・誰へ知らせるのか
・どこで知らせるのか
・どこでAGVを検知するのか
・誰へ知らせるのか
・どこで知らせるのか
・どこでAGVを検知するのか
を整理し、その現場に適した方法を考えることが、安全で効果的なシステムにつながります。
工場全体を大規模なAGV管理システムへ更新しなくても、曲がり角や交差部など、限られた危険箇所の改善だけで安全性を高められるケースもあります。
■AGVの安全対策でお困りの方へ
このようなお悩みはありませんか？
・曲がり角や交差部でヒヤリハットが発生している
・AGVルートを変更せずに安全対策を検討したい
・自社のレイアウトでも設置できるか知りたい
・有線・無線のどちらが適しているか相談したい
・回転灯だけで十分か、音声警報器も必要か相談したい
・AGVルートを変更せずに安全対策を検討したい
・自社のレイアウトでも設置できるか知りたい
・有線・無線のどちらが適しているか相談したい
・回転灯だけで十分か、音声警報器も必要か相談したい
電材ランドでは、工場のレイアウトやAGVの走行ルート、人の動線を確認し、現場ごとに最適なAGV接近注意喚起システムをご提案しています。
「自社の現場ではどのような構成が適しているのか知りたい」という段階でも、お気軽にご相談ください。現場のレイアウトやAGVの走行ルート、人の動線を確認し、最適なシステム構成をご提案いたします。
