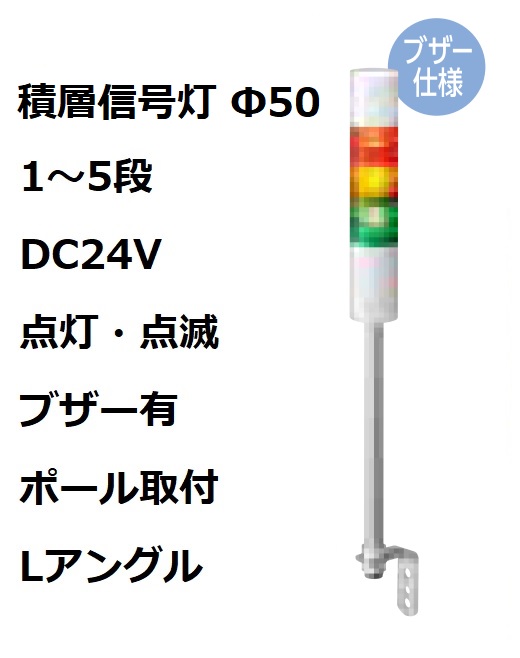

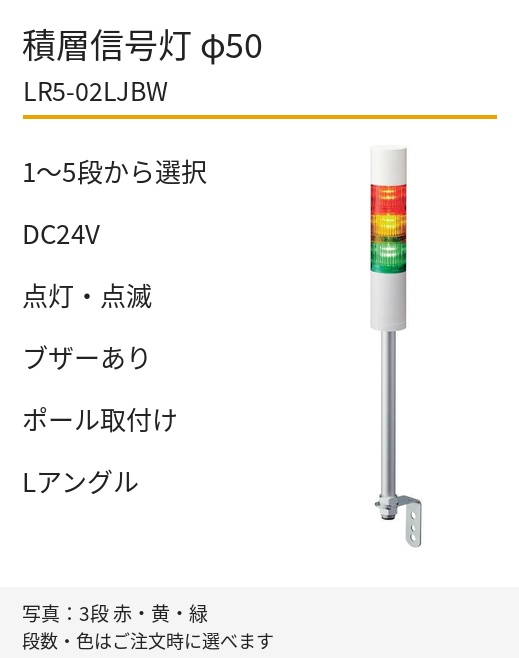

パトライト社信号灯の集大成として、フルモデルチェンジされた、光の見えやすさ、音の聞こえやすさ、使いやすさ、耐環境性にこだわり誕生した積層信号灯LRシリーズ
■納期：段数によって違います。受注生産品は3週間前後です。
3営業日出荷と記載の機種もメーカー在庫切れの場合は、納期がかかる場合があります。
※お急ぎの場合はお問合せください。045-833-8270
～特徴～
●「光」見えやすさ
インナーレンズを放射線状に配置した新設計の360°均一光レンズにより、LEDの効率的かつ効果的な発光を実現しました。広い発光面積で明るく光ることで製造現場でより遠方からの報知に役立ちます。
●「音」聞こえやすさ
業界初の円筒型無孔性(穴なし)ブザーを採用。ブザーを4音搭載し、取付位置を最上部にすることで360°どの方位からでも現場環境に合った聞きやすいアラームをお届けします。音色選択と減音する場合は、ディップスイッチで簡単に操作が可能です。
●「使」つかいやすさ
LEDユニット間の接続方法を、スタッカブル構造（積み重ね方式）に新設計することにより、追加ネジや工具レスで簡単に色組替えや増段・減段が可能になりました。
●「強」耐環境性の強さ
凹凸形状を無くしたスムースサーフェースにより、ほこりや水、汚れの侵入を防ぎます（IP保護等級54取得)。材質は衝撃に強いポリカーボネートを使用し、配線も断線を防ぐキャブタイヤケーブルを採用することで、より過酷な使用環境に耐えることができます。
【製品仕様】
●メーカー名：パトライト
●型式：
LR5-102LJBW(1段)
LR5-202LJBW(2段)
LR5-302LJBW(3段)
LR5-402LJBW(4段)
LR5-502LJBW(5段)
●定格電圧：DC24V
●使用温度範囲：-20℃～+50℃（湿度90RH以下、結露なきこと）
●取付場所：屋内
●取付方向：正方向
●保護等級：IP54
●音圧レベル：85dB（減音時 約-10dB）
■寸法図
こちらから寸法の拡大図をご確認いただけます。
■取付個所寸法図
■配線図
こちらから配線図の拡大図をご確認いただけます。
■ブザー音
こちらより実際のブザー音をご視聴いただけます。
■最大85dB
※音圧参考表
