パトライト ブザー ブザー付き回転灯の選び方 製品選定のしかた

  • ブザー付きのパトライト 回転灯
  • パトライトブザー付き音量選び方

  • どのくらいあるのかブザー付き回転灯
  • お客様より当店へ、よくあるお問合せとして

    「ブザー付きの回転灯が欲しいのだけど、どんなものがあるの?」

    とご質問をいただきます。


    大まかに分類しますと、2017年3月現在ブザーが付いた回転灯のラインナップは、パトライト社、日惠製作所、両メーカーを合わせ1000種を超えます。

    パトライト 日惠製作所

    それは例えば、回転灯本体の大きさの大小であったり、動力となる電源電圧であったり、またブザー音量の大小や、音量調節機能の有無などでも分けられ、良く言うとかなり細かいニーズにも対応できるということですが、実際にこれだけの種類をひとつひとつ比較検討し製品を選ぶことは現実的では無いと思います。


    そこで今回は、回転灯の販売に10年以上たずさわってきた、回転灯の専門店「電材ランド」の店長・春島が実際に行なっている、ブザー式回転灯の選定方法をご紹介します。


  • ブザー音量の選び方 パトライト、回転灯の選定方法
  • パトライトブザー付き選定方法

  • 音圧の確認が大事。
  • まず、必要な音圧を確認しましょう、ブザー付きの回転灯の

    一般的な認識としては「ブザーがついてる回転灯なんて、どれも同じでしょ?」という方のほうが多いと思いますが、

    先にご説明させていただいたように回転灯の種類は2万種以上、ブザー付き回転灯だけでも1000種以上もあります。

    パトライト 日惠製作所


    もし必要な音量音圧の確認しないで、製品を選んでみるとどうなるでしょうか、

    最大音量が小さ過ぎてしてしまった場合、ブザーの音が聞こえない。せっかく苦労して製品を手配したのに、まったく意味が無くなってしまいますよね。

    仮にブザー音が大きすぎてしまった場合はどうでしょう、音は良く聞こえるが、近隣からクレームを頂いてしまうなんてことがあるかもしれません。


    パトライト 騒音

    そうならないために、少し計算は手間かもしれませんが必要な音量をあらかじめ調べることをおススメいたします。

    その際「え?後から音量を小さくしたりとかできないの?」と思われたりすることもあると思いますが。


    ブザー付きの回転灯の多くが、ブザー音量の調節機能がついていない場合があるのです。

    イメージしやすい例を挙げるとしましたら、携帯用の防犯ブザーなどでしょうか、音量調節機能がついているタイプはなかなか無いですよね。


    もちろん音量調節機能がついた機種もありますので、こまめに音量を調節したいという方にはおススメです。



  • 必要な音圧はどうやって決めるの?
  • ブザー音を気づかせたい場所と回転灯の設置場所の距離で変化していきますが、

    回転灯から近い場所(1m以内)でブザー音に気づかせたい場合は、シンプルに周囲の騒音値に3dB〜10dBの音圧を足した数値が目安になります。

    識別しやすいブザー音量

    人間の耳は、個人の聴力や年齢などにより異なることはありますが、周囲の騒音値に3dB〜10dBの音圧差があると、その音を識別出きると言われているためです。


    ・街頭など

    回転灯70dB

    ・交差点など

    回転灯80dB

    ・パチンコ店など

    回転灯90dB

    • 周囲の音圧の確認のしかた
    • 回転灯用騒音測定器

    • 周囲の音圧の確認方法。
    • 音圧の確認には、音量測定器があれば1番ですが、精密なものはとても高価であったりしますので、機器をお持ちで無い場合は、音圧の目安表から想定するのもメーカーの推奨例です。

      パトライトブザー付き音量

    • 音圧の計算のしかた
    • 回転灯に必要な音圧は、音圧を気づかせたい場所と回転灯の設置場所の2点の距離によって計算ができます。


      ゝい鼎せたい場所が回転灯のブザーからすぐ近くの場合(1m以内)と

      気づかせたい場所が回転灯のブザーから離れる場合(1m以上)の2種類になります。

      パトライトブザー測定距離



      ,両豺腓蓮回転灯設置予定の場所の音圧を測定し

      測定した音圧に3〜10dBを足した音圧が最低限必要な音圧になります。

      例)周囲騒音が70dBだった場合、70dBに3〜10dBを足した73〜80dBと同等又は、それ以上の音圧性能を有する製品を選ぶと、人が認識可能になる音圧ということになります。




      △両豺腓蓮回転灯設置予定の場所の音圧を測定し、測定した音圧に3〜10dBを足すところまでは同じですが。

      距離が離れるにつれ音圧が弱まる分を差し引いて考えます。

      音圧の減衰値は下記の表から読み取れます。

      回転灯ブザー付き必要な音量


      例えば、ブザー音に気づいて欲しい場所の周囲音圧が70dBだったとします、その際必要な音圧は73〜80dBになります、 その場所から10m離れた場所に、ブザー付き回転灯を取り付けたい場合、10mの距離による減衰値の20dBを足した数値93〜100dBが必要な音圧になります。

      • パトライト、回転灯の選定方法
      • パトライトブザー付き選定方法

      • 電源の確認
      • 必要な音量が決まったら、あとは通常の回転灯選びと同じように、回転灯を設置する場所の電源電圧を調べます。

        回転灯は、外見はまったく同一の型をした製品のように見えて、下図のように対応する電圧が異なる製品が多く存在します。

        パトライト電圧違い

        「電圧が異なる場合はどうなるの?」その場合もちろんご使用になれませんし、無理に線を繋ごうとすると、機器が壊れたり、最悪の場合火災などの事故の元にもなりかねません。


        ご使用場所の多くの電源電圧は、AC100、AC200、DC12、DC24などで分けられ、イメージとしては下図のように分けられたりしています。

        パトライトブザー付き音量選び方

        電源が取れない場合は、乾電池で動く電池式の回転灯やソーラーパネルで動く太陽電池式の回転灯などもあります。

離れた場所からリモコンで操作可能な、パトランプ 回転灯 無線リモコン

  • 離れた場所からリモコンで回転灯を操作したい。
  • 無線リモコン回転灯

  • リモコンで操作できる回転灯をお探しのお客様へ
  • お客様より当店へ、よくあるお問合せとして
    無線やリモコンで操作できるパトライトや回転灯はあるの?
    とご質問をいただきます。

    2015年までパトライト社製の製品で回転灯と無線リモコンがパッケージ化された製品は、【無線型LED回転灯 SCA-WKEB-SET1+A0464型】という型式で発売されていました。

    大変好評な機種で、ご存知の方もいらっしゃるとは思いますが、現在は惜しくも生産が終了してしまい、取り扱いが出来ない状態です。

  • 代替機種の選定
  • インターネットショップである当店には、日本全国にお客様がいらっしゃいます。

    そのため取り扱う製品に関しては、店舗独自で「製品の不良率」に一定の基準を設けています。


    理由としては、万が一送付した商品に製品不良などが発生した場合、速やかにご対応させていただいておりますが、どうしても再送付や又再設置などでも多大なご迷惑をを掛けしてしまうからです。


    それを防ぐ為に基準を満たさない、性能不明の輸入品や、メーカー不明の廉価版などは取り扱いません。

    長期間安心してお使い頂ける製品でなければ、お客様にも店舗にも何一つメリットがないと考えているからです。

    代替機種の選定においても、メーカー様と打ち合わせ、確実に信頼できる、間違いの無い製品のみを取り扱うようにしております。

  • 日惠製作所の無線リモコン回転灯
  • 無線リモコン回転灯

  • 日惠製作所とは
  • ご存知の方も多いとは思いますが、日惠製作所製は大阪のメーカーで、回転灯はLEDに特化し、品質精度も高く、モーター自体を無くした画期的な長寿命製品も多数リリースされています。

  • 代替としての無線リモコン回転灯
  • リモコン式パトライト社製品の代替案として、当店が探し求めた製品は日惠製作所様の無線リモコンLED回転灯です。

    メーカーがパトライト社とは異なる代替のご提案ですので
    性能面での比較差異は下記より説明していきます。


    • リモコン式回転灯の比較
    • 無線リモコン回転灯

    • 価格面は?
    • 生産終了SCA型の当時の定価は、98,280円(税込) 日惠製作所にて同クラス、赤色、ブザー、壁面取付けの定価は、69,768円(税込) 定価は3万円弱ダウンいたしました。
      無線リモコン回転灯比較
      上記機種はブザーや壁面取付け台がセットになっていますが、不要であったりする際は下記のように、さらにローコスト化可能です。
      無線リモコン回転灯ローコスト

    • 製品の寿命はどのくらい?
    • 通常モーター式回転灯の寿命は、約4,000時間と言われております。 それに対し、LEDの寿命は約20,000時間。 長期的にご使用される前提で、寿命を考えますと、約5倍の差がつき 製品台数になおしますと1台対5台分、4台分もお得になる試算が出ます。

      また1台あたりの価格を寿命で割り込むと
      旧SCA型は
      約233日 1日あたり421円
      (98,280円÷233日)

      新型は約833日 約2年3ヶ月 1日あたり84円
      (69,768円÷833日)
      ※製品の寿命はお使いの環境により差が出る場合がございます。
      ※試算は常時連続で点灯し続けた仮定で行ないました。
      ※新型は他の種類もあります。SCA型と同等の製品で試算比較を行いました。

    • 性能面での違いは?
    • 製品における性能差は、無線リモコン操作距離に関しては、生産終了SCA型の操作可能距離は約50mそれに対し 代替案となる無線仕様回転灯は約500m、代替というには十分すぎる性能です。
      無線リモコン回転灯操作可能距離


      性能面はやはり旧型より申請品のほうが性能が高いようです。 しかしパトライト社のSCA型はデザインが大変好評でした。

      日惠製作所の代替製品の強みは、SCA型が赤色単色だった事に対し、多様なカラーが選択できます。
      無線リモコン回転灯種類
      そして製品の種類も多く、ブザーが付いたもの、音声が付いたもの、大型の回転灯や、昼間でも視認できる製品がございます。
      さらにオプション対応により、マグネット取り付けなど、多くのカスタマイズにも対応できたりします。

    • 無線リモコンのしくみ
    • 無線リモコン回転灯

    • どんなことができるの?
    • それでは当店で取り扱う無線仕様回転灯の仕組みをご説明します、同時に操作できる回転灯の台数は5台まで拡張可能です、またリモコンの拡張台数は無制限です。

      使用者が互いに離れたケースでも回転灯を操作できたり、ひとつのリモコンで複数個所に設置した回転灯の点灯もできます。もちろんその場合個別に回転灯に指示を出すこともできます。


    • 日惠製作所の次世代型リモコン回転灯
    • 操作可能距離はメーカーによる実測にて最長約500mです。(環境により異なります。)

      当店でもデモ機による無線回転灯の操作試験を行ないました、下記動画にて閲覧可能です。

      【シャッターがある場合】


      【曲がり角がある場合】


      【250m先から遠距離操作】


    • 無線仕様回転灯のバリエーション
    • 無線リモコン回転灯

    • 用途に応じた多様性
    • 日惠製作所の無線仕様回転灯のバリエーションは多種多様で、多くのニーズに答えることが出来ます。

      リモコンの送受信性能に関しましては、同一の性能ですので、無線リモコンに対応する回転灯についてお伝えします。

      コンセントプラグがついたもの、電源が無い場所でも使える機種、高い視認性が欲しい、ブザーや音声が必要な場合など大まかに分け4機種をご紹介いたします。

    • 電源が取れない場所で

    • 電池式のタイプの無線型回転灯、電源が無い場所で使用できるとてもユニークな製品です。

      欠点といえば、そこは電池式ですので限られた電力により、日中屋外ではどうしても視認性が低かったいといったところでしょうか

      しかし裏を返せば夜間や屋内での使用では特に大きな問題もなく、モーターレスの回転灯は寿命も長く、電池の持ちもとても良い優れた製品であるといえます。


    • 高い視認性が必要
    • 電源の取れない場所でどうしても視認性が必要な方におすすめの機種です。

      回転機能は無いのですが、フラッシュパターンにより周囲へ抜群の注意喚起を行なえます。


    • コンセントプラグ付き、オプションも豊富
    • コンセントプラグから電源が引ける場合のおススメの回転灯

      こちらの機種はオプションにてブザー音が選べます。また電池式の回転灯では明るさが足りないと感じる場合や、フラッシュではなく回転するタイプがいいという方にはおススメの機種です。


    • 大型の回転灯、メロディ選択可能
    • コンセントプラグから電源が引ける場合のおススメの回転灯

      こちらの機種はオプションにてブザー音が選べます、また少し視認性が足りない、不足を感じるときも、オプションにて高輝度タイプへの変更も可能です。

スイッチで操作する パトライト 回転灯

  • 回転灯をスイッチで動かしたい
  • 回転灯スイッチ
  • はじめに、出荷時の回転灯の仕様について
  • パトライト社製品の多くの回転灯(およそ2万種)は、生産開発の前提として電気の配線工事や設置工事などが出来る方々向けの製品、いわばプロ用としてロールアウトされています。


    『初期状態では動作のためのスイッチ類が付いていない』ということです。


    現場で施工する方は、用途に応じ加工したりしながら作動スイッチなどを取り付けてゆきます。

    コンセントプラグなどが最初から付いていないのは、そのほうが作業する人が加工しやすいからだそうです。

    回転灯の裏面

    ※写真は新品の製品です、電源の線などが向き出しになっています。


    『それでは、配線工事やスイッチ設置の施工が出来ない一般ユーザーの方々はどのようにしたら良いでしょうか?』


  • 1番良いのは信頼出来るプロに任せることですが…。
  • 電気工事、設置を依頼する窓口は、地域の電気屋さん、工務店さん、様々なルートがあります。

    本当に信頼出来るプロに依頼、外注することが、最も安心で間違いの無い方法のひとつだと言えます。

    プロフェッショナルは、下図のようなスイッチの中から、使いたい場所、使いたい目的に合わせ、部材を適切に選択し、提案、設置することが出来るからです。

    外注工事は任すとして、回転灯だけは自身で選ぶなら…回転灯専門店が悩みに悩みぬいて選んだ1台、最もコスパに優れた回転灯

    しかし、信頼できる反面、工事・施工費用などが回転灯の本体価格と見比べて高額になってしまうことが悩みの種です。


    『けれども予算をあまりかけたくない、かけれないんだというユーザーは、どうしたらよいでしょうか?』



    下記にて実際に、ご提案させていただいている4つの例をご紹介致します。

    • スイッチは使わずコンセントプラグの抜き差しで
    • コンセント付き回転灯
    • 看板などで回転灯を使う場合
    • 店舗看板などの実際の使用例としては、開店時から閉店まで宣伝のために回転灯を動かしてはいるが、 営業時間に常時点灯していればよく、スイッチを頻繁に使うことも無いため、そこはあえてコンセントプラグの抜き差しで回転灯の点滅をON/OFFされていることがあります。

      看板回転灯スイッチ

      このようにお使いいただく場合、スイッチが無くても問題なくご使用出来ます。ただし屋外で使う際には、漏電や部品の破損を防止するために、必ず水や雨にコンセントプラグを濡らさない工夫が必要になります。

    コンセントプラグ付 回転灯 小型
    PATLITE-SKH-110A

    コンセントプラグ付 回転灯 中型
    PATLITE-SKP-110A

    コンセントプラグ付 回転灯 大型
    PATLITE-KG-100

    『スイッチをあまり使わない場合は大丈夫だけど、頻繁に使う場合はどうしたら…』

    • スイッチ付属型の回転灯を使う
    • スイッチ付属回転灯
    • 本体にスイッチが付いた回転灯
    • 近年では、あらかじめスイッチ付属の回転灯も発売されています。

      前もっての注意点、気をつけなければならないことは、常時明るい場所、例えば日中の屋外、太陽光直下などで使う場合、視認性に優れた製品ではありません。

      実際の様子、イメージは動画でご確認いただけます。屋内、または夜間などでは屋外でも十分に視認性が確保できます。ご参考になれば幸いです。

      それからもう1点、製品のスイッチは本体に固定されていますので、『本体より遠いところからスイッチで回転灯を動作させたい』という場合は、この後紹介する別の製品になります。

    • 製品の効果を十分に発揮する場面。
    • この製品が力を発揮しやすい場面は『回転灯を直接操作したい』『それほど明るくない場所で使う』『夜間で使うのが主だ』など、そういった場面になります。

      ■電池式LED回転灯 φ76 ニコUFO(NICO UFO) VL07B型
      日惠製作所電池式回転灯
      VL07B-003AR (赤)
      VL07B-003AY (黄)
      VL07B-003AB (青)
      VL07B-003AG (緑)

      ■電池式LED回転灯 φ118 ニコカプセル (NICO CAPSULE) VL11B型
      日惠製作所電池式回転灯
      VL11B-003AR (赤)
      VL11B-003AY (黄)
      VL11B-003AB (青)
      VL11B-003AG (緑)

      ■パトライト PFH-BT 電池式フラッシュ表示灯 φ100mm
      PATLITE電池式回転灯
      PFH-TB-R (赤)

      PFH-TB-Y (黄)


      上記の回転灯は、すべて取り付け方が磁石を使った、マグネットタイプ。電源は乾電池を使用した電池式です。設置出来る場所は、磁石が付く場所ならどこでも、電源が取れない場所でも広く活躍できる優れた製品です。

      気をつけなければならないことは、日光の下などの明るい場所では視認性がそれほど高くないということ。



      スイッチが内蔵なので、離れた場所からの操作が難しい。回転灯とスイッチを離れた別々の場所には設置できないと言うことです。


      『では、明るい場所でも使いたい。』『少し離れた場所から操作したい』…そんなときは?

    • コンセントにスイッチを付けてしまう
    • スイッチ付き回転灯
    • 少し離れた場所からも動かせる後付けスイッチ
    • 昼間や明るい場所でも視認性の高い回転灯を使いたい。

      その場合は電池式回転灯では力が不足することもあり、コンセントなどから電力が引ける回転灯であれば問題をクリアーできます。

      ただし現状では、どこの国内メーカーからも、コンセントプラグを使い、スイッチが付いている回転灯の発売が無いというのが現状です。(2016年11月現在)


      この問題を何とか解決したく、当店は資材関係で付き合がある『国内有数のOAタップメーカーの明工社』さんに相談したところ、別の切り口で解決策を提案いただきました。

      内容は「回転灯とコンセントの間にスイッチ付きの製品を挟んでみるのはどうでしょうか」ということです。

      提案のあった製品の組み合わせはコチラから

    • コンセントから電源が取れる場合
    • この方法は、スイッチの距離を電源から有線で、最長2.5mまで延ばして回転灯のON/OFFが出来るようになります。

    一番のメリットは、コンセント付きの回転灯であれば接続が出来るので、例えば『ブザーが付いた回転灯』であったり『とにかく明るい回転灯が欲しい』、『鉄製の頑丈な回転灯を使いたい』など様々な要望に対応できるようになることです。

    ・回転灯と外部スイッチのセットはコチラから

    ・外部スイッチの単品はコチラから


    『距離が足りない、もう少し遠くからでも回転灯を動かせるスイッチは?』

    • 離れた所から回転灯を動かしたい(最長約500m)
    • 遠いところから回転灯を動かす
    • 離れた場所や、高低さのある場所などで操作する。
    • 遠い場所にある回転灯、または自分の場所から遠い場所にある回転灯を動かすには、シンプルにリモコンスイッチで動かす回転灯が便利です。

      無線の操作可能距離はどうしても使用環境により変化してしまいますが、サンプルとしてメーカーが実際に河川敷で行なった結果は、最長到達距離なんと脅威の500mを叩き出しました。

      高性能の秘密は、かつてNTTドコモが提供していたmova(ムーバ)の800MHz帯(一部1.5GHz帯)で培われていたの技術を使用して可能になったとのこと

      当店も市街地での点灯試験を行ないましたが楽々250m届きました。参考までに下部動画にてご確認できます。

      ※それ以上の距離はカメラで追えなかったため、ご容赦下さい。

      無線リモコン式の回転灯の特集ページはコチラから

船舶(漁船、小型船、クルーザー)で使う、回転灯、キセノン灯、フラッシュ灯をお 探しのお客様

  • 船舶に人気のフラッシュ灯
  • 船舶用回転灯
  • 船舶に使用される回転灯の用途、目的。
  • 「どうして船舶に回転灯、キセノン灯、フラッシュ灯が選ばれるのでしょうか?」

    船舶で回転灯やフラッシュ灯などが使われる理由を、当店のお得意様に直接お伺いしてみたところ。

    大きく分けて2パターンのご使用方法があるということを、プロ目線のご意見で教えていただくことができました。

    その理由は
    1.船舶同士がそれぞれの場所を目立たせ衝突等を未然に防げるよう設置。
    2.仲間の船に作業を内容を、機器の光らせ方などで視覚的に共有する。

    海上で表示機器(回転灯・フラッシュ灯)が使用される主な理由は「海上での注意喚起」「作業効率化」の2点で活躍できるからなのです。

    • 船舶の海上注意喚起
    • 船舶同士の衝突に関して
    • 1.の船舶同士の衝突に関して
    • 海上保安庁より平成27年3月18日に交付されたデータによると
      平成26年の船舶事故隻数は、対前年比148隻(6%)減の2,158隻となり、過去10年間で最少となりましたが、それでも毎日約6件程の船舶事故が発生していると言えます。

      船舶種類別では、プレジャーボート932隻(43%)、漁船596隻(28%)、貨物船276隻(13%)の順になっており、プレジャーボート、漁船及び遊漁船の小型船舶による事故が全体の約7割を占めています。

      【プレジャーボートの事故種類別割合(過去5年)】

      船舶事故で最も多いプレジャーボートの事故では、衝突が2割を占め

      小型船舶事故


      【漁船の事故種類別割合(過去5年)】

      漁船の事故では、衝突が全体の約4割を占めています。

      小型漁船事故


      また海上保安庁の別の資料「マリンセーフティガイド 漁船編」の記載によると(平成25年3月現在)
      衝突の主要因は、見張りの不十分。特に、65歳以上の漁船海難の半数以上が衝突と乗揚です。
      特に衝突は見張り不十分と操船不適切の合計が9割を占めます。
      見張りを常時確実に行い、ルールに基づく早めの対応が重要になるとあります。

  • 海上での注意喚起(対見張り不十分)
  • 船同士の衝突防止、注意喚起に航海灯だけでは、不安だという声が多く、航海灯とは別に、回転灯やフラッシュ灯が活躍します。霧の多いところでは黄色の光源が選らばれたり、釣り船では青色の光を放つ光源が、好まれ選ばれることが多いです。

    ・北海道のお客様が船舶に選んだ「欲しかった明るさ」 青色のフラッシュ表示灯
    ニコトーチ 高輝度 フラッシュ灯

    ・福井県のお客様が船舶に選んだ「小型漁船で使用。」発光色は仲間同士の船で同じ色に揃え集団以外に注意喚起。
    ニコトーチ 高輝度 フラッシュ灯

  • 作業の効率化(視覚情報共有化)
  • 漁具の出し入れ、道具を取り込むタイミングなどを、フラッシュ灯を消したり、回転灯を動作させることにより全体に情報共有。

    ・静岡県のお客様が船舶に選んだ「小型船舶に使用、作業時にフラッシュさせている」 黄色のフラッシュ表示灯
    ニコトーチ 高輝度 フラッシュ灯


    ・千葉県のお客様が船舶に選んだ「漁に使用」 黄色のフラッシュ灯
    ニコトーチ 高輝度 フラッシュ灯


  • 船舶に最適、回転灯・キセノン灯・フラッシュ灯の違い
  • 回転灯キセノン灯フラッシュ灯の違い
  • 寿命について
  • 製品の寿命については、モーター、又は基盤の交換時期を目安とします。

    1位フラッシュ灯(LED)約20,000時間
    2位回転灯(モーター)約4,000時間
    3位キセノン灯(基盤)約3,000時間
    となっております。
    ※製品の寿命はご使用になられる環境により変化いたします。あくまでも目安の時間です。

  • 視認性について
  • 視認性については製品のサイズが大きければ大きい程高くなり、サイズが同等であるならば
    旧キセノン灯とLEDフラッシュ灯が同等クラスの高い視認性を発揮します。
    また近くの場所への視認性や付近に障害物がある場合などは、放つ光が動作しているように見える回転灯も効果的です。
    船舶に最適なLEDフラッシュ灯の実際の視認性は下の動画にてご覧ください。


  • 船舶に最適 回転灯 色の選び方
  • 船舶用回転灯の色について
  • 船舶に最適 回転灯の全国販売実績より
  • 当店の船でご使用される製品で人気の色は、黄と青で7:3で黄色が圧倒的なシェアを誇ります。

    また周りの船舶が、黄色の回転灯の使用が多いということで他の船舶と
    区別する為に青色の回転灯を使われるということもあります。

    もちろん作業に応じお好みの色を選ばれるケースもございます。

    もし色についてお悩みのことがございましたらお気軽にお問合せください。
    過去の販売事例より最適な色をご案内いたします。

    ■Q&A:よくある質問
    -----------------------------------------------------------
    海上の霧や視界の悪い場面でオレンジ色の光が選ばれるのはなぜ?
    -----------------------------------------------------------
    理由には、色の持つ性質があります。
    赤系の光は、青系の光と比べると気体分子を透過しやすい性質を持ち
    霧や排気ガスのような気体分子を透過しやすい色を選択するとは赤系になるからなのです。

    身近な例ですと、トンネル内のオレンジ色の光もそうですね、
    トンネル内でオレンジの光が採用されているのも同じ理由からきています。
    ※2016年現在のトンネルでは白い光も採用されていますが、近代は車両から放出される排気ガスの量が減少し、光の透過性を妨げにくくなった為です。

    霧中の注意喚起で回転灯の色を決めるなら、オレンジの光が適しているということになります。

  • 当店人気1、自信をもっておススメ!迷ったらこれ!!
  • 船舶用回転灯
  • 船舶に最適 大人気フラッシュ灯
  • ・どんなところが評価されているのでしょうか
    圧倒的視認性
    動画で見れるその様子


    ・コストダウン
    寿命が他の船舶に使用される回転灯、キセノン灯のおよそ5〜7倍。台数で約5〜7台分に匹敵。
    約20,000時間と言われるLEDの寿命を活かすモータレス設計。

    ・LEDフラッシュ表示灯。
    船舶に最適 人気1、フラッシュ表示灯です。
    ニコトーチ 高輝度 フラッシュ灯

回転灯 リモコン 無線 パトライト社製回転灯専門店 電材ランド

ニコカプセル


  • 無線式(無線リモコン)の回転灯
  • リモコン無線回転灯

  • 無線式(無線リモコン)の特性
  • リモコンで動かす無線式は、遠くから手動で回転灯のON/OFFを細かく管理したい場合におススメです。

    機器を動作させるためには送信機と受信機の2つが必要になります。

    当店では受信機付きの回転灯や表示灯と専用の送信機(無線リモコン)を取り扱っております。

  • 回転灯 表示灯 無線(リモコン)式のラインナップ
  • 回転灯の大きさは直径Φ118〜Φ170までの4タイプがございます。
    ※視認性は回転灯が大きい程高くなります。

    色は4色、視認性は高いほうから、赤、黄、青、緑となっています。
    ※LEDの製品は発光色により単価が異なるのでご注意ください。

  • 回転灯 表示灯 無線(リモコン)式のオプション
  • 無線式回転灯はオプションも豊富で

    周囲から電源が取れない方へは⇒電池式
    簡単な配線(電気工事資格なし)がいい方へは⇒コンセントプラグ付き
    などがあります。

    また電気工事資格を取得されている方や、
    近くの電気屋様へ設置の依頼をご検討されている方などへは
    お選びいただけるオプションも豊富にご用意でき

    ブザーも付けたい⇒ブザー付
    音声を付けたい⇒メロディ
    メッセージを流したい⇒メッセージ付き
    他にも電圧指定など様々なオプションがございます。

    こんな機能が欲しいというご質問がありましたらぜひ一度
    ご相談ください。

  • 実際に、ご使用されている採用事例

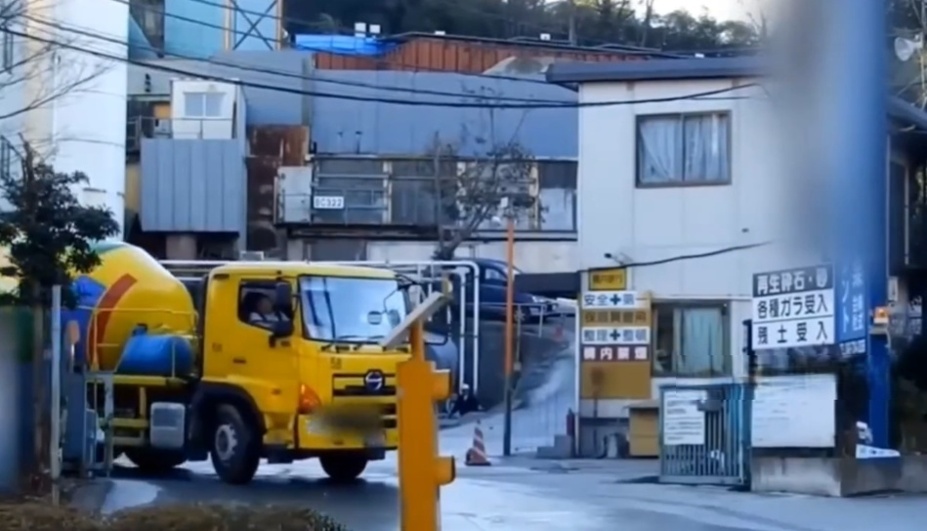

  • ■建設現場にて、工事車両の出入りの際の注意喚起や、高所へ資材を荷揚げする際の注意喚起などにもご利用いただいております。
    ■銀行や役所、商店や店舗での防犯対策、万引きやクレーム、犯罪発生時に外部に警報を知らせたい際にご使用。
    ■道路・鉄道などの保守作業などで作業中を知らせる際の目印としてなど。

    もちろん製品の使い方は、お客様次第で様々な場面で、
    ご使用できますが、リモコン無線式回転灯の出来ること苦手なことを、
    よりご理解いただくことでお客様のお悩みを、
    解決できるようお手伝いできましたら幸いです。


    ・無線式(無線リモコン)の製品

  • ・有線式(有線リモコン)の製品

  • ・製品案内


  • 有線式(有線リモコン)の回転灯
  • 中間スイッチ

  • 有線リモコンの特性
  • 回転灯や表示灯は、通常電源とつないでいると動作し続ける仕組みになっています。
    その為、動作を止めるには電源をOFFにするか、スイッチをつける(要電気工事資格)などが必要になります。

    資格をお持ちではない方、電気工事の施工は予算が合わないという方へは
    有線スイッチ付きの製品と、コンセントプラグ付きの回転灯の簡単な組み合わせ製品をご案内しています。

    有線式は
    電源からリモートスイッチまでの距離が約2.5m程です。
    回転灯や表示灯などの電源線の長さは、初期状態で約30cm程です。
    お客様が製品を、ご使用いただく環境や距離に応じて、延長コードなどの準備が必要です。
    ※延長コードが長すぎる場合や、細すぎる場合など、製品に正しく電気が供給されなくなる場合もございます。
    ご心配等ありましたらどうぞお気軽にご相談ください。

  • 回転灯 表示灯 有線(有線リモコン)式のラインナップ
  • 回転灯はコンセントプラグが付いた製品であれば適合します。
    大きさも小型、中型、大型(直径Φ82〜Φ187)様々な大きさが選択できます ※視認性は回転灯が大きい程高くなります。

    色の視認性は高いほうから、赤、黄、青、緑となっています。
    コンセントプラグ付きの製品はコチラ
    リモートスイッチはコチラ

  • 回転灯 表示灯 有線(有線リモコン)式のオプション
  • 有線式回転灯はオプションも豊富で

    コンセントプラグ付きであれば様々な製品が対応します。
    大きさ、色、形、視認性、LED、ブザー、屋内外対応など
    コンセントプラグ付きの製品はコチラ
    リモートスイッチはコチラ
    製品がたくさんありすぎて欲しい商品を絞りきれないというお客様は当店まで
    こんな機能が欲しいなど、ぜひ一度ご相談ください。
    累計出荷台数2万台の回転灯専門店のノウハウを活かし、
    お客様のご希望に応じた製品を選定させていただきます。

    有線スイッチ

    ・無線式(無線リモコン)の製品

  • ・有線式(有線リモコン)の製品

  • ・製品案内


  • 無線リモコン回転灯製品案内
  • 動画では実際にリモコン式回転灯のデモ機を使用して製品を解説しています。

ニコカプセル

センサー付き回転灯、パトライトをお探しのお客様へ

  • センサー付製品について
  • センサー式回転灯WHS

  • センサー付製品をお探しのお客様へ
  • お客様より当店へ、よくあるお問合せとして
    センサー付の製品を探しているのだけど、どんな場面で使えるの?
    とご質問をいただきます。

    お話をお伺いするうちに、
    お客様がセンサーで何を解決されたいのか
    大きく2つにに分けられるていることに気付きました。
    その二つは

    )蛭藩(対人、獣など)と、事故防止(車両検知)の2点です。

  • 設置場所例
  • 太陽光パネルの設置場所、建設中の現場、資材置き場、倉庫、
    マリーナ、畑、一般家庭など。近年の盗難侵入被害状況


    もちろん製品の使い方は、お客様次第で様々な場面で、
    ご使用できますが、センサーの出来ること苦手なことを、
    よりご理解いただくことでお客様のお悩みを、
    解決できるようお手伝いできましたら幸いです。


  • 人感センサー付回転灯製品比較表

  • パトライト(PATLITE)WHS-100A LED回転灯(人感センサー) コンセントプラグ・ブザー付 LED回転灯(人感センサー) コンセントプラグ付 人感センサー付LED回転灯(ソーラー式) ソーラー式音声合成報知器 φ120 ニコソーラー・ボイス パトライト(PATLITE)WHSB-100A Image HTML map generator
    大きさ 電源※2 カラー ブザー 特徴 発送目安※2
    WHS-100A Φ100 回転灯電源 回転灯色 - ・電球
    ・高視認性
    ・要配線
    1日
    WHSB-100A Φ100 回転灯電源 回転灯色
    固定
    90dB
    ・電球
    ・高視認性
    ・要配線
    1日
    VL12R-100NJ2□/P Φ120 回転灯電源 回転灯色 - ・LED
    ・長寿命
    ・コンセントプラグ付
    1日
    VL12R-100NJ2□/P/B Φ120 回転灯電源 回転灯色
    調整
    57〜90dB
    ・LED
    ・長寿命
    ・コンセントプラグ付
    1日
    VM09S-007K□/J1 Φ90 回転灯電源 回転灯色 - ・LED
    ・長寿命
    ・電源不要
    1〜2週間

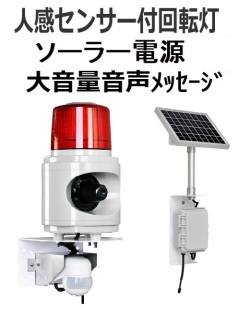

    VM12Y-D12A□/J1 Φ120 回転灯電源 回転灯色
    調整
    0dB〜105dB
    ・LED
    ・長寿命
    ・電源不要
    1〜2週間

    ※1
    電源のコンセントは略語です。正式名称はコンセントプラグです。
    ※2
    出荷日は平日14:00で更新します。
    メーカーの在庫切れなど、目安日程で発送出来ない場合ご注文後、
    1営業日以内に連絡いたします。
    北海道、沖縄、九州、その他離島などの地域は+1日必要です。



  • センサー検知イメージ
  • センサー式回転灯WHS(B)

  • .僖奪轡(人感)の場合
  • 1.検知エリアと温度差のある熱源が

    センサーエリア

    2.検知エリアを横切ると検知します。

    センサーエリア1

  • ▲▲ティブ(ビーム)の場合
  • 1.いつも投光器から出て受光器に届いている光が

    センサーエリア


    2.遮られ、受光器に届かなくなった時にセンサが検知します。

    センサーエリア1


  • パッシブとアクティブの比較
  • 赤外線センサ
    分類 パッシブセンサ アクティブセンサ
    別名 ・人感センサー
    ・赤外線受動センサー
    ・受動型センサー
    ・熱線センサー
    ・ビームセンサー
    ・赤外線能動センサー
    ・能動型センサー
    ・光線式アクティブセンサー
    用途(身近な例) ・自動ドア
    ・トイレの自動水洗など
    防犯用として適している
    ・テレビやエアコンのリモコンなど。
    駐車場に設置され、車の感知に適している。
    特徴 ・低価格
    ・広範囲で検知する。
    ・検知対象を特定
    することは不向き
    ・検知対象を特定しやすい
    ・誤動作をしにくい
    ・ほとんどの物体を検出可能。
    仕組み 検知エリアの背景の温度と温度差のある物を検知。 投光器、受光器間の赤外線ビームを、さえぎる物体を検知。


■パッシブセンサー:
・検知エリア内と温度差のある物を検知する、特定の対象をのみ検知させることは不向き。
・温まったエンジンや、排気ガスなど検知する場合もあるが、外気温と温度 差が無いような場合、検知しないこともある、車両用の安全対策には不向き。
・機器の仕組みが「センサ」と「回転灯」の2つと単純なので本体の価格が抑えられる。
・空間で検知範囲の指定をするのため、広い範囲で検知できる。
・回転灯自体に威嚇効果が高いので、防犯用として向いている。
・赤外線は発射せず、人体などの表面から放出する赤外線を受信し検知。
■アクティブセンサー:
・車両検知など、万が一の際、事故につながるような場面での安全対策に最適なセンサーである。
・ビームを遮ると検知するため、ほとんどの物体(ガラス、金属、プラスチック、木、液体など)が検出可能。
・ビームを発射し受け止める「投光器」「受光器」、検知後の指令を発する、「コントロールBOX」また用途に応じ「回転灯」の4点が少なくとも必要な為、価格が上昇。
・赤外線ビームを発射し、そのビームを反射したり、さえぎる物体を検出。


  • 防犯対策へのパッシブ(人感)センサーとは
  • センサー式回転灯WHS(B)

  • 人感センサーについて

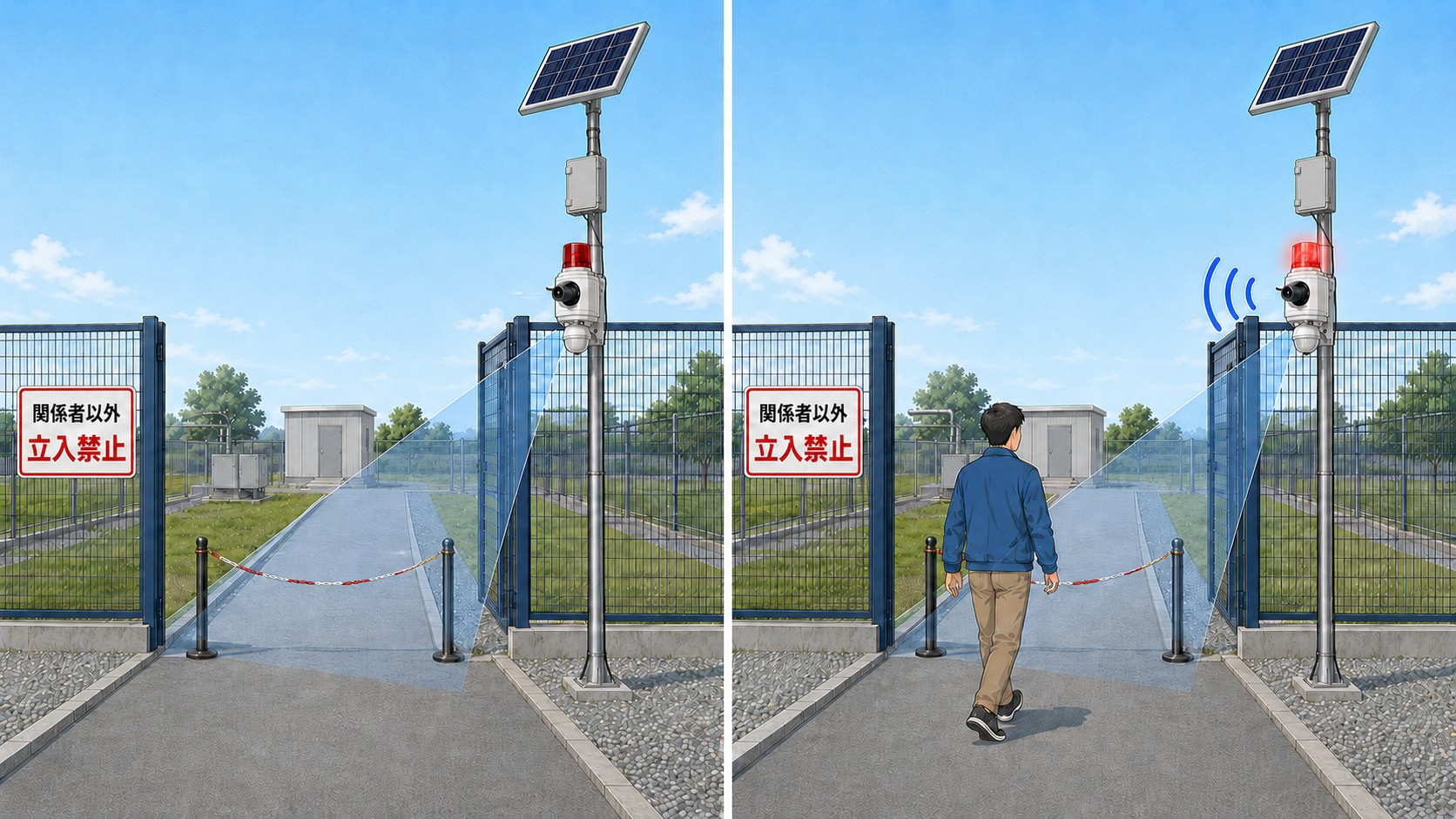

  • 人感センサーとは、人や動物などの温度をもつものなどの温度変化を検知するセンサーです。

    検知の仕組みは、外気温が基準になり、外気温±の温度差を持つ熱源が検知エリア内に入ったときに検知します。

    センサー式回転灯WHS(B)

  • 人感センサーここが便利

  • ■防犯対策に効果的
    ・光による防犯は不審者に対して「やる気をなくさせる」効果が高いです。
    ・センサーライトなど光を発する製品などもございますが、光で周囲を警戒させる効果においては、
    パトカーや救急車などでも使用される回転灯は最も優れている製品といえます。
    侵入者が嫌がることとは

    ■省エネに
    ・センサー式のタイプは自動で点灯・消灯するので不要な電力を使いません。

    ■手間いらずで便利
    ・回転灯は停止していても、センサーは常時、作動していますので、目が届きにくい場所、人目につきにくい場所たとえば倉庫周辺や車庫など
    空き巣や不審者対策に、お住まいの勝手口や裏口周辺などに取り付けられるのもセンサー付きの回転灯は、おススメです。
    盗難侵入被害に遭ってしまったその後は


  • 人感センサー各パーツの役割り
  • センサー式回転灯WHS

  • 人感センサー付回転灯の基本構造
  • 人感センサーの基本的な構造は同じで、
    主に回転灯+センサの2点です。
    センサが小さく済むため一体型の製品になります。
    ご使用される電圧や視認性、ブザーなどで製品の種類が分かれています。

  • 人感センサー付回転灯の基本構造例
  • 例としてパトライト社製の型式WHS-100Aを参考に、
    ご説明いたします。

    センサー式回転灯WHS(B)

    .哀蹇璽屐淵バー)/補修交換用パーツあり
    電球/補修交換用パーツあり
    Oリング/(断面がO形(円形)の環型をした密封用機械部品のこと、防水性を高めるために用いられる。
    ぅ院璽/回転灯モータ部分の本体。
    ゥ屮供執/WHS(B)ブザー付き製品のブザー音量が出る孔
    Ω把螢廛譟璽/本体を壁面などに取り付ける面。
    反射鏡/電球の周囲を回転し、光を拡散する。 反射鏡があるため回転灯は回って見える。 日中、直射日光が強くても、反射鏡が回ることにより 回転灯が動作していることがわかる。
    防水パッキン/防水効果を高める為の部品
    銘板/ロット番号が表示されています。
    センサー/センサは稼動するので、検知のエリアを絞りやすくなります。

  • 人感センサーの注意点
  • センサー式回転灯WHS(B)

  • よくあるお問合せ
  • Q:人感センサーはどのように人を検知するのですか?

    センサは検知エリアの背景の温度を常にみています。
    その中に動きがあるもの(人や車、植木や洗濯物など)が入ってくると温度変化が生じます。
    その変化をセンサが検知し、機器を動作(点灯、ブザーなど)させる仕組みになっています。

    Q:木や洗濯物も検知してしまうのですか?

    検知する可能性があります。
    センサは検知エリアの背景の温度を常にみています。
    その中に動きがあるもの(人や車、植木や洗濯物など)が入ってくると、温度変化が生じ検知します。

    Q:車を検知することができますか?

    センサライトは車も検知します。
    ただし100%ではありません、
    車の表面温度が検知エリアに近い状態(外気温)などの場合反応しない場合があります。
    周囲の安全のために、センサーをご検討される場合は注意が必要です。

    ビームセンサーは2点間のビームを遮ると検知します。
    周囲の安全のために、ご検討される際は予算は、増加しますが、
    事故を未然に防ぐことが最重要ですのでビームセンサ機器<<コチラが推奨されます

    Q:人がいないのに動作するのはなぜですか?
    検知エリア内に次のようなことがある場合は、人がいなくても動作する可能性があります。

    ・風などで動くような植木、洗濯物などがあるとき

    ・エアコンの室外機や換気扇の風が吹き込んだとき
    ・車、犬や猫などが通ったとき

    ・ヘッドライトなどの強い光が、直接センサに照射したとき




  • センサー式回転灯WHS(B)

  • 検知しにくい動きや温度
  •

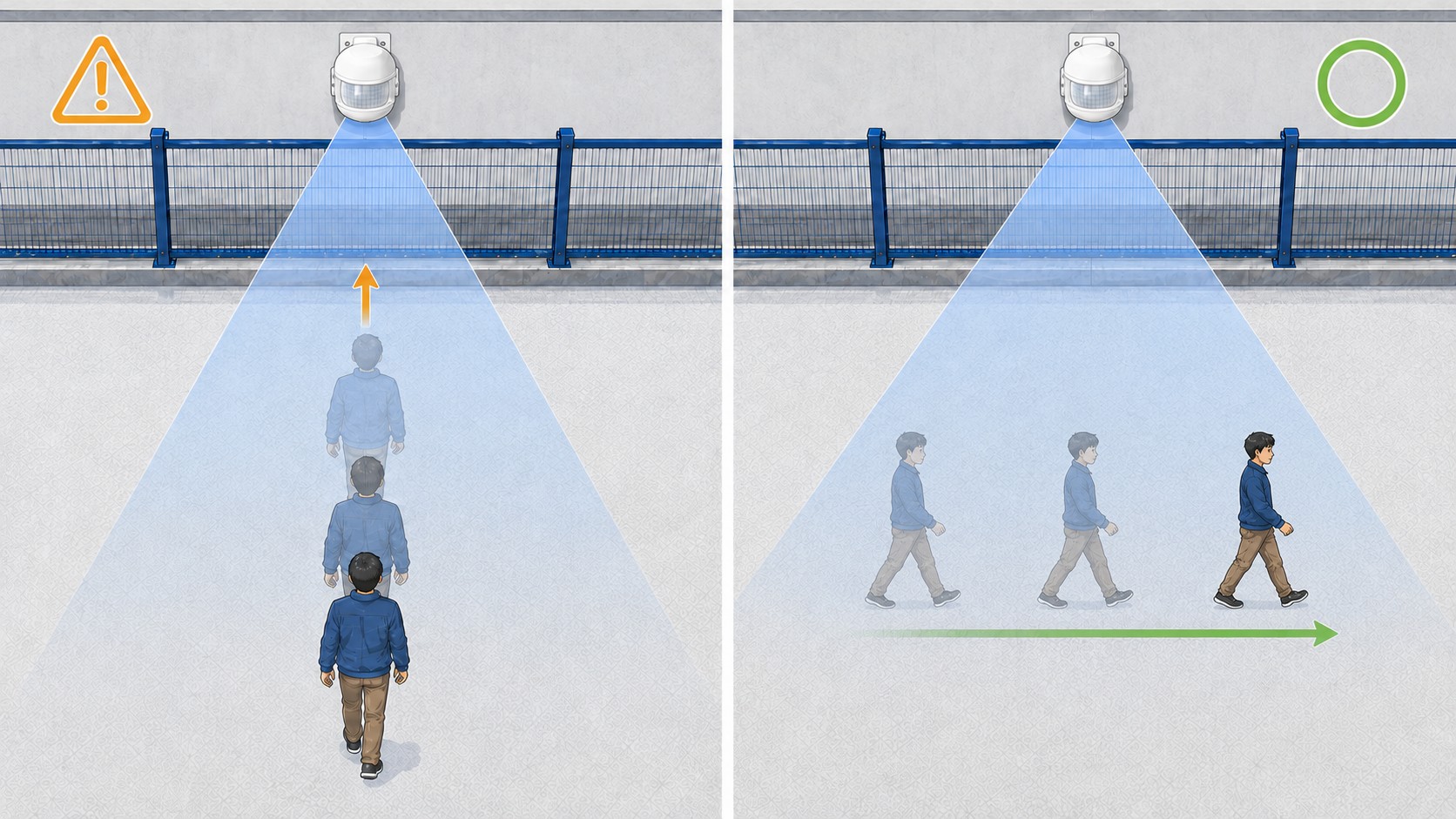

    ・正面より進んでくる熱源は検知しにくい。

    ・外気との温度差で検知します。その為無機物や、体温に近い環境(夏場)などでは、人を検知しにくくなる場合もあります。

    ・熱源の移動スピードの条件によっても、検知性能は大きく変化します。


    センサー式回転灯WHS(B)

    ●人感センサ付器具の取り付けに向かない場所

センサー注意点
交通量の多い道路
センサー注意点
エアコンの吹出し口付近
センサー注意点
床面が反射の強い素材
(大理石やラスタータイルなど)
センサー注意点風などでよくゆれる物がある付近(カーテン、暖簾)など センサー注意点全面に壁(透明ガラスを含む)などの障害物がある場所 センサー注意点昼間でも暗い場所や、夜間に明るい場所
センサー注意点感知エリア内に車、小動物が入った場合にも反応し、作動することがあります。

パトライト(PATLITE)車載用 回転灯 製品比較表-黄色

  • 車載用 回転灯、黄色 製品比較表

  • 製品 電圧 点灯方式 光源寿命※2 モータ寿命※2 視認性※3 発送日※1
    HKFM-101G DC12V
    DC24V
    シガーソケット
    プラグ
    ハロゲン電球
    約250h
    約5,000h 当日発送

    商品ページボタン
    NY9256 DC12V/24V
    兼用
    シガープラグ LED
    約40,000h
    なし
    モータレス
    3営業以内
    発送

    商品ページボタン
    RLR DC12V/24V
    兼用
    要配線 LED
    約40,000h
    約25,000h 当日発送

    商品ページボタン
    XME DC12V
    DC24V
    要配線 LED
    約40,000h
    なし
    モータレス
    受注生産品

    商品ページボタン
※1.発送日は平日の14:00までにご注文いただいた場合です。
 お急ぎの場合は、お問合せください。TEL045-833-8270(株)KCI 電材ランド
 メーカー品切れなどで上記日程で出荷が行えない場合、ご注文より1営業日以内にご連絡いたします。
※2.光源、モータ寿命時間については、ご使用される環境により変動します。
※3.視認性については4機種での比較です、△の視認性が著しく低いということではありません。

はじめに

黄色回転灯は道路で使うには許可が必要って本当?


車に取り付ける回転灯(車載回転灯)は、道路運送車両法で車両の種類、
用途に合わせて使用する色が定められています。また色以外にも点灯方法、
明るさの基準なども細かく車両の種類に応じて定められています。
認可を受けず車両に回転灯を装備し公道を走ることは、道路交通法に違反することになります。

ではどうすれば走行できるのか、お調べしましたので、ご参考にしていただければ幸いです。


  • 車載用に回転灯を使用する際の注意点
  • 回転灯黄色14

  • 車載用回転灯の使用
  • まず最初に基本的な考えとして、公道を走行する前提で

    一般車両に、許可無く回転灯(300cd以上の灯火)を装備し、
    走行することは、道路運送車両の保安基準や道路交通法の定めで、
    法律違反になります。


    【道路運送車両の保安基準の細目を定める告示<第一節>より】
    自動車に備える灯火は、-中略-緊急自動車及び道路維持作業用自動車に備える 他の交通に作業中であることを表示する電光表示器及び走行中に使用しない 灯火(前面に備える駐車灯を除く)を除き、光度が300cd以下のものでなければならない。
    第62条12(その他の灯火等の制限)


    つまりは
    ■車両に300cd以上の灯火をつけて走ってはいけませんということ。
    ■緊急自動車、道路作業維持用車両などの枠への認可を受けられれば
     300cd以上の灯火を使用することができるということ。

    -豆知識-------------------------------------------------------------
    ・回転灯は通常300cd以上の灯火です。
    ・300cdの明るさの目安は、普通車のポジションランプなどです。
    --------------------------------------------------------------------

  • 車載用回転灯を装備するには
  • では装備するにはどうしたらよいか?
    2つの方法をご紹介いたします。

    ■公道で車両に回転灯を使用する場合、公安委員会などへ申請をし、
     認可を受け使用する。

    ■道交法などの規制の対象にならない場所内限定で使用するのであれば、
     (工場の敷地内、建設現場、店舗看板、駐車場、etcなど)
     基本的にどのような回転灯をお使いいただいても問題はありません。

    ※一部特定の地域によっては、景観保護などのために、ネオンサインや回転灯などを規制の対象とする景観条例を制定している地域もございますのでご注意ください。


    となります。

  • 車載用 回転灯、目的や用途別の指定色
  • 回転灯黄色06

  • 車載用回転灯の目的と用途
  • 何気なく目にする回転灯の色ですが、
    用途に合わせて適切な色が選ばれています。
    特に車両用は法律で定められていますので、
    各使用目的に応じ、色を選び、申請をし、認定を受けて
    使用しなければなりません。


    車載用回転灯の色は目的により、以下のように定められています。

    ・赤:緊急自動車用
    黄:道路維持管理車両用
    ・緑:道路運送車輌用防犯パトロール用
    ・青:防犯パトロール用
    ・紫:停止表示灯

    逆に上記の目的以外での色は使用できないということになります。

  • 公道以外での回転灯の色について
  • 工場内での安全注意喚起や、店舗敷地内での宣伝用など、所有されている敷地内で、 ご使用いただく場合、どんな色、大きさを選ばれても制限はありません。

    例外としては
    一部地域においては、景観条例という照明に関し地域の美観を損ねないよう定められた規定もございます。 条例の中では、広告物に関する基準にて、ネオンサインや回転灯などの規制が定められている地域があります。

  • 車載用 回転灯、道路維持管理車両用とは
  • 回転灯黄色10

  • 道路維持作業用自動車の要件とは
  • こちらのページは車両用黄色回転灯のページですので、
    道路維持管理車両の定義からご説明させていただきます。
    道路維持管理車両は大きく2種類に分類され、その後の手続き等や
    規制緩和される使用条件なども違いがあります。
    (道路交通法施行令第14条〜より)

  • いわゆる作業車とは?
  • ・道路維持、道路修繕、道路標示設置のための車両
    ・上記のために必要な特別の構造又は装置を有しているもの
    ・自動車の使用者が公安委員会に届け出たもの

    【特殊な構造・装置あり】
    例)グレーダ、ショベル・ローダ、タイヤ・ドーザ 、スイーパ、ロータリ除雪車、除雪トラック、凍結防止剤散布車等。

  • 道路パトロール車とは?
  • ・道路の損傷箇所等を発見するための車両
    ・道路管理者が使用する車両
    ・車体の塗装が定められた車両
     (その車体の塗色は、車体の両側面及び後面の幅15cmの帯状かつ
      水平の部分を白色に、車体のその他の部分を黄色で塗装したもの)
    ・当該道路管理者の申請に基づき公安委員会が指定したもの

    【特殊な構造・装置なし】
    例)道路パトロールカー、キャブオーバー、ダンプトラック等。

回転灯黄色11

  • 車載用 回転灯、黄色 道路交通法施行令
  • 回転灯黄色14

  • 道路維持作業用自動車の保安基準
  • 車載用の黄色回転灯についての 具体的に道路交通法施行令では黄色回転灯についてどのように
    決められているのかどうかを、分かりやすくご説明させていただくと、

    ■公道を走る際に、黄色の回転灯を車両で使用する場合は、
     道路維持作業用自動車ですよと認定を受けなければならない。

    ■道路の修復のための作業などを行う車両には、
     黄色回転灯(保安基準を満たす)の装備が義務付けられていますよ。

    ということです。

    --------------------------------------------------------------------------
    車載用 回転灯、黄色 道路交通法施行令 法第四十一条第四項
    政令で定める自動車は、次の各号に掲げるものとする。
    一 道路を維持し、若しくは修繕し、又は道路標示を設置するため必要な特別の構造又は装置を有する自動車で、その自動車を使用する者が公安委員会に届け出たもの
    二 道路の管理者が道路の損傷箇所等を発見するため使用する自動車(内閣府令で定めるところにより、その車体を塗色したものに限る。)で、当該道路の管理者の申請に基づき公安委員会が指定したもの
    第十四条の三
    道路維持作業用自動車は、道路の維持、修繕等のための作業に従事するときは、 車両の保安基準に関する規定により設けられる黄色の燈火をつけなければならない。
    --------------------------------------------------------------------------

  • 車載用 回転灯、黄色 届出書と指定申請書
  • 回転灯黄色12

    申請の様式、提出書類等は、各都道府県で細部が異なります。
    目安としてご覧ください。

  • 指定申請/届出区分フローチャート(例)
  • 道路維持作業用自動車を所有(使用)することとなった
    その自動車は道路を維持・修繕又は道路標示を設置するための特殊な構造・装置を有していますか
    特殊な構造・装置あり
    例)
    グレーダ、ショベル・ローダ、タイヤ・ドーザ 、ロータリ除雪車、除雪トラック、凍結防止剤散布車等
    特殊な構造・装置なし
    例)
    道路パトロールカー、キャブオーバー、ダンプトラック等
    届出に該当 指定申請に該当
    塗色の指定は無し 自動車の塗色は黄色に白のライン





    この自動車の申請者は であって 道路の管理者道路の損傷箇所等を発見する用務のために使用するものだけです。
    その自動車の使用者はだれですか





    その自動車の使用者はだれですか
    道路管理者 道路維持作業の 委託を受けた業者等
































    道路管理者 道路管理者から道路管 理業務(いわゆる道路パト ロール業務)の委託を受け た業者等
    自動車の所有関係はどうなっていますか

























    自己所有の 自動車 除雪等のため に短期間リー ス契約した自 動車
    必要書類
    ‘始維持作業用
    自動車届
    黄色回転灯が装備された状態での自動車(前後左右等)の写真
    自動車検査証のの写し(登録前の場合は売買契約書等の写し)
    必要書類
    ‘始維持作業用自動車届
    黄色回転灯が装備された状態での自動車(前後左右等)の写真
    自動車検査証の写し(登録前の場合は売買契約書等の写し)
    必要書類
    ‘始維持作業用
    自動車届
    黄色回転灯が装備された状態での自動車(前後左右等)の写真
    自動車検査証のの写し
    ぜ嵶召猟詑濕攘戚鷭颪亮未
    必要書類
    ‘始維持作業用
    自動車指定申請書
    黄色回転灯が装備され、法定の塗色がされた状態での自動車(前後左右等)の写真
    自動車検査証のの写し(登録前の場合は売買契約書等の写し)
    必要書類
    ‘始維持作業用
    自動車指定申請書
    (申請者は道路管理者)
    黄色回転灯が装備され、法定の塗色がされた状態での自動車(前後左右等)の写真
    自動車検査証のの写し(登録前の場合は売買契約書等の写し)
    て始管理業務委託契約書の写し

  • 指定申請・届出区分フローチャート注意事項
  • ■新車等の場合
    ※新車又は中古車を購入するなど自動車検査登録前の自動車の場合は、車両の所有者(使用者)となることを証 明する書類(売買契約書等)の写しを持参して提示してください。
    ■小型特殊自動車の場合
    ※小型特殊自動車の場合は、自動車検査証の代わりに市町村が発行する標章交付証明書の写しを提出してください。
    ※小型特殊自動車の場合は、道路維持作業用自動車届は1通でかまいません。
    ■リースの場合
    ※リースの場合で、再リースの場合はその自動車の本来のリース元業者(貸主)までの賃貸借契約書の写しも提出してください。
    ※リースの場合は、作業期間限定の届出確認証を交付することとなります。
    ■除雪トラックの場合
    ※規制緩和により、スノウプラウ等の除雪装置を取り付けることができることとなった除雪トラック等については、道路管理者以外の委託業者が使用する自動車の場合は届出に該当し、除雪装置取付時のみ有効の届出認証を交付することとなります。

    ※このチャートはすべての道路維持作業用自動車に対応しているものではありませんので、地域などによっては受理できない場合や追加の書類を提出していただく場合もあります。
    お問合せ先の警察署又は警察本部交通企画課などが分からない場合は当店まで、お気軽にお問い合わせください。

  • 保安基準に規定される黄色の灯火の基準
  • 回転灯黄色12

  • 道路交通法施行令より
  • ■道路維持作業用自動車は、道路の維持、修繕等のための作業に従事するときは、当該自動車は道路維持作業用自動車であることを他の交通に示すことができるものとして 車両の保安基準に関する規定により設けられる黄色の灯火をつけなければならない。

    ■灯火は車体の上部の見やすい箇所に、備えなければならない。
    とあります。

  • 道路運送車両の保安基準の告示第232条より
  • 上記の条件をより明確にしたもの、保安基準規定の
    回転灯(灯火)の条件です。
    ■黄色であって点滅式のものであること
    ■150メートルの距離から点灯が確認できるものであること
    となります

  • 車載用回転灯の黄色に適した製品
  • 新製品などやLEDなどの一部製品で、審査を受けたが審査を
    通過しなかった、大変困ったなどというお話も伺います。
    どうやったら間違いのない製品を選べるか?
    ・間違いのない製品を選ぶには、まず過去に陸運局などで申請をし、審査を通過した製品です。
    又、NEXCO様やJAF様で等でご使用されている製品なども、審査を通過し保安基準を満たしています。

    当店で実績のある製品は、メーカー パトライト社純製品 車両用流線型回転灯HKFM型が、 条件を満たし、たくさんのお客様に、安心されてよくご利用いただいている製品です。
    製品の詳細は下記にて、ご不明点、分からないことございましたらご遠慮なく
    --------------------------------------------------------------------------
    (株)KCI 電材ランド TEL045(833)8270までお問合せください。
    --------------------------------------------------------------------------


    • 車載用 回転灯、黄色 製品比較表

    • 製品 電圧 点灯方式 光源寿命※2 モータ寿命※2 視認性※3 発送日※1
      HKFM-101G DC12V
      DC24V
      シガーソケット
      プラグ
      ハロゲン電球
      約250h
      約5,000h 当日発送

      商品ページボタン
      NY9256 DC12V/24V
      兼用
      シガープラグ LED
      約40,000h
      なし
      モータレス
      3営業以内
      発送

      商品ページボタン
      RLR DC12V/24V
      兼用
      要配線 LED
      約40,000h
      約25,000h 当日発送

      商品ページボタン
      XME DC12V
      DC24V
      要配線 LED
      約40,000h
      なし
      モータレス
      受注生産品

      商品ページボタン
※1.発送日は平日の14:00までにご注文いただいた場合です。
 お急ぎの場合は、お問合せください。TEL045-833-8270(株)KCI 電材ランド
 メーカー品切れなどで上記日程で出荷が行えない場合、ご注文より1営業日以内にご連絡いたします。
※2.光源、モータ寿命時間については、ご使用される環境により変動します。
※3.視認性については4機種での比較です、△の視認性が著しく低いということではありません。

青色防犯パトロールの概要と保安基準を満たす青色回転灯について

  • 青色防犯パトロールとは?
  • 防犯01
  • 「青色防犯パトロール」って!?

  • 青色回転灯をつけた車が町中を走っているのを見かけたことがありますか?

    平成16年12月1日から運用が開始された新しい形の自主防犯パトロールです。
    通常、一般の自動車に回転灯を装備することは法令で禁止されていますが、警察から自主防犯パトロールを適正に行うことができるとの認定を受けた団体は、自動車への青色回転灯の装備が認められることになりました。

    これによって、民間の団体や地方公共団体で、青色回転灯装備車両を運転しながらの青色防犯パトロールが全国で繰り広げられています。


  • 青色防犯パトロール、どんな理由ではじめるの?
  • 防犯01
  • 青色防犯パトロール発足の経緯
  • 近年、子どもや女性を対象とした犯罪や街頭での犯罪と呼ばれるひったくり・車上ねらい・空き巣などが増加し、地域の安全・安心が脅かされています。

    そこで、「自らの街の安全は自ら守る。」と地域住民が自主防犯パトロールに立ち上がりました。

    多くの方々は、徒歩・自転車によるパトロールや子どもの見守り活動ですが、
    雨の日はパトロールが大変であったり、体力に自信のない方には不向きであったりと、自動車に青色回転灯を装備しパトロールさせて欲しいとの要望が全国各地から強く寄せられました、
    それを受けて、警察庁と国土交通省の申し合わせにより、民間の団体や地方公共団体でも条件を満たせば、青色回転灯を装備することが認められました。

    これにより、回転灯を装備した車両を運転しながらパトロールをする、
    「青色防犯パトロール隊」が全国各地で活動を繰り広げられ、
    全国で青色防犯パトロール隊が活躍しています。

    一般の自動車に回転灯を装備し公道を走行することは法令で禁止されていますが、警察から自主防犯パトロールを適正に行うことができるとの証明を受けた団体は、自動車への青色回転灯の装備が認められます。

    みなさんのお住まいの地域でも、自主防犯ボランティア団体を結成し、青色防犯パトロールを始めてみませんか?

  • 青色防犯パトロール効果
  • ○体力に自信がない人でも簡単にパトロールができる。
    ○雨の日や悪天候の日は、徒歩でのパトロールが大変、自動車のパトロールは実行しやすく、深夜、早朝のパトロールでも負担が軽減する。
    ○広範囲をパトロールできる、少ない人数でもパトロールが効果的に行える。
    ○万が一不審者と遭遇したとしても、危害が直接身に及ばない。
    ○時間帯・場所によっては「見せるパトロール」も効果的、青色回転灯は視認性が高いため、地域住民に安心感を与え、犯罪への抑止効果もある。

  • 青色防犯パトロール、どうやってはじめるの?
  • 防犯01
  • はじめに
  • 一般の自動車に回転灯を装備し公道を走行することは法令で禁止されています。
    警察から自主防犯パトロールを適正に行うことができるとの証明を受けて、はじめて青色回転灯を装備しパトロールができるようになります。

  • 申請の前に
  • 青色防犯パトロールをはじめるにあたり、ボランティア活動ではありますが、車両の維持費や経費など、金銭的な負担があります。
    そのため、市町村、警察、防犯協会、自治体の方々など維持費を捻出しやすい環境が整っているとベストです。
    助成制度が実施されている地域もありますが、助成制度の内容は地域により異なります、最寄りの警察署(生活安全課)へ、お問い合わせ下さい。
    お問い合わせ先が分からないという方は、遠慮なく当店までお問合せください、お近くの警察署、生活安全課の連絡先をご案内いたします。

  • どんな方々がはじめられているか
  • ■町内会様や、学校関連の団体様、警察のOBの方々など、すでに他の防犯活動の実績がある団体様、警察署へ防犯団体として登録が済んでいる方々。
    ■徒歩や自転車で防犯活動を行っていて、すでに警察への防犯団体としての登録が済んでいる団体様。
    ■大学生や、武道家、愛犬家の方々が中心となって結成された団体もあります。
    ■新規ではじめたい方へは、最小活動人数は2名で発足可能な場合もありますが、活動は通年継続し行っていく必要があるため、
    より多くの人数でのご参加をまず、ご検討されることが望ましいです。

    ※写真は、新規に青色防犯パトロールをはじめるにあたり当店より
    回転灯をご購入いただいたお客様からのサンクスレターです。


    防犯団体には青色防犯パトロールだけではなく、下記のような活動もございます。 無理なく参加され、ご自身に適した団体で活動し、運営の仕組みや、方法など学ばせていただいた後、独立されるのも良いかと思います。
    「ながらパトロール」
    「わんわんパトロール」
    「子どもの見守りパトロール」
    「夜間パトロール」
    「合同パトロール」

    • 青色防犯パトロール、申請のしかた?
    • 防犯01
    • 申請する機関
    • 電材ランドでは、実際に申請するにあたり、警察署へ伺いお話を聞いてまいりました。
      伺ったお話を、簡単にご説明させていただくと、認可が必要な機関は、
      警察署(生活安全課)と陸運各支局の2箇所というのが一般的とのことです。
      申請の順番は、1.パトロールを検討される地域の警察署(生活安全課)⇒2.1の警察署で指定される陸運各支局へ、となります。


    • 1.警察署(生活安全課)での申請の流れ
    • ,住まいの地域、又は活動予定の市区町村を管轄する警察署(生活安全課)で必要書類を提出し審査を受け認可を受ける。
      警察署で青色防犯パトロールの講習を受ける。(約30分〜1時間程)
      7抻―陲砲道慊蠅気譴詢Ρ浸拔匹愽要書類を提出し認可を受ける。
      となります。

      申請から認可、防犯パトロール開始までは、1ヶ月程期間を見ておくと良いそうです。

      なお全国各地域によって申請の流れは同じそうですが、提出書類など、同一では無く、細部に関して異なる可能性があります。
      まずは、お近くの警察署(生活安全課)までご相談いただくと、間違いがないです。

      申請に必要な書類についても各警察署HPにありますと回答をいただきましたが
      googleにて「青色防犯パトロール 申請」と検索すると約 34,000 件…検索するのも一苦労だと思います。
      お問合せ先が分からない見つからない際は、どうぞ当店までご相談ください。
      お近くの警察署(生活安全課)をご案内いたします。
      必要書類は、お近くの警察署(生活安全課)でもいただけるとのことですので、ご相談や質問がある際は一度、訪ねてお話を伺うのも良いかと思います。


    • 2.陸運各支局での申請の流れ
    • 警察署で認可、講習を受け、完了次第
      警察署で指定される陸運各支局へ、指定される期日以内に必要書類等を提出する。
      提出する内容の1例
      ・警察での認可証明書等
      ・青色回転灯の取付位置、灯火の概ねの大きさ、形状が分かる程度の図面又は写真など
      ・取り付ける青色回転灯の光度等が分かる資料など
      ・誓約書など
      ・仕様する自動車の車検証などの書き換え

      上記が申請から認可を受け、活動開始までの流れになります。
      ※注意点としては、陸運支局で提出し認可を受けるための青色回転灯は、道路運送車両法の保安基準を満たす製品でなければなりません、
      どういった回転灯が必要になるのか?次章で、必要な装備や助成金でご説明いたします。

    • 青色防犯パトロール、必要な装備は?助成金?
    • 青パト装備品
    • 青色防犯パトロールに必要な装備
    • 活動を開始するにあたり、認可を受ける警察署にて講習や説明があり、準備する道具の説明はいただけます、装備品を準備する期間は十分あります。
      各地で所持品も異なりますので1例として装備品を紹介いたします
      ・青色回転灯 車両1台につき1個(※道路運送車両法の保安基準を満たす製品でなければならない)
      ・団体名の分かるマグネットシート(車両に貼り付ける)など 各車両2枚
      ・標章ケース
      ・ベスト
      ・たすき
      ・防犯活動中と外部にわかるジャンパーや帽子など 人数分
      ・防犯活動日誌
      ・懐中電灯
      ・防犯ブザー
      ・etc

    • 必要な装備の助成金について
    • 市町村、警察、防犯協会、自治体などにより防犯ボランティアへの助成制度が実施されている地域もあります。
      助成制度の内容は地域により異なりますので、最寄りの警察署(生活安全課)へ、まずお問い合わせ下さい。
      例として下記のような内容があります。
      助成例)
      ・車検費用の優遇(地域により軽自動車の場合は全額免除など)
      ・青色回転灯、懐中電灯、帽子、ジャンパー、腕章等の資機材購入費
      ・パトロール車両の走行の燃料代など
      ・ボランティア保険加入費など
      ・町内などへ防犯活動の広報チラシの印刷費など
      装備資機材の支給又は貸出がある地域もございます。

    • 陸運各支局で保安基準を満たす青色回転灯
    • 保安基準適合機種
    • 青色回転灯に決まりがあるの?
    • 使用する回転灯は、どれでもいいわけではなく、道路運送車両法の保安基準を満たす製品であることが、求められます。
      「光源が点滅するものではなく、回転式の構造でなければならない」と条件が記載されています。

    • 保安基準を満たせない回転灯ではどうなるの?
    • 審査に合格できず落ちてしまいます。その場合再度、別の回転灯を申請し審査を受けなければなりません。


    • どうやったら保安基準を満たせるの?
    • ・陸運各支局にて使用する回転灯の情報を提出し、審査をしてもらい合格すること。
      ・過去に保安基準に合格した回転灯で認可を受ける、過去に基準に合格しているので審査で落ちることはありません。

      電材ランドでご提案する商品 HKFM-101型 は、過去に保安基準に適合している為、問題なくお使いいただけます。

ページトップへ
